18
SATEL
CA-10
Клавиатуры нельзя подключать параллельно к одному сигналу CLK (одна группа – две
клавиатуры). Это касается всех ЖКИ клавиатур, а также CA-10 KLED-S. Единственным
исключением являются клавиатуры CA-10 KLED, которые можно соединять
параллельно.
Все клавиатуры должны подключаться отдельным электрокабелем. Расстояние между
клавиатурой и ПКП не должно превышать 200 м. Рекомендуется использовать простой
неэкранированный кабель диаметром 0,5 мм
2
(нельзя использовать витую пару). При
использовании такого кабеля для обеспечения надежного питания расстояние между
клавиатурой и ПКП может составлять:
Расстояние
Подвод
Число жил
ЖКИ
клав.
LED
клав.
до 50м
Питание и масса
Сигналы CLK и DATA
2 х 1
2 х 1
2 х 1
2 х 1
до 100м
Питание и масса
Сигналы CLK и DATA
2 х 2
2 х 1
2 х 1
2 х 1
до 200м
Питание и масса
Сигналы CLK и DATA
2 х 4
2 х 1
2 х 1
2
х 1
Клавиатуры должны получать питание только от клеммы +KPD ПКП. Этот выход
может быть использован для питания извещателей, подключаемых к клавиатурам.
Ввиду того, что ЖКИ клавиатуры потребляют больше тока чем светодиодные
клавиатуры (особенно при включенной подсветке клавиатуры и дисплея), при плани-
ровании кабельной проводки необходимо учитывать величину активного
сопротивления проводов, подводящих питание и массу.
Примечание: Напряжение питания, измеряемое на клеммной колодке ЖКИ
клавиатуры при включенной подсветке клавиатуры и дисплея не
должно быть ниже 11 В.

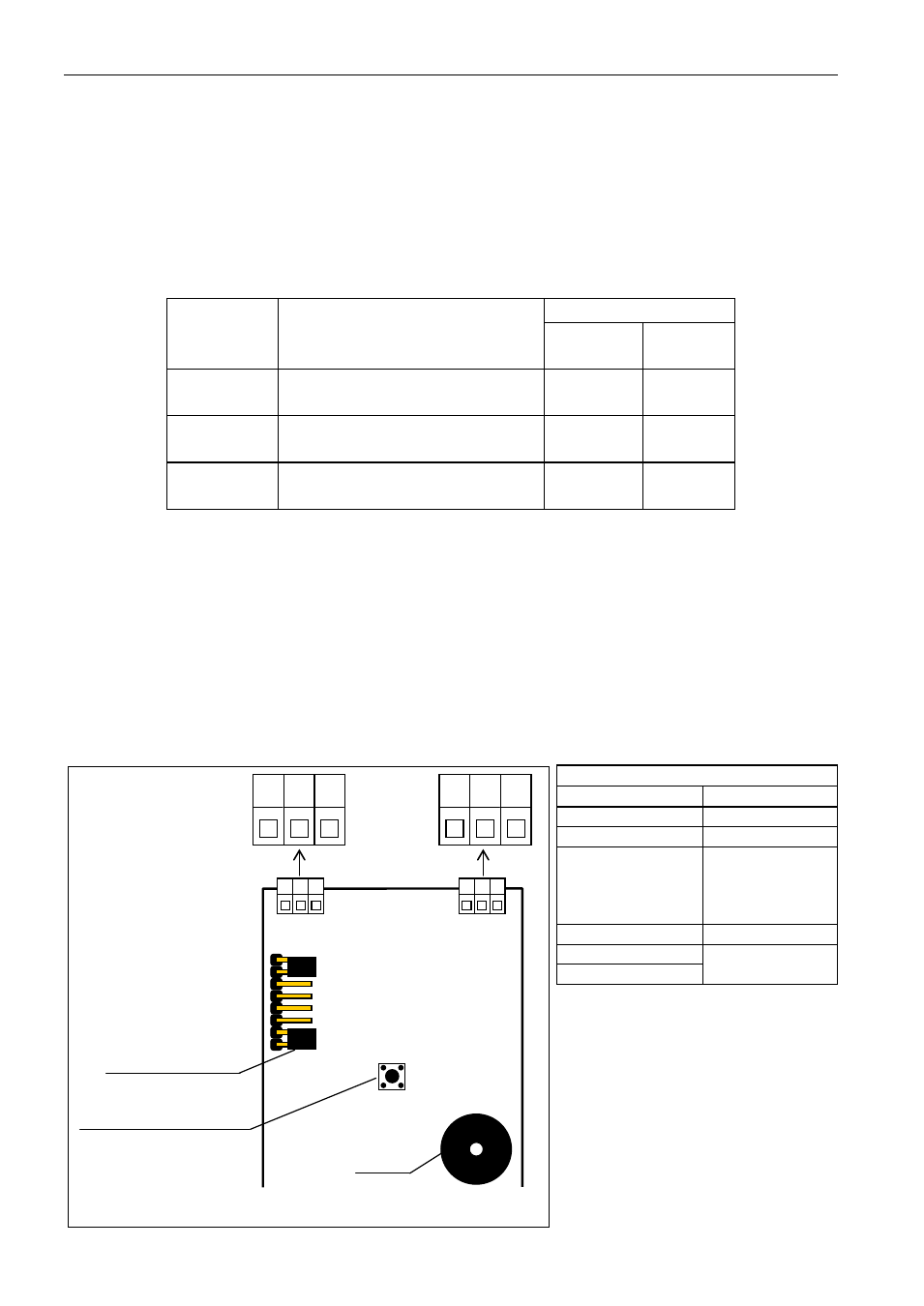

Рис. 3. Вид платы клавиатуры CA-10 KLED-S.
D
C
B
A
зуммер
антисаботажный контакт
Перемычки для
установки адреса
клавиатуры
Z2 COM Z1
KPD CLK DTA
ОПИСАНИЕ КЛЕММ
КЛАВИАТУРА
ПКП
KPD
+KPD
DTA
DATA
CLK
CLK1
или CLK2
или CLK3
или CLK4
COM
COM
Z1 –
к извещателю Дополнительные
зоны системы
Z2 –
к извещателю
