22
SATEL
CA-10
•
EOL (с оконечным резистором),
• 2EOL
(с двумя оконечными резисторами).

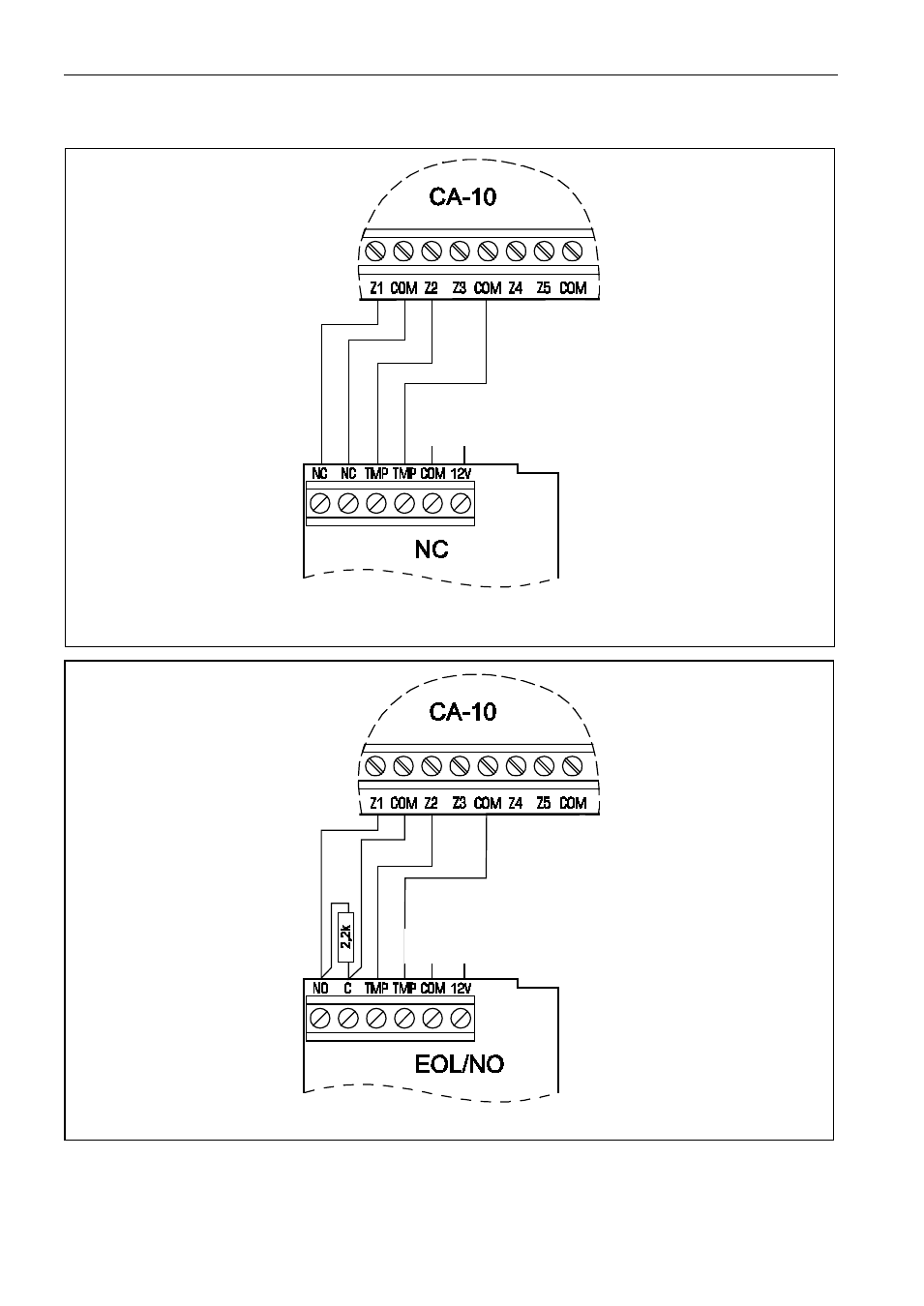

Рис. 8. Пример подключения к ПКП извещателя с контактами NC (извещатель
с контаками NO подключается идентично).
Рис. 9. Пример подключения к ПКП извещателя с контактами NO – тип шлейфа EOL.
Если применяется шлейф с одиночным оконечным резистором (EOL), в качестве
оконечного резистора должен использоваться резистор 2,2 кОм, в случае шлейфа с
двумя оконечными резисторами – два резистора 1,1 кОм. Использование шлейфов
питание
питание
