Руководство по установке
SATEL
19
Антисаботажный контакт клавиатуры не соединяется с антисаботажным шлейфом
системы. ПКП определяет его текущее состояние на основании данных, получаемых от
клавиатур. ПКП не контролирует состояния антисаботажного контакта, если находится
в сервисном режиме.
Зоны Z1 и Z2 полностью идентичны зонам на основной плате. К ним можно подключить
любые извещатели. Зона Z1 клавиатуры группы 1 опознается прибором как зона номер
9, Z2 –
как зона номер 10 и т.д. (см. рис. 7). При четырех клавиатурах ПКП имеет 16
зон. Можно также использовать меньше количество клавиатур и модуль расширения
зон.

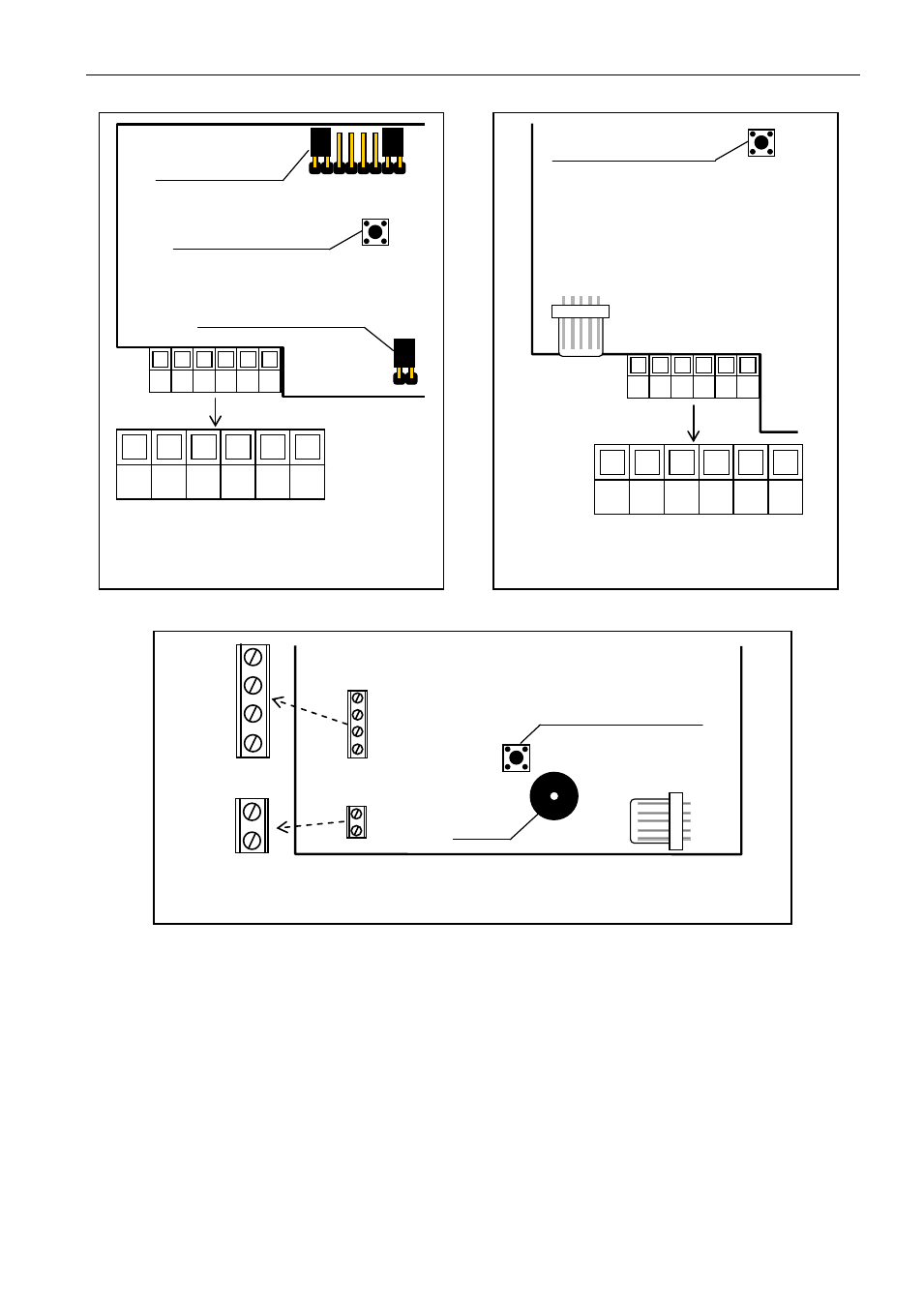

Рис. 5. Вид платы клавиатуры
CA-10 KLCD.
+KPD CLK DATA Z1 COM Z2
антисаботажный контакт
RS-232
Рис. 4. Вид платы клавиатуры
CA-10 KLED.
+KPD CLK DATA Z1 COM Z2
перемычка подсветки
клавиатуры
D C B A
перемычки для
установки адреса
клавиатуры
антисаботажный контакт
COM
C
LK
D
TA
KP
D
Z
1
Z
2
зуммер
антисаботажный контакт
RS-232
Рис. 6. Вид платы клавиатуры CA-10 KLCD-L. Плата клавиатуры
CA-10 KLCD-S
отличается только по наружному размеру.
