Страница 9: Модем
CA-5
SATEL
7
данных на станцию мониторинга. Чтобы включить телефонное оповещение с помощью
звуковых сигналов, следует запрограммировать ПКП следующим образом:
1.
Войти в сервисный режим.
2
Вызвать функцию FS 76 и удалить все коды мониторинга.
3.
С помощью функций FS 52 и FS 53 запрограммировать номера телефонов, на
которые должна отправляться звуковая информация о событиях. Если первый
номер занят, то ПКП набирает второй номер.
4.
В функциях FS 54 и FS 55 выбрать формат передачи данных: "0 без сигнала
рукопожатия (handshake)" ("13: Ademco Slow без подтверждений").
5.
С помощью функции FS 56 запрограммировать любой четырехзначный
идентификатор ПКП, напр., 1111.
6.
Назначить коды событиям, o которых ПКП должен сообщать, напр., с помощью
функции FS 57 запрограммировать коды для тревог из зон.
7.
Включить мониторинг – FS 10 опция 1.
3.7
Д
ИСТАНЦИОННОЕ УПРАВЛЕНИЕ
–
DOWNLOADING
Для облегчения программирования в CA-5 предусмотрена функция DOWNLOADING,
позволяющая программировать и управлять системой с помощью компьютера
с установленной программой DLOAD10. Программировать ПКП можно прямо через
порт RS-232 (сигналы в стандарте TTL) или модем (используя клеммы телефонной
линии TIP и RING).
3.7.1
М
ОДЕМ
Связь через
модем может осуществляться в двух режимах: в дистанционном (через
кабельную телефонную сеть) и в локальном режиме.
Локальный режим программирования доступен при подключении модема прямо,
к соответственно поляризованным, телефонным клеммам TIP и RING ПКП
(см.: Рис. 3). Телефонная линия должна быть отключена от ПКП.
Примечание: Некоторые модемы требуют включения в цепь конденсатора
(минимум
1 мкФ),
отделяющего
постоянное
напряжение,
поляризующее телефонный вход ПКП.
После инициализации модема в программе DLOAD10 (см. раздел З
АПУСК ПКП
)
и после выбора из меню
Соединение команды Модем, затем команды
Локальная связь с..., в ПКП следует запустить сервисную функцию FS 77. После
установления связи необходимо считать данные ПКП, а затем приступить к чтению
событий, программированию параметров и т.д.

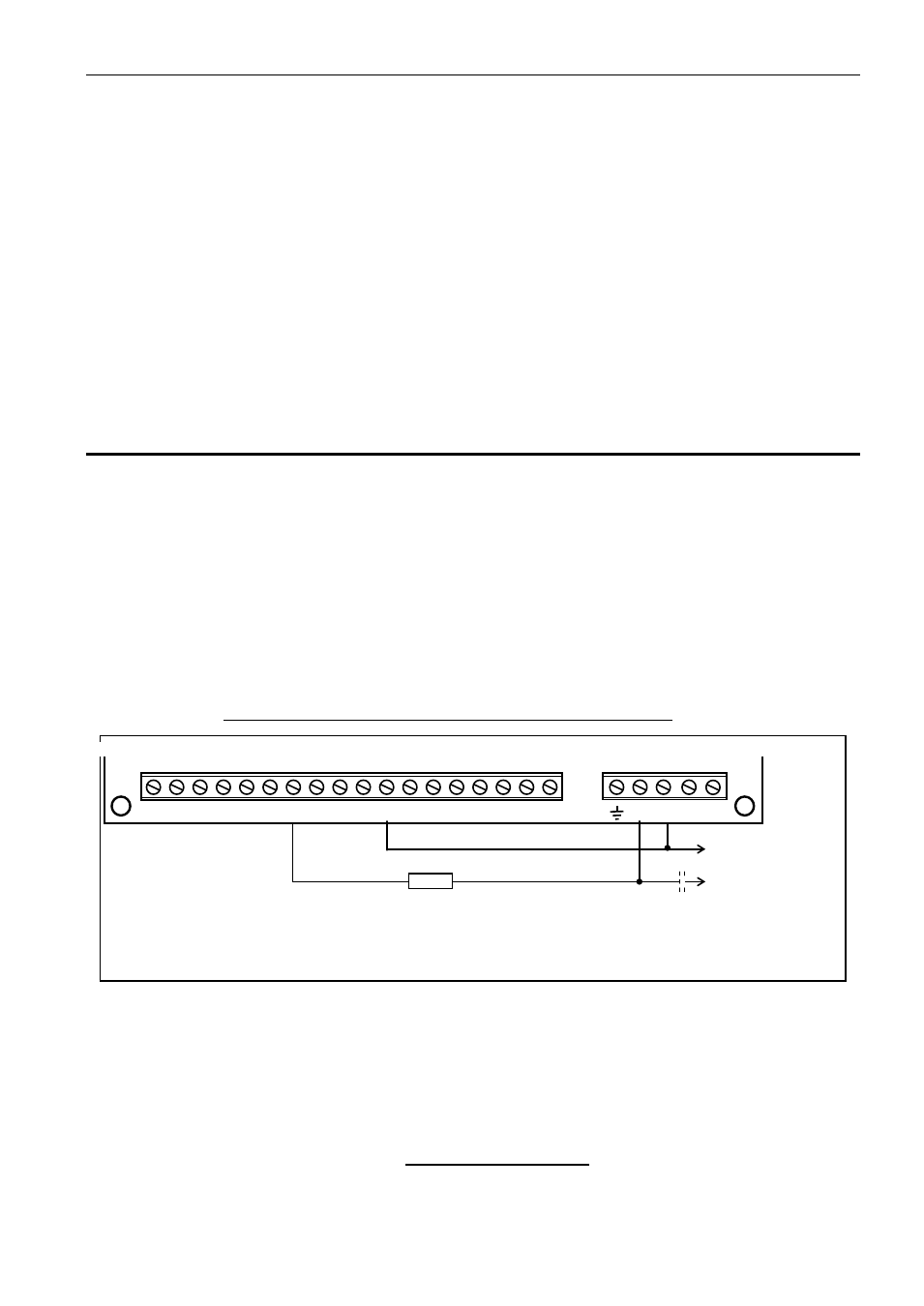

Рис. 3. Поляризация клемм телефонной линии в локальном режиме
связи с компьютером.
Резистор 220Ω
К модему
(AUX=+12
В)
+ OUT1- OUT2 OUT3 AUX KPD DTA CLK COM Z1 Z2 COM Z3 Z4 COM Z5
TIP RING T-1 R-1
AC AC
∼
18V
ПКП CA-5
