CA-5 SATEL 11
состоянии, а при падении напряжения ниже 9,5 В процессор ПКП отключит
аккумулятор для защиты от полного разряда и повреждения.
Необходимо избегать перегрузки блока питания системы сигнализации. Целесообразно
составить баланс нагрузки блока питания. Сумма токов, потребляемых всеми
приемниками (извещатели, клавиатуры), и тока зарядки аккумулятора не должна
превышать максимального тока нагрузки блока питания. В случае более высокой
потребности в электроэнергии необходимо применить дополнительный блок питания
для питания части устройств-потребителей (напр., APS-15, APS-30 производства
SATEL). В Таблице 1 (в конце руководства) приводится пример расчета баланса токов,
потребляемых системой безопасности и пример выбора аккумулятора.
К плате CA-5 можно подключить заземляющий провод. Клемма
заземляющего провода обозначена символом:
. Запрещается
подключать к клемме заземления "нулевой провод" цепи сетевого электро-
питания АС 230 В. При отсутствии на объекте отдельной цепи защитного
заземления, клемму заземления необходимо оставить неподключенной.
Для того чтобы обеспечить возможность подключения ПКП перед остальными
устройствами (телефон, факс, пр.), телефонную линию необходимо подключить
четырехжильным кабелем.
Передача телефонных сигналов и сигналов системы безопасности, не
должна осуществляться по одному многожильному кабелю. Такая ситуация
создает опасность повреждения системы в случае пробоя высокого
напряжения от телефонной линии.
ПКП CA-5 рекомендуется устанавливать в закрытых помещениях в условиях
нормальной влажности воздуха. ПКП может быть установлен в корпусе CA-6 OBU
(корпус с трансформатором, рассчитанный на совместную работы
с блоком питания ПКП), который позволяет использовать
аккумулятор емкостью 7 Ач. Перед установкой корпуса необходимо
установить в нужные отверстия пластиковые шпильки крепления
платы. В случае если шпильки частично выходят из корпуса
необходимо слегка разогнуть боковые зажимы, блокирующие
шпильки в корпусе (Рис. 5) и при установке шпильки в отверстие
сильно прижать центральную часть ее головки, так чтобы
заблокировать ее в отверстии корпуса. Рекомендуется убедиться, что
нажатие на шпильку не вызывает ее перемещения. При креплении
корпуса к поверхности требуется соблюдать особую осторожность во
избежание случайного повреждения проводов, проходящих через
отверстие в задней стенке.
После закрепления корпуса можно установить плату ПКП и приступить к выполнению
соединений.
4.2
П
ОДКЛЮЧЕНИЕ ПИТАНИЯ
ПКП должен быть подключен к электросети постоянно. Поэтому, прежде чем
приступить к выполнению кабельной разводки необходимо тщательно ознакомиться
с электросхемой объекта. Для питания ПКП следует выбрать цепь, находящуюся
постоянно под напряжением и защитить ее соответствующим предохранителем.
ПКП питается от сети переменного тока напряжением 230 В. Несоблюдение
требуемой осторожности при выполнении соединений или неправильное
подключение могут стать причиной поражения электрическим током
и быть опасными для жизни, поэтому все действия по подключению ПКП

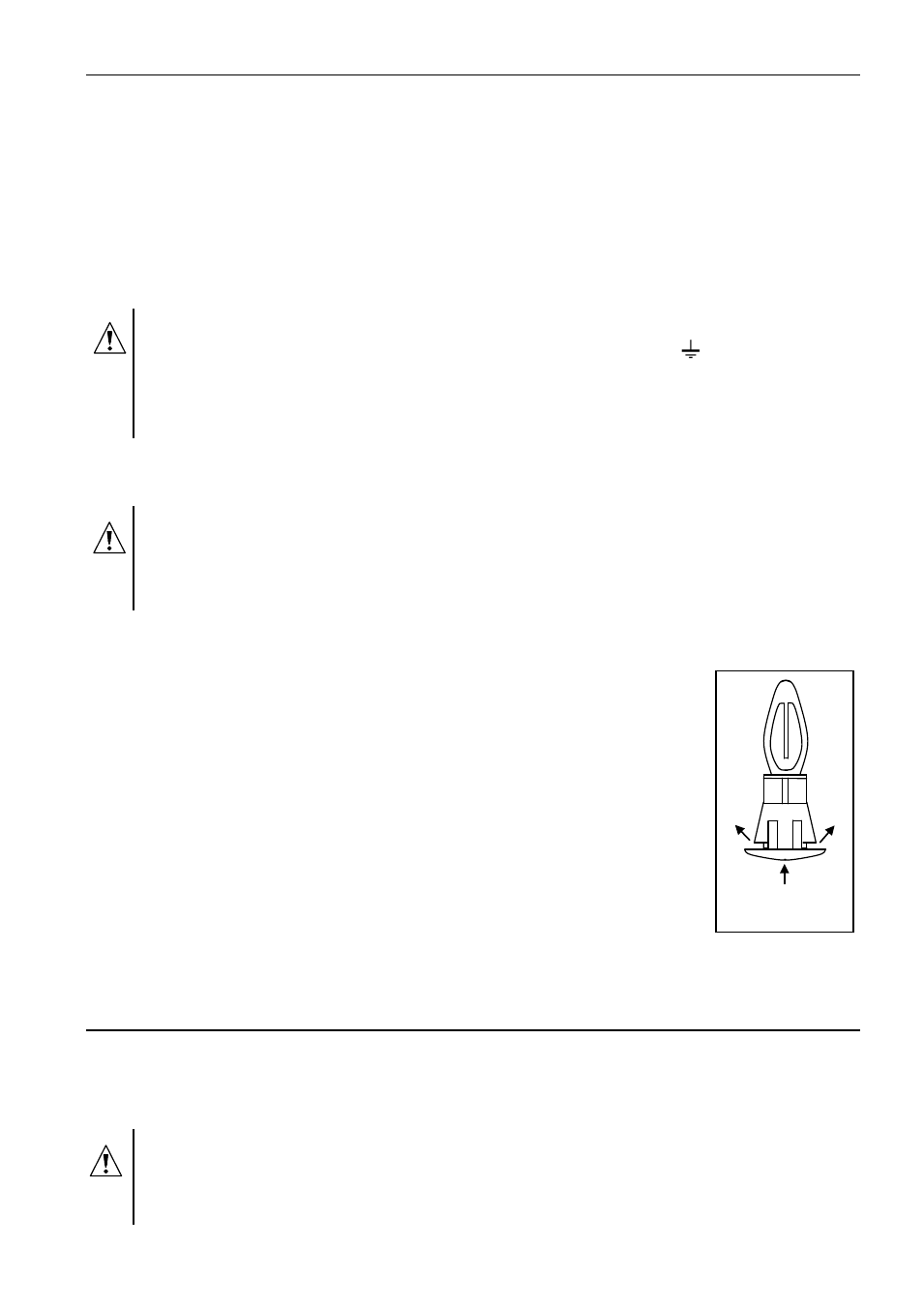

Рисунок 5.
ПРИЖАТЬ
Р
А
ЗО
ГН
УТЬ
Р
А
ЗО
ГН
УТЬ
