CA-5
SATEL
15

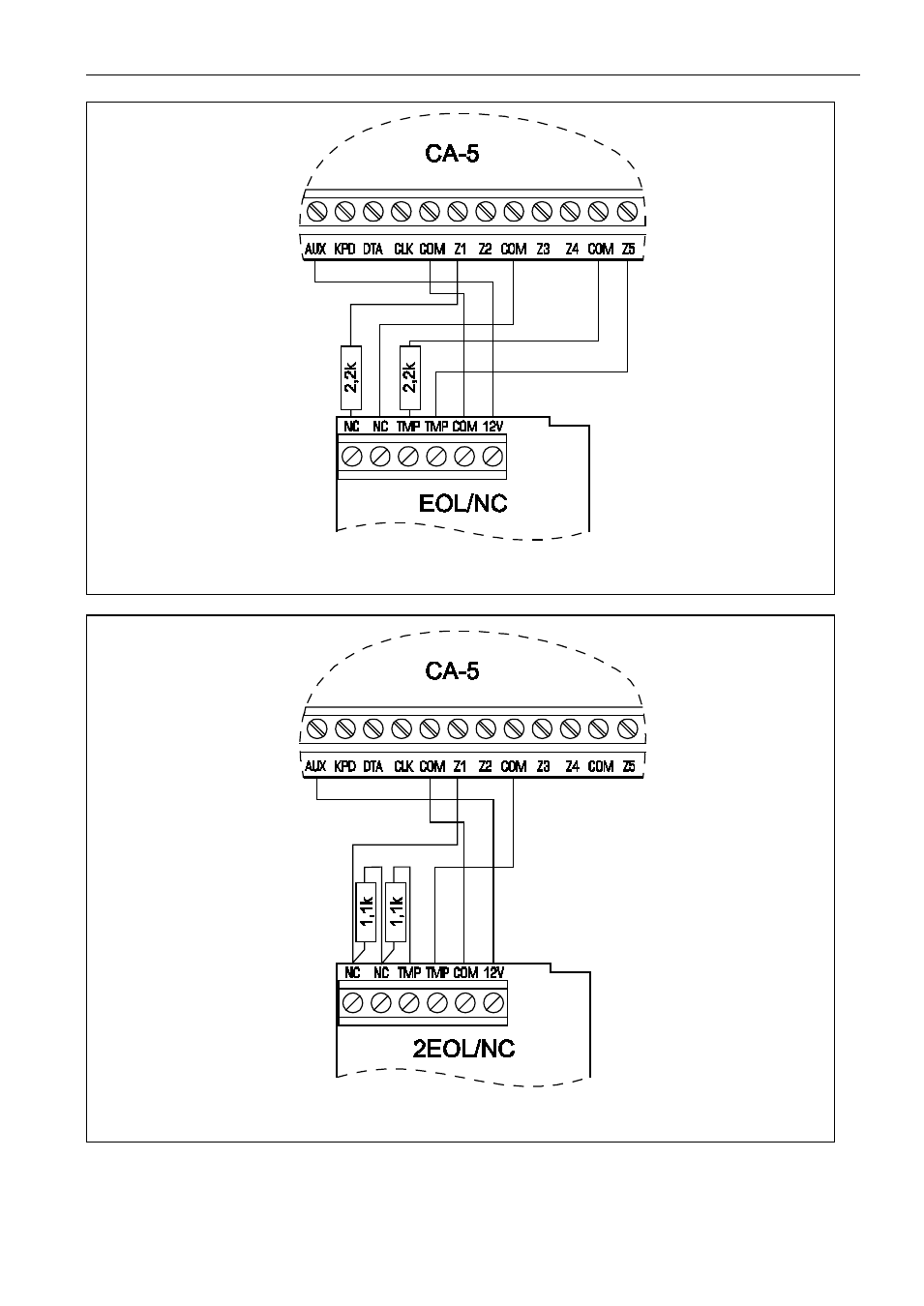

Рис. 9. Пример подключения к ПКП извещателя по схеме с оконечным
резистором EOL/NС.
Рис. 10. Пример подключения к ПКП извещателя по схеме с двумя
оконечными резисторами 2EOL/NC (извещатель NO подключается идентично).
Для питания извещателей следует использовать выход AUX. Разделение массы
питания извещателя и зоны позволяет исключить отрицательное влияние активного
сопротивления проводов. При предположении, что к проводу подключенный лишь один
