CA-5

SATEL

17



















4.6

П

ОДКЛЮЧЕНИЕ ТЕЛЕФОННОЙ ЛИНИИ

Если в системе сигнализации используется телефонный коммуникатор прибора

(мониторинг, оповещение или дистанционное программирование), то ПКП необходимо

подключить к абонентской телефонной сети. Телефонную линию подключается

к клеммам, находящимся в правом верхнем углу платы ПКП. Для обеспечения

правильного процесса передачи сообщений ПКП необходимо подключить

непосредственно к телефонной линии (клеммы: TIP, RING). Все остальные

устройства (телефон, телефакс и пр.) подключаются за прибором к клеммам

обозначенным символами: T-1, R-1. Такое подключение обеспечивает ПКП полный

перехват телефонной линии на время телефонирования и исключает возможность

заблокировать передачу сообщения в результате поднятия трубки на параллельном

аппарате. Кроме того, подключенные за ПКП телефонные аппараты не сигнализируют,

что ПКП набирает номер.

ПКП взаимодействует только с аналоговыми абонентскими линиями.

Подключение телефонного шлейфа непосредственно к цифровым сетям

(напр., ISDN) приводит к повреждению устройства.

Установщик обязан уведомить пользователя о способе подключения ПКП

к телефонной сети.

4.6.1

Р

ЕЛЕ ТЕЛЕФОННОЙ ЛИНИИ

В ПКП предусмотрена функция

реле телефонной линии,

которая повышает

надежность мониторинга. Для этой цели предназначен выход с функцией 10 Р

ЕЛЕ

ТЕЛЕФОННОЙ ЛИНИИ

. Если на объекте две телефонные линии, то этот выход может

непосредственно управлять реле, переключающим телефонную линию,

подключенную к клеммам TIP и RING. Активация выхода происходит в случае

проблем с передачей кода по двум номерам телефона ПЦН.

Функция работает следующим образом:

ПКП набирает первый номер телефона станции мониторинга для передачи кода

события. Если ПКП не соединится со станцией мониторинга по первому номеру
-

набирает второй.

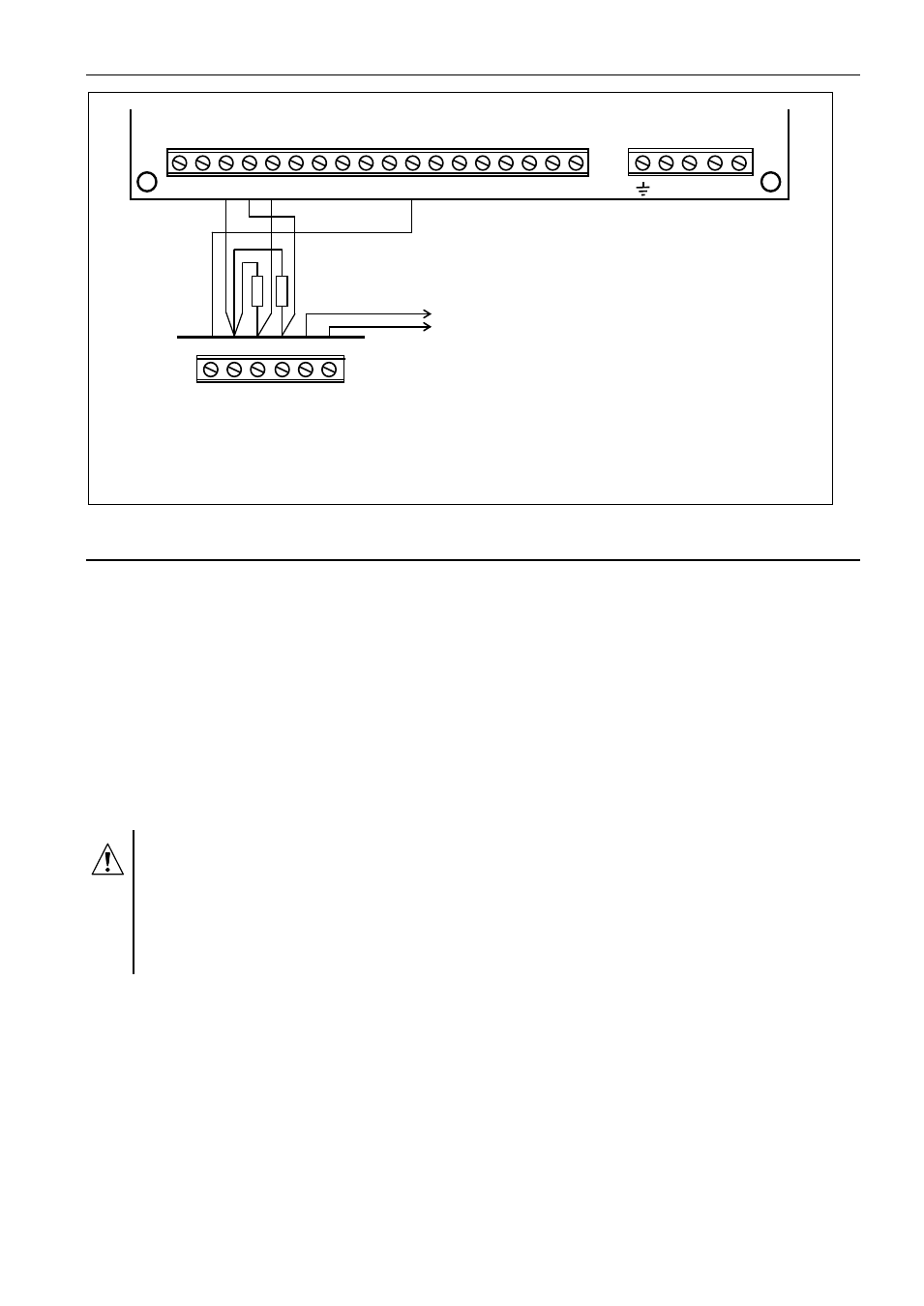

Рис. 12. Схема подключения оповещателя SPLZ –1011 от SATEL

(+OUT1 -

питание,

-

OUT1 –

акустическая, OUT2 – оптическая сигнализация).

OUT2 –

запрограммирован как

Т

РЕВОГА ВТОРЖЕНИЯ

(до

сброса: время действия = 0)


К ТАМПЕРНОМУ ШЛЕЙФУ

Срабатывание акустической

и оптической сигнализации сирены

происходит при замыкании выходов
OUT

1 и OUT2 на массу (0 В)

+ OUT1- OUT2 OUT3 AUX KPD DTA CLK COM Z1 Z2 COM Z3 Z4 COM Z5

TIP RING T-1 R-1

AC AC

18V

ПКП CA-5

GND+12V STO STA SAB SAB

Оповещатель

SPLZ-1011

Для правильной работы оповещателя

необходимо подключить резисторы, к входам
STA

и STO.

R

R=2,2kΩ

R
