16
Руководство по установке
CA-5
извещатель, а длина электропровода сравнительно небольшая, электропроводку
допускается упростить, используя один общий провод 0 В для питания и сигнализации
нарушения извещателя.
Примечания к примерам подключения извещателей:
• К тамперному шлейфу системы необходимо подключить также тамперные
контакты клавиатур, извещателей, корпуса ПКП и т.д.
• В примерах на рисунках 7, 8 и 9 принято, что зона 5 – это саботажная линия
(по умолчанию: 24
Ч САБОТАЖНАЯ ,
тип шлейфа
EOL
), тамперный контакт корпуса
типа NC.
4.5 П ОДКЛЮЧЕНИЕ ОПОВЕЩАТЕЛЕЙ
В условиях применения оповещателей, генерирующих тревожный сигнал после
подвода напряжения, "+питания" оповещателя следует подключить к клемме +OUT
ПКП, а "массу" оповещателя – к клемме –OUT1 прибора. Таким образом можно
подключить один независимый оповещатель.
В случае использования оповещателей со встроенным собственным аккумулятором,
выход +OUT1 следует использовать для подключения питания оповещателей, массу
оповещателей подключить к клемме COM, а выход –OUT1 и слаботочные выходы
OUT2 и/или OUT3 использовать для вывода тревожных сигналов.
Включение оповещателей может быть вызвано замыканием входа на массу или
отсоединением от массы (обратная поляризация выхода ПКП – FS 84).
Выходы OUT2 и OUT3 могут использоваться для управления реле, включающими
любые оповещатели или другие устройства. Реле допускается подключать
непосредственно к выходам согласно Рис. 11, на котором представлен способ
подключения оптического оповещателя SPL-2010. Токовая нагрузка на эти выходы не
может превышать 50 мА.
OUT2 –
запрограммирован как Т РЕВОГА ВТОРЖЕНИЯ (до
сброса: время действия = 0)
РЕЛЕ
+ SO - + SA - SAB
Оповещатель
SPL-2010
К ТАМПЕРНОМУ ШЛЕЙФУ
+ OUT1- OUT2 OUT3 AUX KPD DTA CLK COM Z1 Z2 COM Z3 Z4 COM Z5 TIP RING T-1 R-1
AC AC
∼ 18V
ПКП CA-5

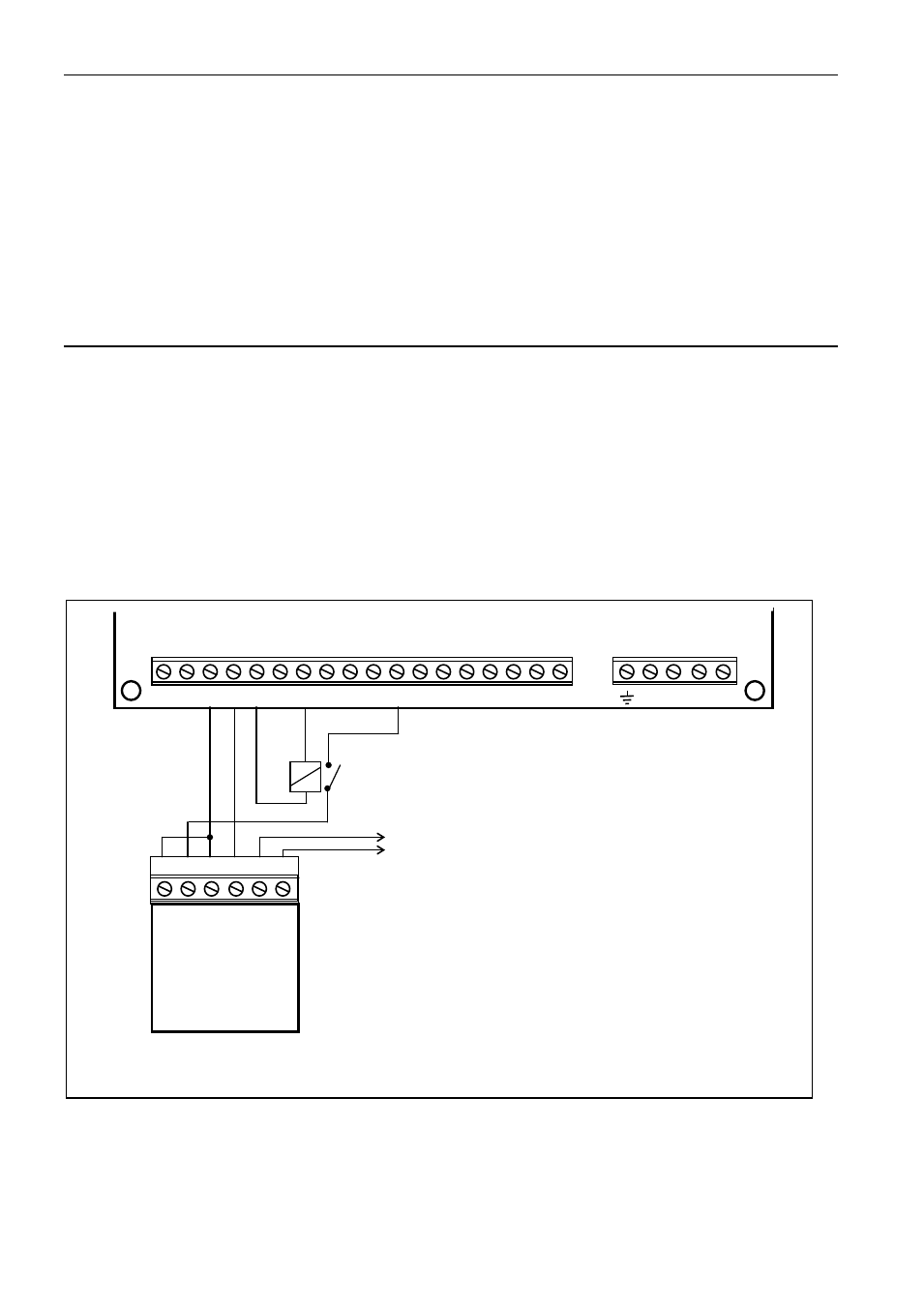

Рис. 11. Схема подключения оповещателя SPL–2010 от SATEL
(OUT1 -
акустическая, OUT2 – оптическая сигнализация, управляемая реле).
