CA-5
SATEL
13
Расстояние
Подвод
Число жил
до 100 м
Питание и масса
Сигналы CLK и DTA
2 x 1
2 x 1
от 100 м
до 200 м
Питание и масса
Сигналы CLK и DTA
2 x 2
2 x 1
Можно подключить параллельно несколько дополнительных клавиатур. Каждую
клавиатуру следует подключать отдельным кабелем, благодаря чему переход в режим
программирования (сервисный или пользователя) с любой клавиатуры вызовет
блокировку остальных клавиатур.
Тамперный контакт (NC) клавиатуры следует подключить к тамперному шлейфу
системы. В случае параллельного подключения двух клавиатур, их тамперные
контакты (TMP) должны быть соединены последовательно, а все остальные провода
клавиатуры – параллельно.
ВНИМАНИЕ: Если в системе одна из зон запрограммирована как 24
Ч САБОТАЖ
и она
используется для защиты от саботажа элементов системы, создавая
таким образом тамперный шлейф, то нарушение такой зоны не
вызывает тревоги, если ПКП находится в сервисном режиме. Тревога
после выхода ПКП из сервисного режима может означать нарушение
тамперного шлейфа (размыкание какого-нибудь контакта).
4.4
П
ОДКЛЮЧЕНИЕ ИЗВЕЩАТЕЛЕЙ
Подключенный к зоне шлейф типа EOL требует оконечного резистора 2,2 кОм.
В случае шлейфа 2EOL необходимые два оконечных резистора 1,1 кОм каждый.
Использование шлейфов с контролем сопротивления (2EOL) позволяет одновременно
наблюдать за состоянием извещателя и тамперного контакта (см.: Рис. 10).
Извещатели NO и NC подключенные шлейфом с двумя оконечными резисторами
(2EOL) подключаются идентично, необходимо лишь правильно запрограммировать
TMPTMPCOM
KPD CLK DTA
КЛАВИАТУРА KLED-S
К ТАМПЕРНОМУ
ШЛЕЙФУ
COM CLK DTA KPD
+ OUT1- OUT2 OUT3 AUX KPD DTA CLK COM Z1 Z2 COM Z3 Z4 COM Z5
TIP RING T-1 R-1
AC AC
∼
18V
ПКП CA-5
КЛАВИАТУРА KLCD-S
К ТАМПЕРНОМУ
ШЛЕЙФУ

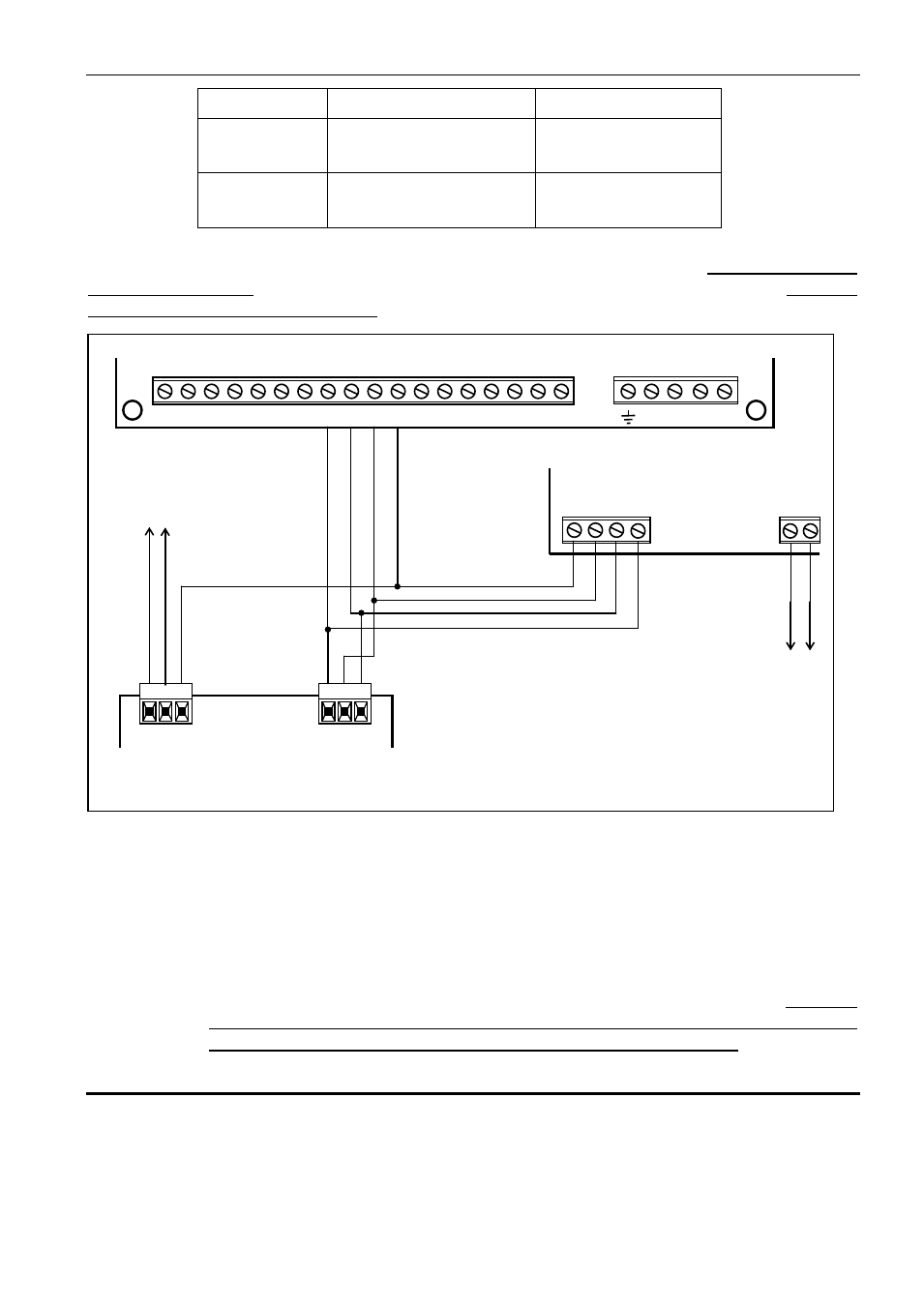

Рис. 6. Схема подключения светодиодной и ЖКИ клавиатур к ПКП СА-5.
TMP TMP
