CA-5
SATEL
9
3.7.2
П
ОРТ
RS-232
Для программирования ПКП через
последовательный порт RS применяется
специальный кабель. Для того чтобы начать программирование в программе
DLOAD10 из меню
Соединение следует выбрать команду Локальная связь с...,
и далее – соответствующий тип ПКП (CA5 - RS-232(TTL)). В ПКП необходимо
запустить сервисную функцию FS 78. Требуется соответствие идентификаторов ПКП
и компьютера (FS 2 и FS 3), запрограммированных в ПКП и в опциях программы
DLOAD10.
4.
УСТАНОВКА ПКП
4.1
О
ПИСАНИЕ ГЛАВНОЙ ПЛАТЫ
Плата содержит электронные компоненты чувствительные к электро-
статическим разрядам. До монтажа следует снять электростатические
разряды, а в ходе монтажа избегать касания руками деталей на плате ПКП.

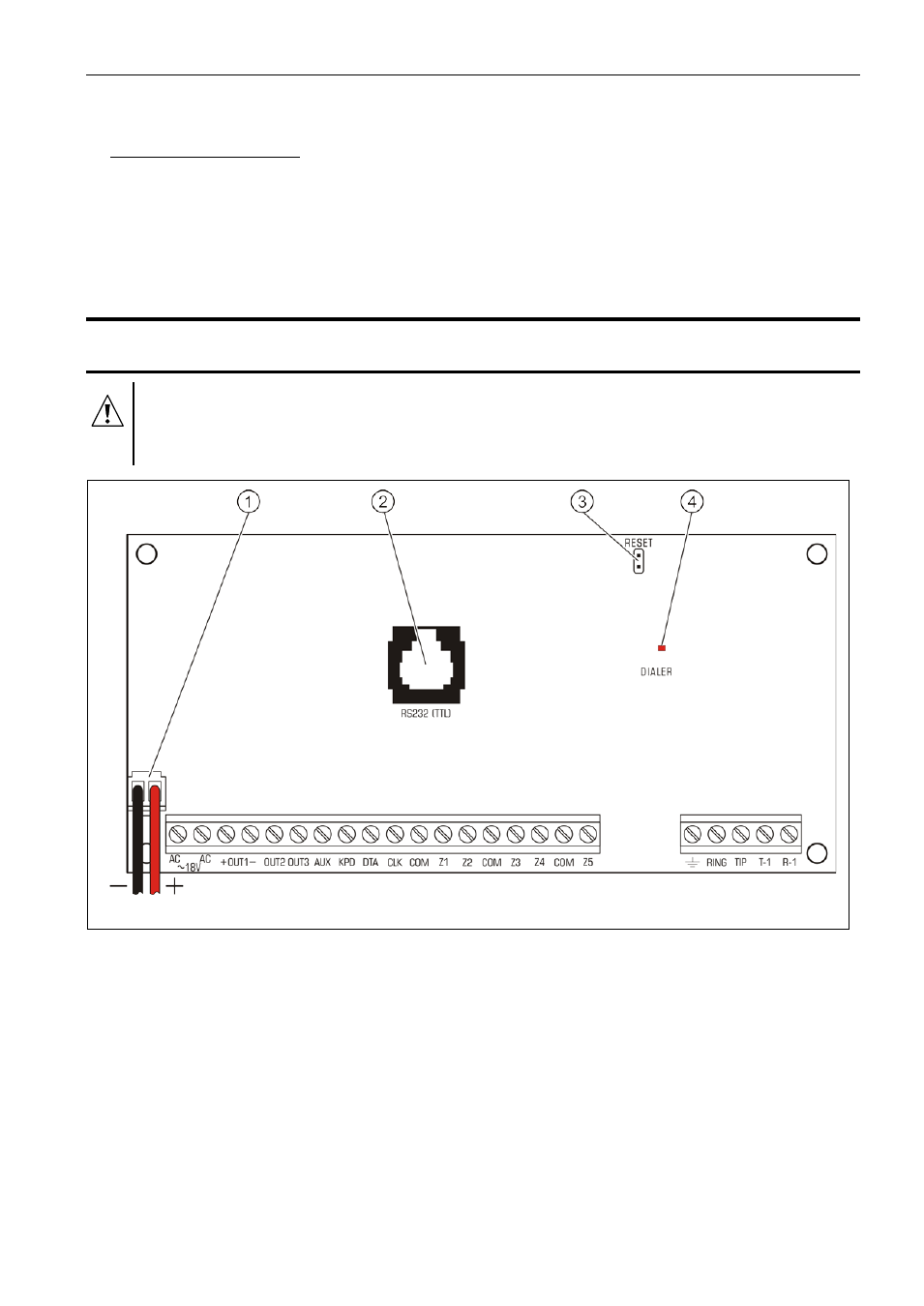

Рисунок 4. Схематический вид платы электроники ПКП CA-5.
Пояснения к рис. 4:
1.
Провода аварийного питания – красный подключается к плюсовой клемме
аккумулятора, а черный – к минусовой. Цепь аккумулятора защищается полимерным
предохранителем 2,5 A.
2. RJ
разъем для подключения порта RS-232 ПКП к COM порту компьютера – порт
RS-232 TTL
служит для настройки системы безопасности из компьютера. ПКП
передает и получает сигналы в стандарте TTL (0 В, +5 В), поэтому для подключения
портов ПКП и компьютера следует использовать специальный кабель производства
SATEL. В кабеле встроен преобразователь этого сигнала в сигнал соответствующий
стандартному порту RS-232 в компьютере (-12 В, +12 В). Данные могут передаваться
через кабель в двух направлениях. Для программирования используйте кабель из
комплекта DB9FC/RJ-KPL.
