18
Руководство по установке
CA-5
• При невозможности соединиться с ПЦН по второму номеру телефона ПКП
переключает телефонную линию и повторяет попытку установить связь по
первому номеру, если все-таки не может установить соединение, то набирает
повторно второй номер.
• Если станция мониторинга все-таки не получит кода события, то ПКП
возвращается к первой телефонной линии (выключает выход с функцией 10)
и повторяет заново весь цикл набора номеров станции мониторинга.
5.
ЗАПУСК ПКП
После выполнения всех электросоединений и проверки их правильности можно
приступить к запуску системы Рекомендуется начинать работу с отключенными
оповещателями. Их можно подключить по завершении программирования системы
безопасности.
После включения напряжения питания клавиатура подтверждает готовность ПКП
к работе путем выдачи четырех коротких звуковых сигналов и одного длинного. Если
после включения питания ПКП включится тревога (светодиод
[ ТРЕВОГА ]
включен,
а клавиатура генерирует звуковой сигнал), то это означает, чаще всего, тревогу
саботажа, вызванную несоответствием заводских установок и параметров
подключенных извещателей. В таком случае следует произвести сброс тревоги
с помощью главного пароля [1][2][3][4]), подтвержденного нажатием клавиши [#]. После
этого следует ввести сервисный пароль.
Затем следует назвать заводской сервисный пароль [1][2][3][4][5] и подтвердить его
клавишей [#], после этого ПКП переходит в сервисный режим, включится светодиод
[
ПРОГРАММИРОВАНИЕ ],
а клавиатура начнет генерировать каждые 3 сек. короткие
звуковые сигналы. В данный момент можно перейти к программированию ПКП.
Перечень сервисных функций и описание способа ввода и смены параметров
системы с помощью клавиатуры приводятся в отдельном руководстве – С
ПИСОК
УСТАНОВОК .
Если сервисный пароль неизвестен (например, вследствие его изменения) необходимо
выполнить процедуру перехода в сервисный режим "со штырей". Процедура
описывается вместе с сервисными функциями в С
ПИСКЕ УСТАНОВОК .
Примечание: Одновременное мигание всех светодиодов и генерирование
клавиатурой звуковых сигналов свидетельствует о неправильном
подключении (отсутствие связи с ПКП) – Вы должны проверить все
кабельные соединения.

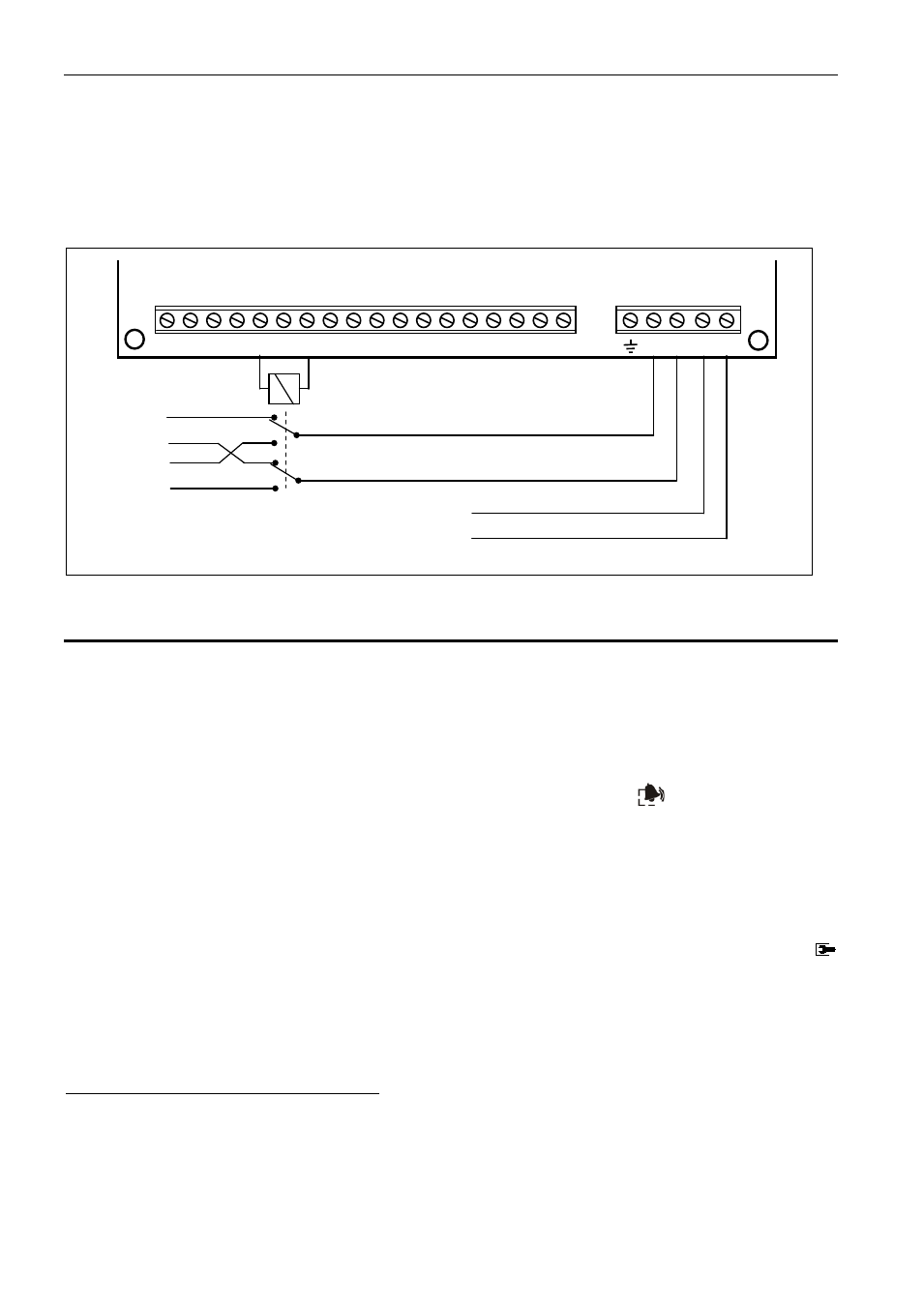

ТЕЛЕФОННЫЙ АППАРАТ
ЛИНИЯ 1
ЛИНИЯ 2
OUT2 –
запрограммирован как Р
ЕЛЕ ТЕЛЕФОННОЙ ЛИНИИ
+ OUT1- OUT2 OUT3 AUX KPD DTA Z1 CLK COM Z2 COM Z3 Z4 COM Z5 TIP RING T-1 R-1
AC AC
∼ 18V
ПКП CA-5
Рис. 13. Схема подключения к ПКП двух телефонных линий.
