29
4
5
TXD
COM
DSR
1
5
6
2
RXD
COM
DTR

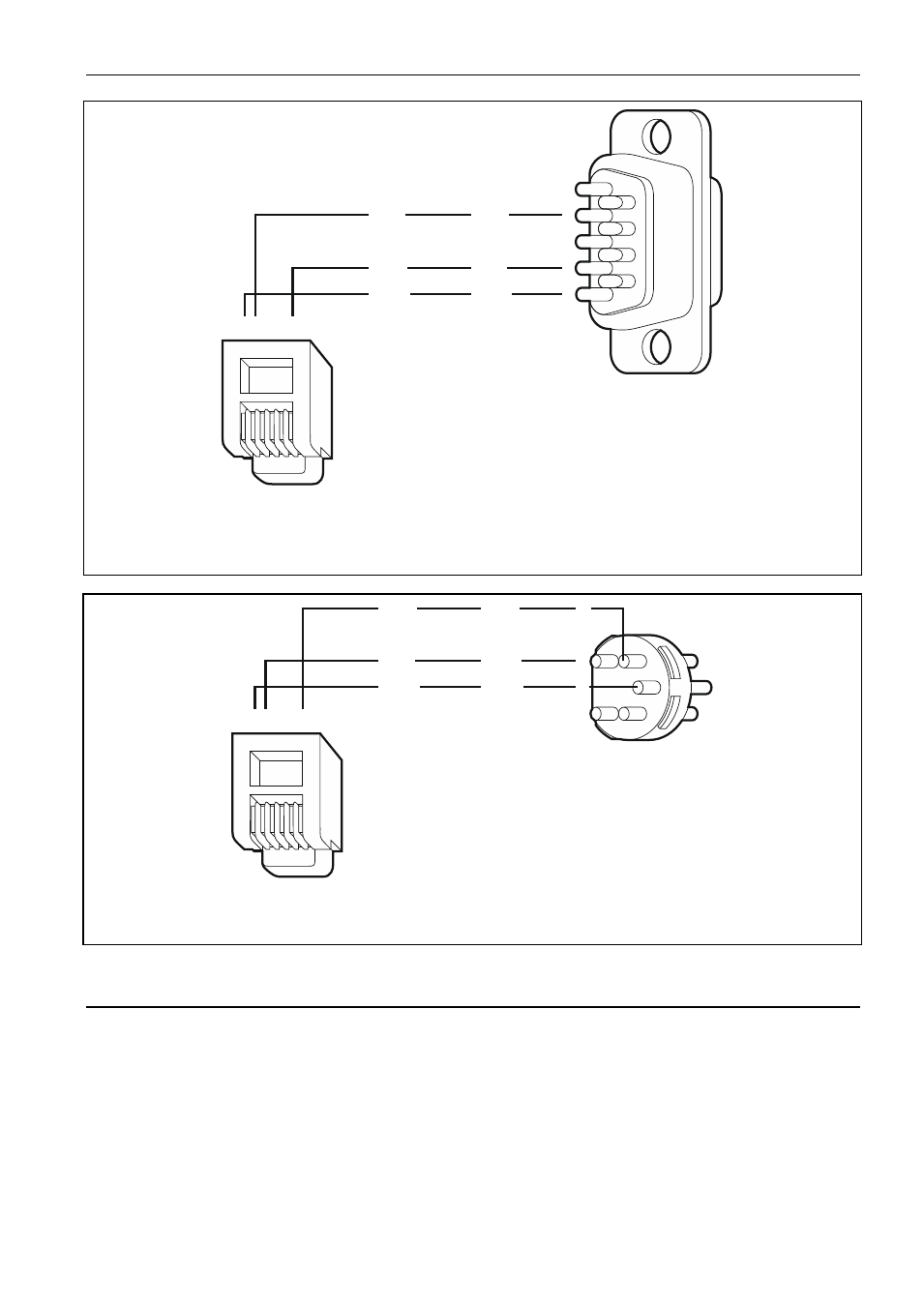

Рис. 19. Способ подключения принтера с помощью штекера DB-9 тип «папа» (вид
со стороны точек пайки. С левой стороны – штекер RJ, подключаемый к разъему на
плате ПКП.
TXD
COM
DSR
1
5
6
RXD
COM
DTR
1
2
3
Рис. 20. Способ подключения принтера с помощью штекера DIN 5-pin (вид со стороны
точек пайки). С левой стороны – штекер RJ, подключаемый к разъему на плате ПКП.
6.
Нумерация зон и выходов в системе
Зонам и выходам назначаются номера автоматически:
•
проводные зоны и выходы на плате электроники имеют номера:
–
от 1 до 4 (INTEGRA 24);
–
от 1 до 8 (INTEGRA 32);
–
от 1 до 16 (INTEGRA 64 и INTEGRA 128).
•
зонам в клавиатурах номера назначаются во время процесса идентификации
клавиатур на основании адреса клавиатуры (см.: раздел Н
УМЕРАЦИЯ ЗОН
В
КЛАВИАТУРЕ
, с. 17).
