использовать резисторы 2,2 кОм, а в случае шлейфа 2EOL – резисторы
1,1
кОм.
5.8
Подключение оповещателей
К неиспользуемым программируемым силовым выходам необходимо
подключить резисторы 2,2 кОм.

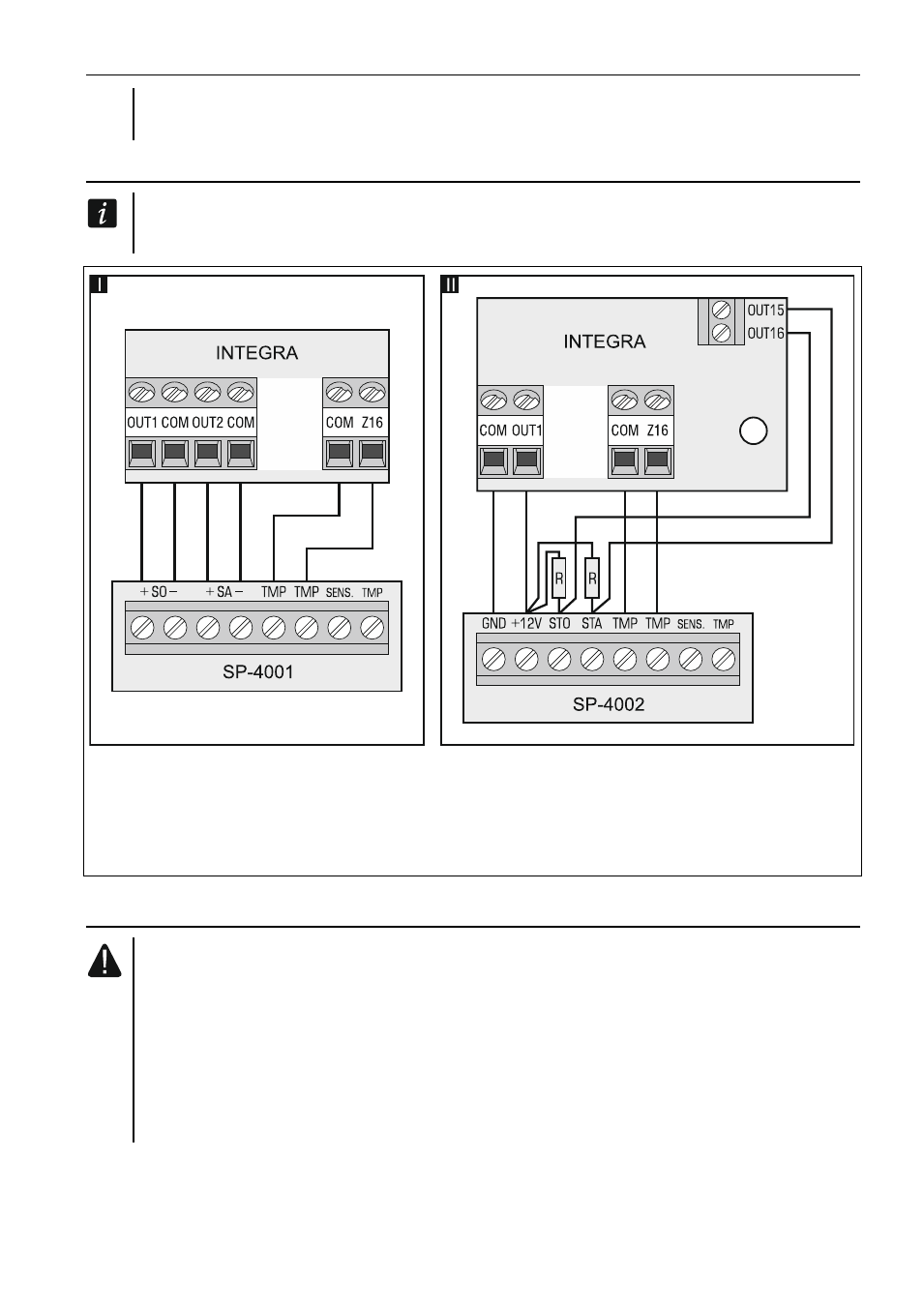

Рис. 11. Способ подключения оповещателей. I – оповещатель без собственного
питания – сигнализацию включают силовые выходы. II - оповещатель с собственным
питанием – сигнализацию включают слаботочные выходы, а силовые выходы
выполняют функцию выходов питания. Значение резисторов R – 2,2 кОм. К зоне Z16
(
пример I и II) подключен тамперный шлейф.
5.9
Подключение телефонной линии
Передача телефонных сигналов и сигналов системы безопасности, не
может осуществляться по одному многожильному кабелю. Такая ситуация
создает опасность повреждения системы в случае пробоя высокого
напряжения от телефонной линии.
ПКП работает только с аналоговыми абонентскими линиями.
Установщик обязан уведомить пользователя о способе подключения ПКП
к телефонной сети.
ПКП должен быть подключен непосредственно к телефонной линии (клеммы,
обозначенные TIP и RING). Остальные устройства, использующие телефонную линию
(напр. телефон, факс) следует подключать за прибором (к клеммам T-1, R-1). По этому
поводу телефонная линия должна быть подключена к ПКП четырехжильным проводом.
