5.6
Подключение устройств к шине модулей расширения
Провода шини должны подводиться в одном кабеле.
Общая длина шины модулей расширения не должна превышать
1000 м.
Питание модуля может осуществляться прямо от ПКП, если расстояние
между ПКП и модулем не превышает 300 м. В случае больших расстояний
питание модуля должно осуществляться от другого источника питания (блок
питания или модуль расширения с блоком питания).
В таблице 3 указано количество проводов, необходимое для правильного подключения
устройства к шине модулей расширения в случае использования провода с жилой
диаметром 0,5 мм.
CK1 / CK2
DT1 / DT2
COM
Расстояние
Количество жил
до 300 м
1
1
1
300 – 600
м
2
2
2
600 – 1000
м
2
2
4
Таблица 3.

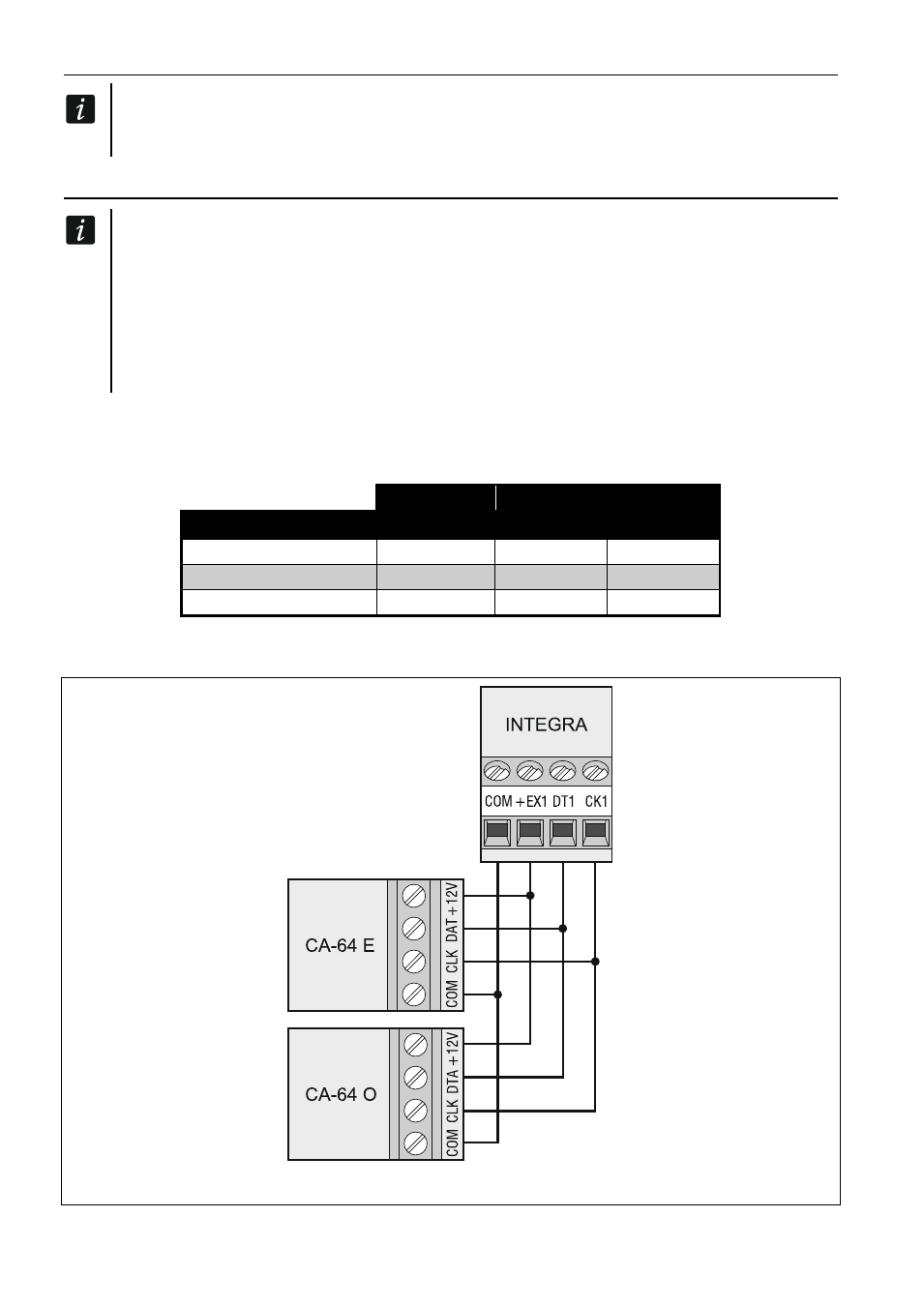

Рис. 8. Способ подключения модулей без блока питания.
