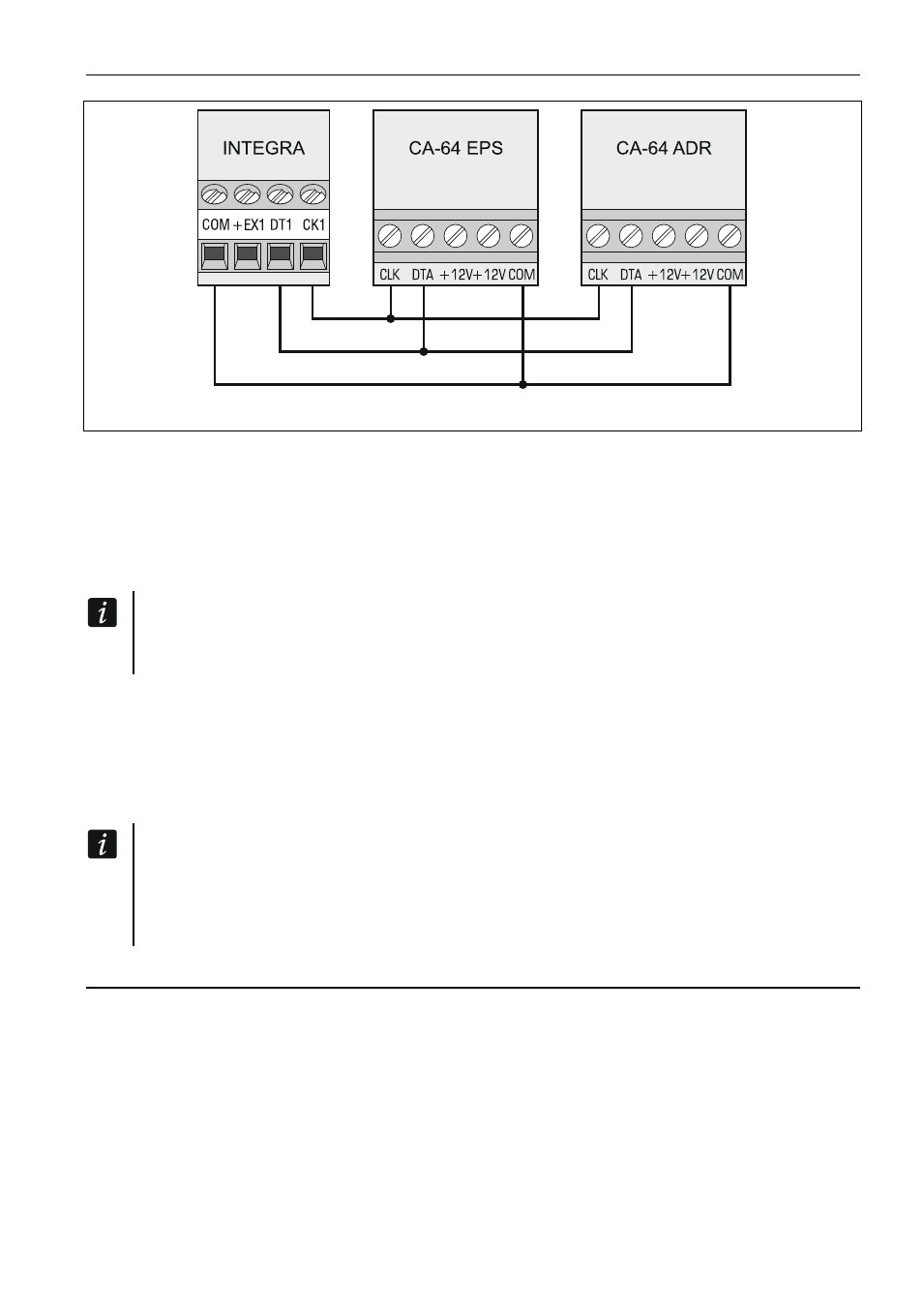

Рис. 9. Способ подключения модулей с блоком питания.
5.6.1
Подключение модуля INT-VG или INT-AV, или CA-64 SM
В случае подключения голосового модуля INT-VG, модуля звуковой верификации
тревоги INT-AV или модуля голосового оповещения CA-64 SM к шине подключаются
только провода CLK и DTA. Каждое из этих устройств оборудовано дополнительно
разъемом PIN5, который необходимо подключить к предназначенному для
этого разъему на плате электроники ПКП.
К ПКП INTEGRA 64 можно подключить только один модуль INT-VG или
CA-64 SM,
так как ПКП позволяет воспроизвести только 16 голосовых
сообщений.
5.6.2
Адресация устройств, подключенных к шине модулей расширения
У каждого подключенного к шине модуля должен быть установлен индивидуальный
адрес в пределах от 0 до 31. Адреса устройств, подключенных к одной шине, не могут
повторяться (ПКП не поддерживает устройства с одинаковыми адресами). Модулям
рекомендуется назначать очередные адреса, начиная с нуля. В случае большинства
устройств для установки адреса предназначены DIP-переключатели.
Если устройство подключено к второй шине, то его адрес в системе
определяется путем добавления числа 32 к установленному в нем адресу.
Адрес влияет на нумерацию зон и выходов в системе (см.: раздел Нумерация
зон и выходов в системе, с. 29).
5.7
Подключение извещателей
Способ подключения извещателя к входу должен соответствовать выбранному типу
шлейфа. Входы главной платы ПКП поддерживают следующие типы шлейфов:
NC –
этот тип шлейфа предназначен для подключения устройств, оборудованных
тревожным выходом NC (с нормально замкнутыми контактами). Размыкание цепи
вызовет тревогу.
NO –
этот тип шлейфа предназначен для подключения устройств, оборудованных
тревожным выходом NO (с нормально открытыми контактами). Замыкание цепи
вызовет тревогу.
