SATEL
INTEGRA
17
(произойдет перезапуск клавиатуры и на дисплее повторно отобразится
соответствующее сообщение).
6.
Отключите питание клавиатуры.
7.
Разомкните клеммы CKM и DTM клавиатуры.
8.
Подключите клавиатуру к ПКП.
5.5.2
Нумерация зон в клавиатуре
Установленный в клавиатуре адрес определяет, какие номера получат ее зоны
в системе (см.: таблицу 2). Для каждой ЖКИ-клавиатуры можно определить, будут ли
предоставляемые клавиатурой дополнительные зоны использоваться в системе или
нет. Если номера зон клавиатуры и модуля расширения одинаковы, то зоны
клавиатуры имеют приоритет (соответствующие зоны в модуле расширения не будут
обслуживаться).
Адрес
клавиатуры
Номер зоны в системе
INTEGRA 24
INTEGRA 32
INTEGRA 64
INTEGRA 128
Z1
Z2
Z1
Z2
Z1
Z2
Z1
Z2
0
5
6
25
26
49
50
113
114
1
7
8
27
28
51
52
115
116
2
21
22
29
30
53
54
117
118
3
23
24
31
32
55
56
119
120
4
57
58
121
122
5
59
60
123
124
6
61
62
125
126
7
63
64
127
128
Таблица 2.
5.5.3
Подключение компьютера к порту RS-232 клавиатуры
Порт RS-232 некоторых клавиатур позволяет подключать компьютер с установленной
программой G
UARD
X (
см.: рисунок 7). Для подключения рекомендуется использовать
простой неэкранированный кабель (не рекомендуется использовать кабель типа
«витая пара» – UTP, STP, FTP). Расстояние компьютера от клавиатуры не должно
превышать 10
м.
1
2
3
5
2
3
4
5

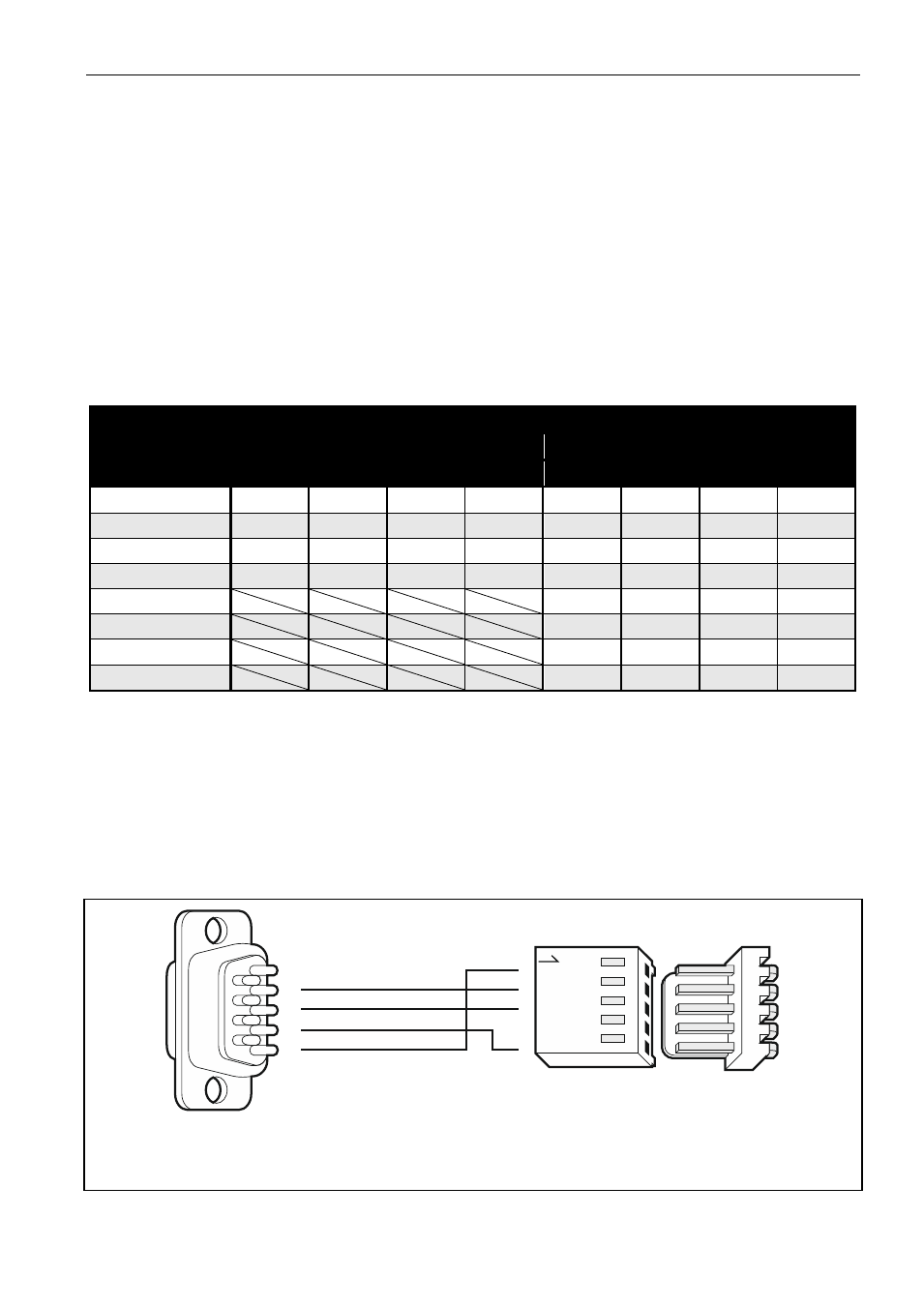

Рис. 7. Способ подключения компьютера к порту RS-232 клавиатуры. С правой стороны
–
вид разъема клавиатуры. С левой стороны – разъем DB-9 «типа мама»
со стороны точек пайки.
