20
Руководство по установке
SATEL
EOL –
этот тип шлейфа можно использовать для подключения устройств,
оборудованных тревожным выходом NC или NO. Замыкание или размыкание цепи
вызовет тревогу.
2EOL/NC –
этот тип шлейфа рекомендуется использовать для подключения
извещателей с тревожным выходом NC и тамперным выходом. Вход различает 3
состояния: нормальное, тревога и саботаж (тампер).
2EOL/NO –
этот тип шлейфа аналогичен типу 2EOL/NC, но предназначен для
извещателей, оборудованных тревожным выходом NO.
Рольставни – этот тип шлейфа предназначен для подключения извещателей
движения рольставни.
Вибрационные – этот тип шлейфа предназначен для подключения вибрационных
извещателей. Подключить к нему можно и извещатель, оборудованный
тревожным выходом NC (напр. можно последовательно подключить
вибрационный и магнитоконтактный извещатель).
По выходу – к этому типу шлейфа извещатели не подключаются. Состояние зоны,
которой назначен этот тип шлейфа, зависит только от состояния выбранного
выхода (выход не подключается физически к входу).

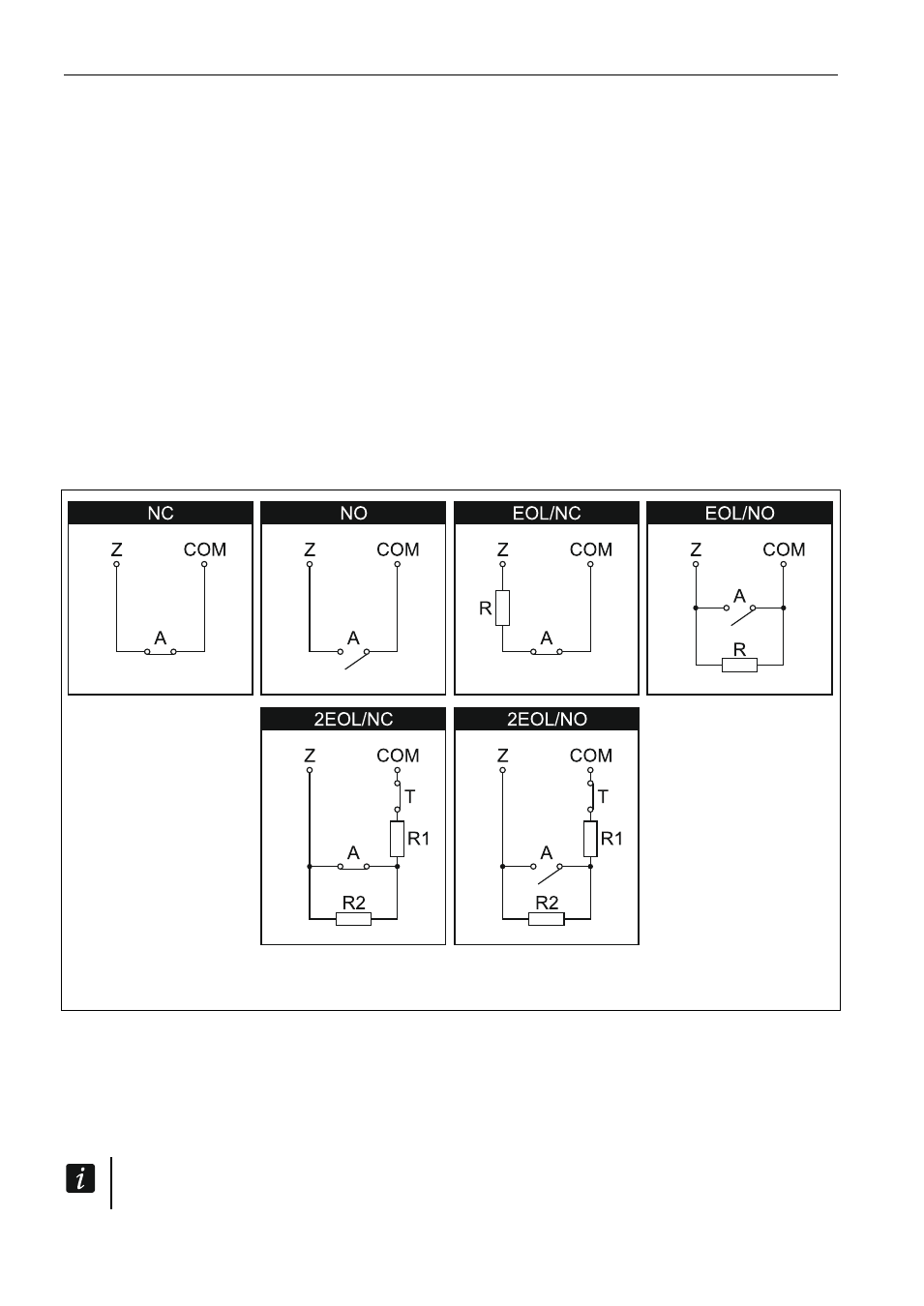

Рис. 10. Способы подключения извещателей. Выходы извещателя обозначены
буквами: A - тревожные, T – тампер R=R1+R2.
5.7.1
Оконечные резисторы
В случае зон на главной плате ПКП для замыкания шлейфа EOL следует использовать
резисторы 2,2 кОм, а для шлейфа 2EOL – резисторы 1,1 кОм.
В некоторых модулях расширения и в клавиатуре INT-KSG значение оконечных
резисторов программируется от 500 Ом до 15 кОм (см.: Р
УКОВОДСТВО ПО НАСТРОЙКЕ
).
Если в клавиатуре или в модуле расширения значение резисторов не
программируется, то в случае шлейфа EOL для замыкания цепи следует
