Страница 17: Подключение устройств к шине клавиатур
SATEL
INTEGRA
15
5.5
Подключение устройств к шине клавиатур
Провода шины должны подводиться в одном кабеле.
Расстояние между клавиатурой или другим устройством, подключенным
к шине клавиатур, и ПКП не может превышать 300 м.
Питание устройств, установленных далеко от ПКП, должно осуществляться
локально от независимого источника питания.
Напряжение питания, измеряемое на клеммной колодке ЖКИ-клавиатуры при
включенной подсветке, не должно быть ниже 11 В.
В таблице 1 указано число жил, необходимое для правильного подключения
устройства к шине клавиатур в случае использования провода с жилой диаметром
0,5
мм.
+KPD
COM
CKM
DTM
Расстояние
Число жил
до 100 м
1
1
1
1
100-200
м
2
2
1
1
200-300
м
4
4
2
2
Таблица 1.

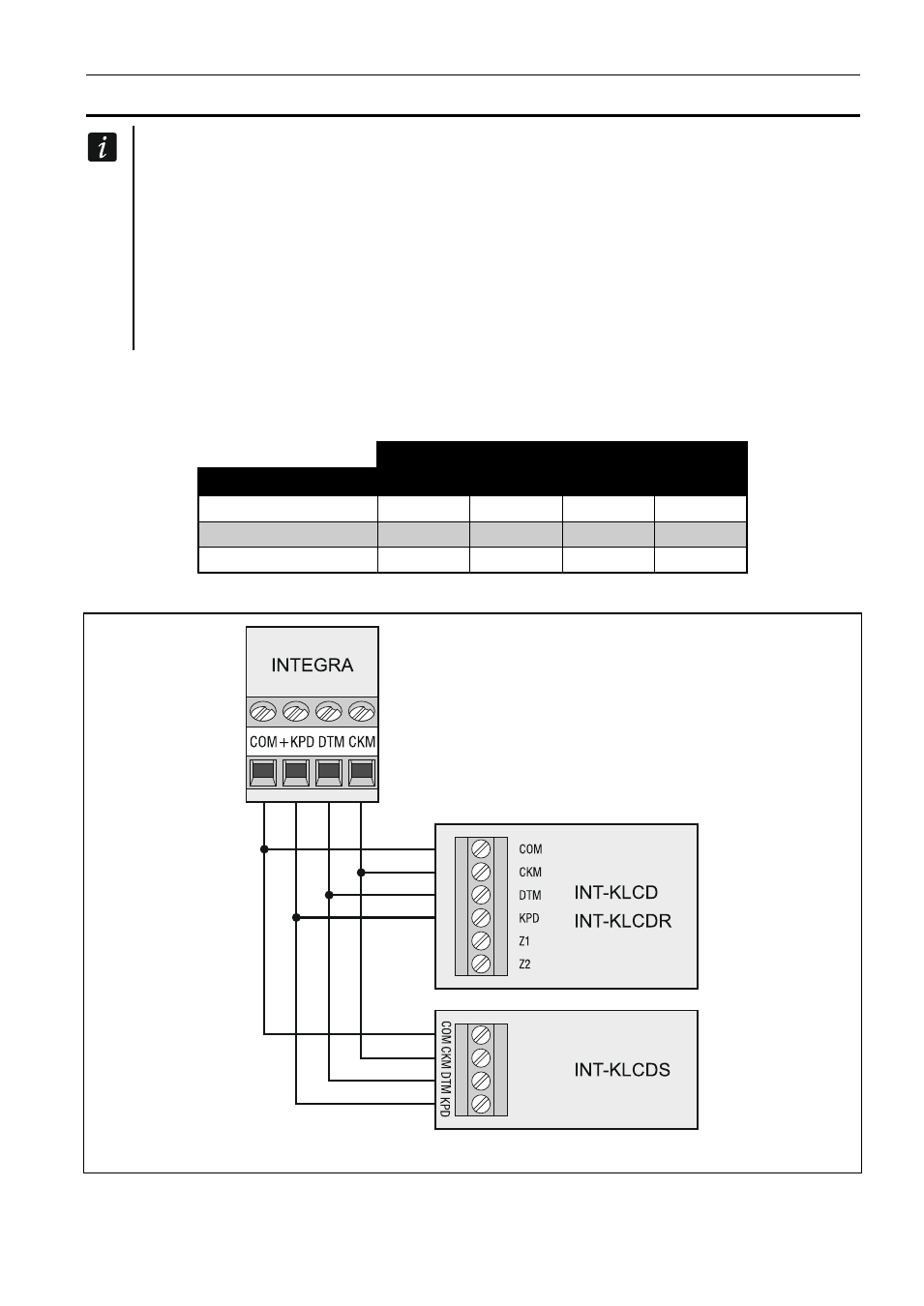

Рис. 5. Способ подключения клавиатур (другие устройства подключаются аналогично).
