SATEL INTEGRA 13
AUX -
выход питания (13,6...13,8 В DC)
Zn -
зоны (n=номер зоны)
-
защитная клемма телефонного коммуникатора (подключать
только к цепи защитного заземления)
TIP, RING -
вход телефонной линии (аналоговой городской)
T-1, R-1 -
выход телефонной линии (подключение телефонного аппарата)

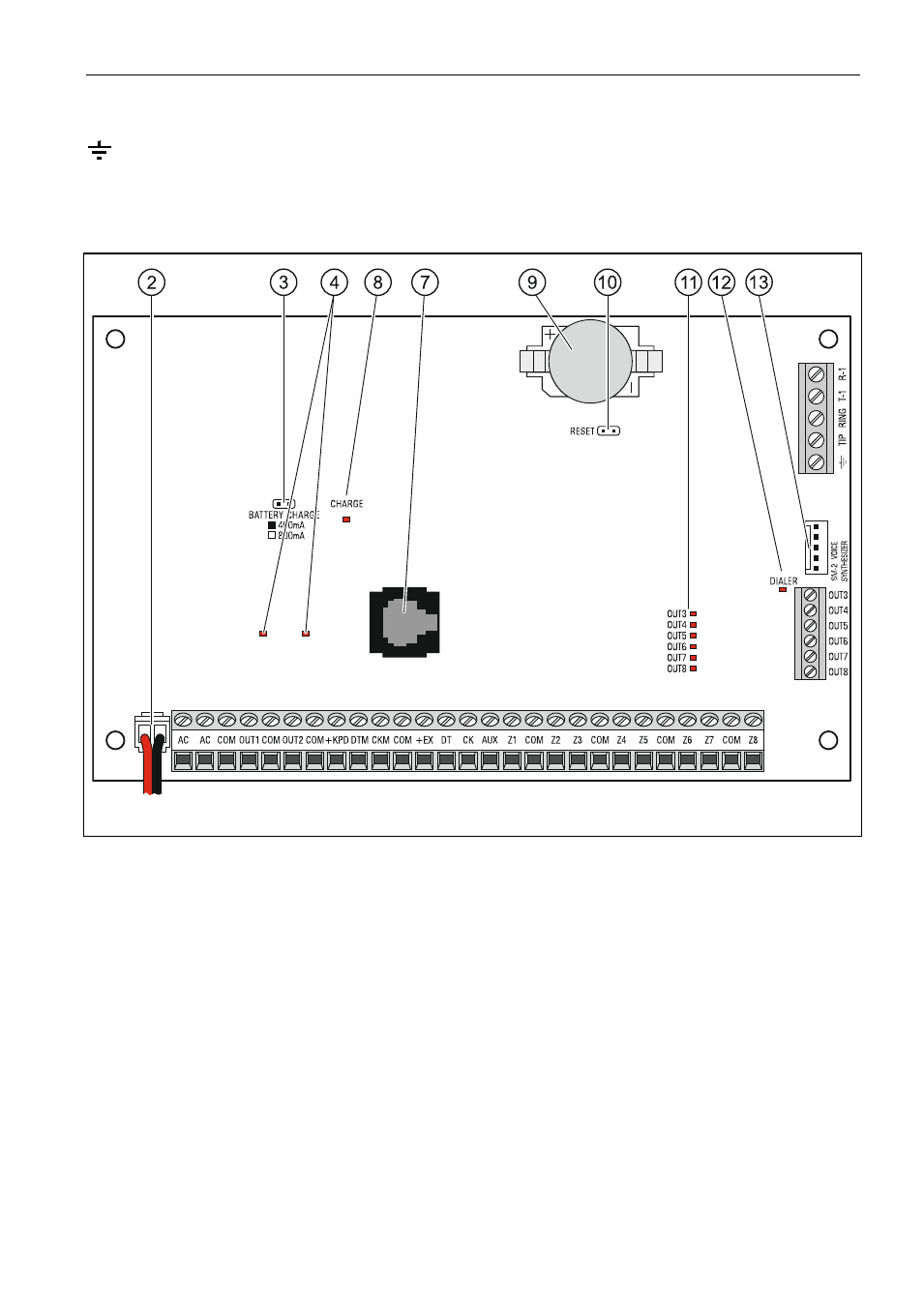

Рис. 3. Плата ПКП INTEGRA 32 (версия 1.4 F).
