SATEL
INTEGRA Plus
29
TXD
COM
DSR
1
5
6
RXD
COM
DTR
1
2
3

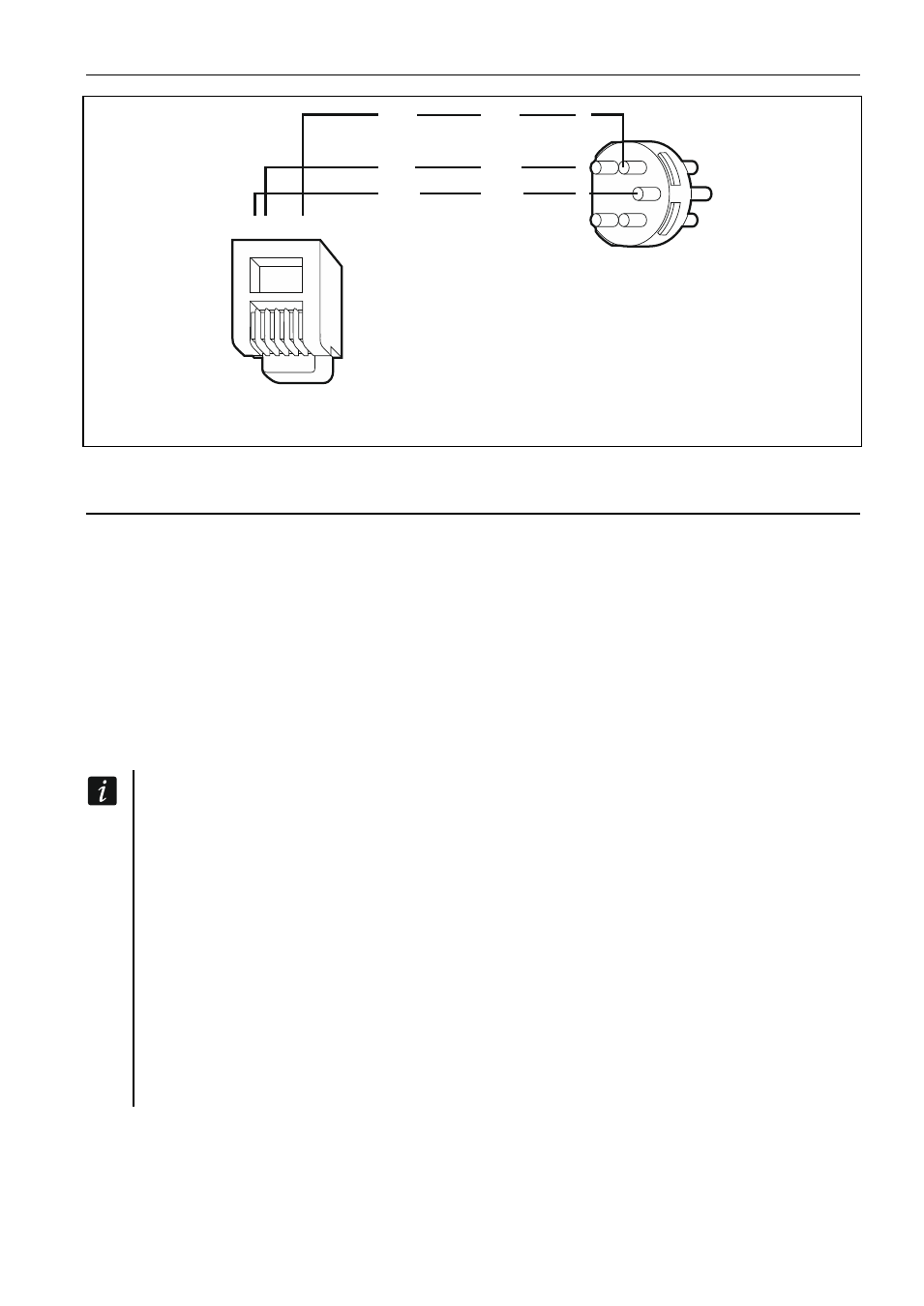

Рис. 18. Способ подключения принтера с помощью штекера DIN 5-pin (вид со стороны
точек пайки). С левой стороны – штекер RJ, подключаемый к разъему на плате ПКП.
6.
Нумерация зон и выходов в системе
Зонам и выходам назначаются номера автоматически:
•
проводные зоны и выходы на плате электроники имеют номера от 1 до 16.
•
зонам в клавиатурах номера назначаются во время процесса идентификации
клавиатур на основании адреса клавиатуры (см.: раздел Н
УМЕРАЦИЯ ЗОН
В
КЛАВИАТУРЕ
, с. 15).
•
зонам и выходам в модулях расширения и контроллере ACU-120 / ACU-270 /
ACU-100 / ACU-250
номера назначаются во время процесса идентификации модулей
расширения. Нумерация зависит от адреса модуля расширения в системе (зонам
в модуле расширения с низшим адресом назначаются низшие номера, чем зонам
в модуле расширения с высшим адресом).
ПКП бронирует для каждого идентифицированного модуля расширения 8 зон
в системе. Исключение – это модуль расширения INT-ADR / CA-64 ADR
и контроллер ACU-120 / ACU-270 / ACU-100 / ACU-250, для этих модулей
может быть забронировано 48 зон. В случае моделей расширения INT-ADR /
CA-64
ADR количество забронированных зон зависит от числа подключенных
к нему извещателей с установленным модулем CA-64 ADR MOD. В случае
контроллера ACU-120 / ACU-270 / ACU-100 / ACU-250 число забронированных
зон зависит от числа зарегистрированных беспроводных устройств. В обоих
случаях число забронированных зон является многократностью цифры 8.
Программа D
LOAD
X
позволяет изменить нумерацию зон и выходов в модулях
расширения (окно «Структура», закладка «Модули», кнопка «Расширенные
установки» для выбранного модуля расширения). Смена нумерации будет
действительной после повторного запуска функции идентификация модулей
расширения.
