20
Руководство по установке
SATEL
Программируя значение резистора R3, следует помнить, чтобы это значение
отличалось от значения резистора R2 не менее чем на 500 Ом.
5.8
Подключение оповещателей
К неиспользуемым программируемым силовым выходам необходимо
подключить резисторы 2,2 кОм.

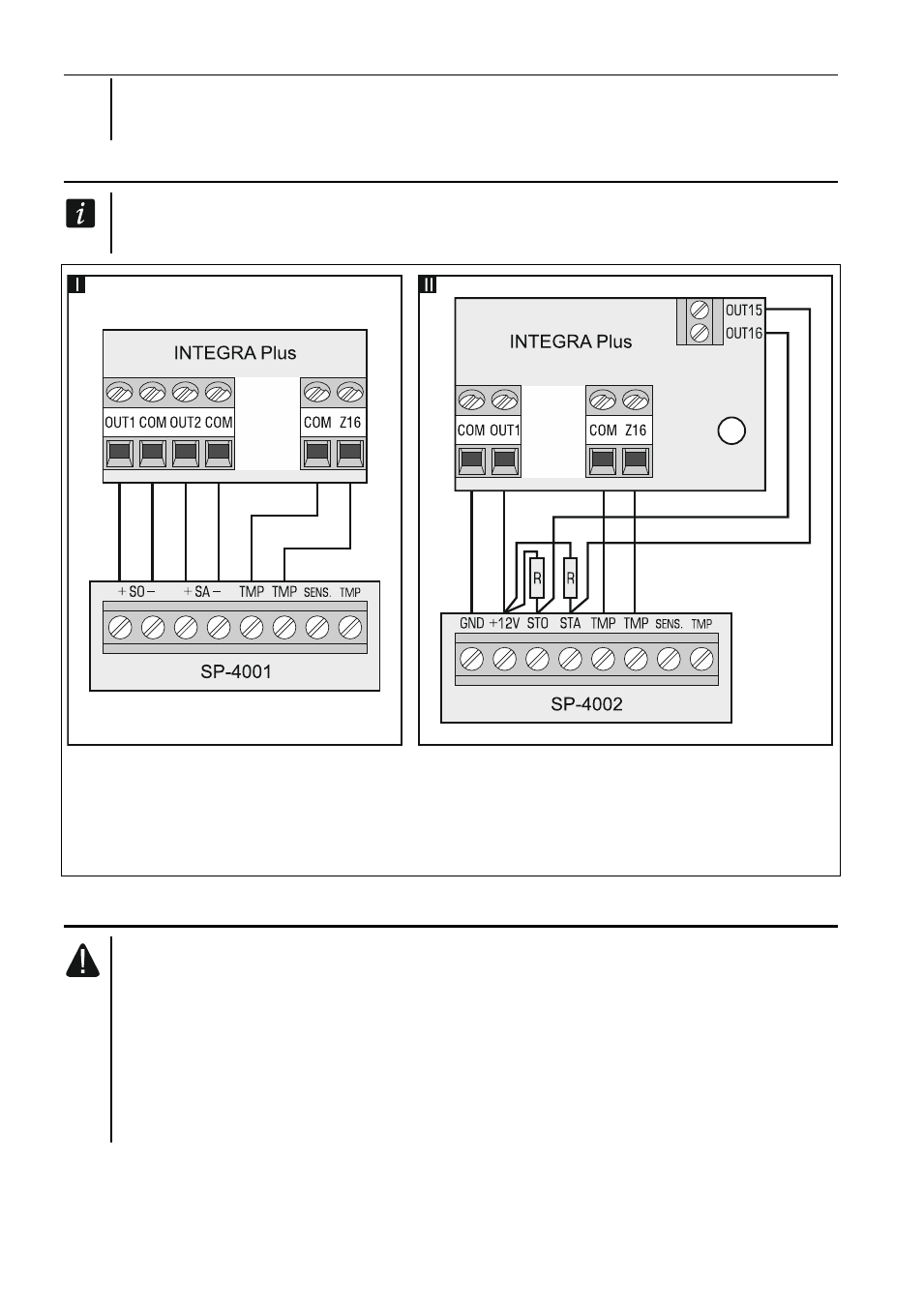

Рис. 9. Способ подключения оповещателей. I – оповещатель без собственного питания
–
сигнализацию включают силовые выходы. II - оповещатель с собственным питанием
–
сигнализацию включают слаботочные выходы, а силовые выходы выполняют
функцию выходов питания. Значение резисторов R – 2,2 кОм. К зоне Z16 (пример I и II)
подключен тамперный шлейф.
5.9
Подключение телефонной линии
Передача телефонных сигналов и сигналов системы безопасности, не
может осуществляться по одному многожильному кабелю. Такая ситуация
создает опасность повреждения системы в случае пробоя высокого
напряжения от телефонной линии.
ПКП работает только с аналоговыми абонентскими линиями.
Установщик обязан уведомить пользователя о способе подключения ПКП
к телефонной сети.
ПКП должен быть подключен непосредственно к телефонной линии (клеммы,
обозначенные TIP и RING). Остальные устройства, использующие телефонную линию
(напр. телефон, факс) следует подключать за прибором (к клеммам T-1, R-1). По этому
поводу телефонная линия должна быть подключена к ПКП четырехжильным проводом.
