SATEL
INTEGRA Plus
17
INTEGRA Plus
CA-64 O
CA-64 E

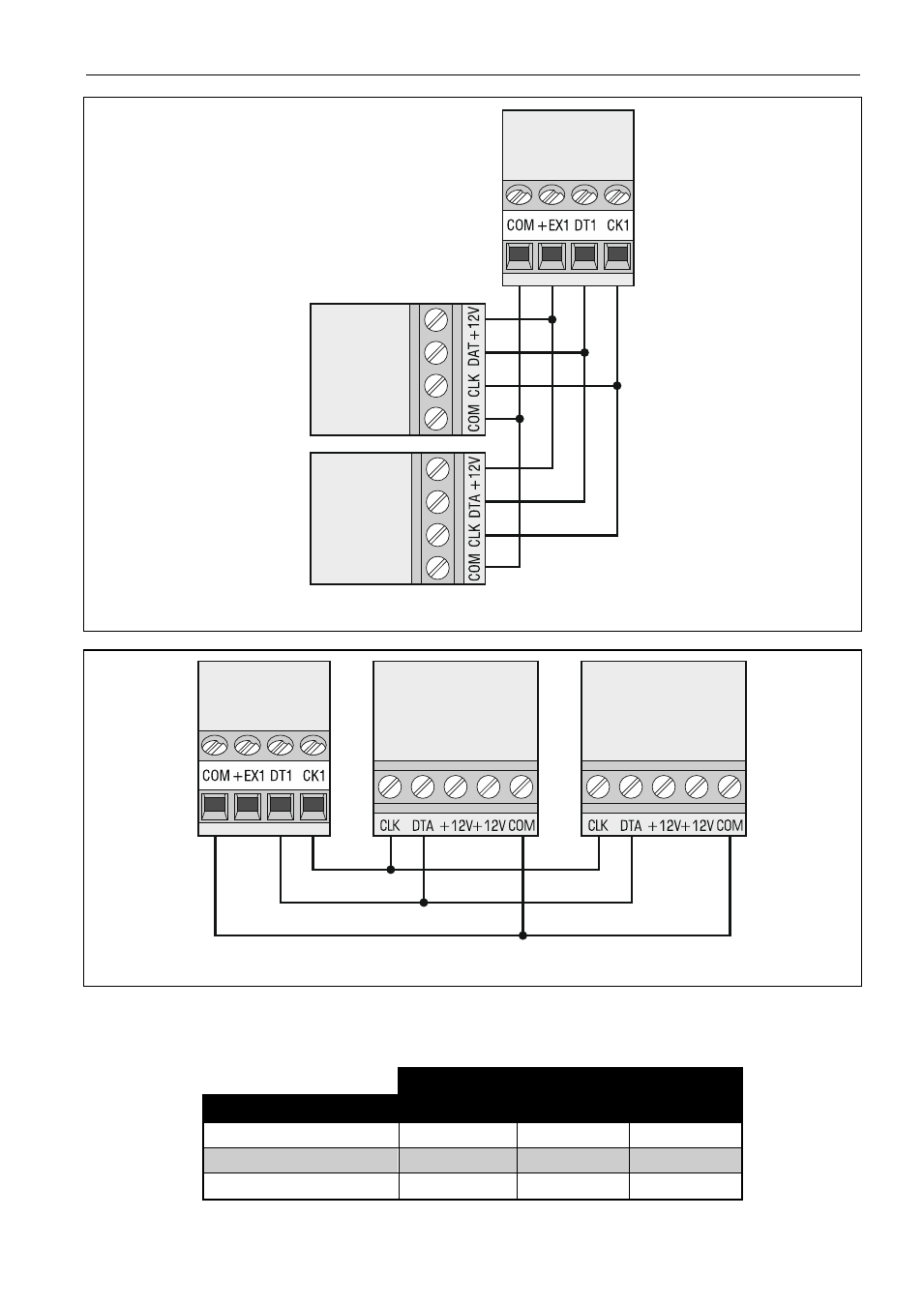

Рис. 6. Способ подключения модулей без блока питания.
INTEGRA Plus
CA-64 EPS
CA-64 ADR
Рис. 7. Способ подключения модулей с блоком питания.
В таблице 3 указано количество проводов, необходимое для правильного подключения
устройства к шине модулей расширения в случае использования провода с жилой
диаметром 0,5 мм.
CK1 / CK2
DT1 / DT2
COM
Расстояние
Количество жил
до 300 м
1
1
1
300 – 600
м
2
2
2
600 – 1000
м
2
2
4
Таблица 3.
