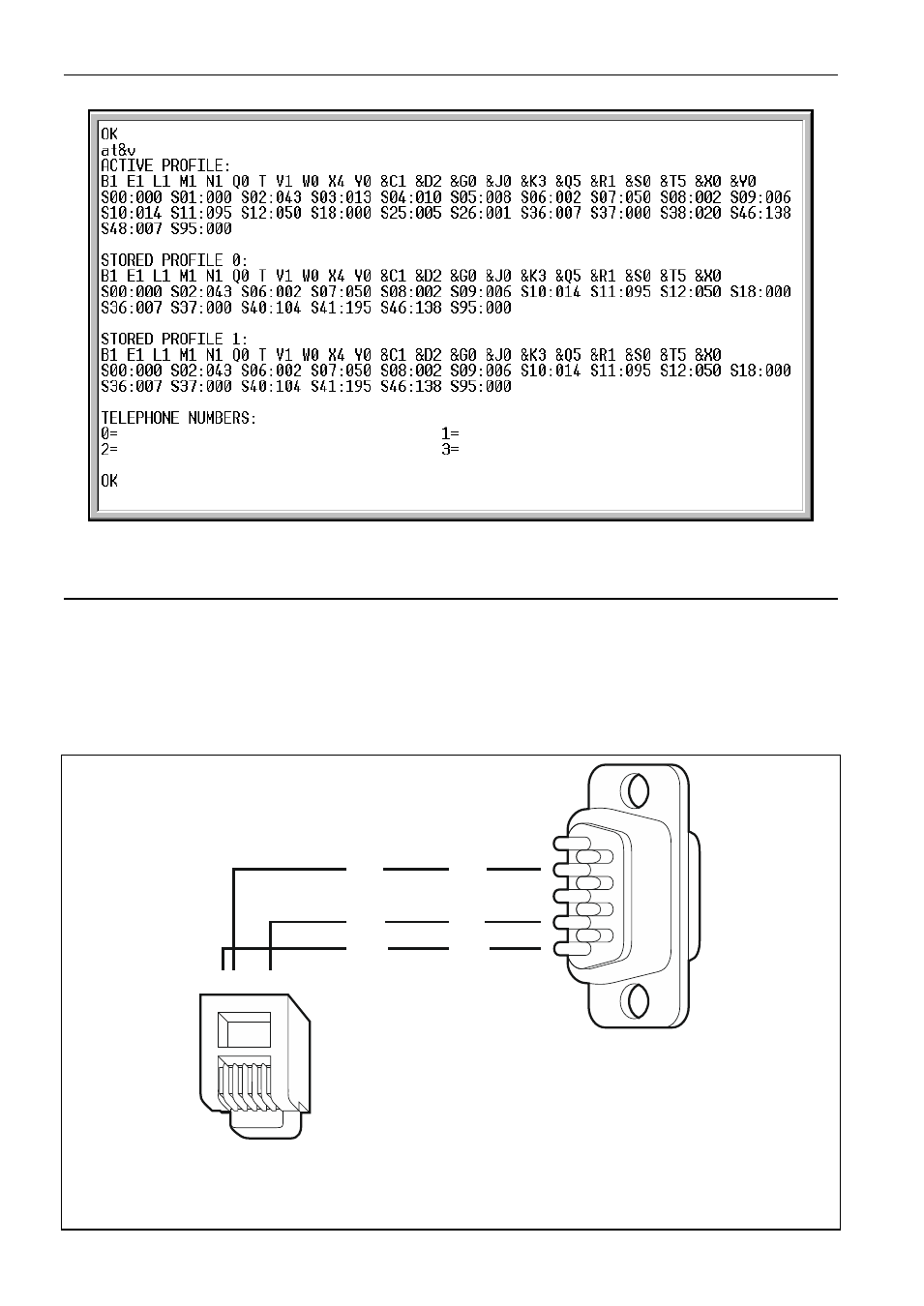

Рис. 16. Правильная установка параметров внешнего модема.
5.15
Подключение принтера
Порт RS-232 ПКП позволяет подключить принтер, оборудованный последовательным
портом. ПКП может выводить на принтер события в «сжатом» виде (каждое событие
занимает одну строку распечатка, содержащую 80 знаков) или в «расширенном»
с названиями зон, групп, пользователей и модулей (событие занимает тогда две строки
в случае принтеров, печатающих не более 80 знаков в одной строке и одну строку –
в случае принтеров, обеспечивающих печать до 132 знаков в одной строке).
4
5
TXD
COM
DSR
1
5
6
2
RXD
COM
DTR
Рис. 17. Способ подключения принтера с помощью штекера DB-9 тип «папа» (вид
со стороны точек пайки. С левой стороны – штекер RJ, подключаемый к разъему на
плате ПКП.
