16
Руководство по установке
SATEL
Адрес
клавиатуры
Номер зоны в системе
INTEGRA 64 Plus
INTEGRA 128 Plus
INTEGRA 256 Plus
Z1
Z2
Z1
Z2
Z1
Z2
0
49
50
113
114
241
242
1
51
52
115
116
243
244
2
53
54
117
118
245
246
3
55
56
119
120
247
248
4
57
58
121
122
249
250
5
59
60
123
124
251
252
6
61
62
125
126
253
254
7
63
64
127
128
255
256
Таблица 2.
5.5.3
Подключение компьютера к порту RS-232 клавиатуры
Порт RS-232 некоторых клавиатур позволяет подключать компьютер с установленной
программой G
UARD
X
(см.: рисунок 5). Для подключения рекомендуется использовать
простой неэкранированный кабель (не рекомендуется использовать кабель типа
«витая пара» – UTP, STP, FTP). Расстояние компьютера от клавиатуры не должно
превышать
10 м.
1
2
3
5
2
3
4
5

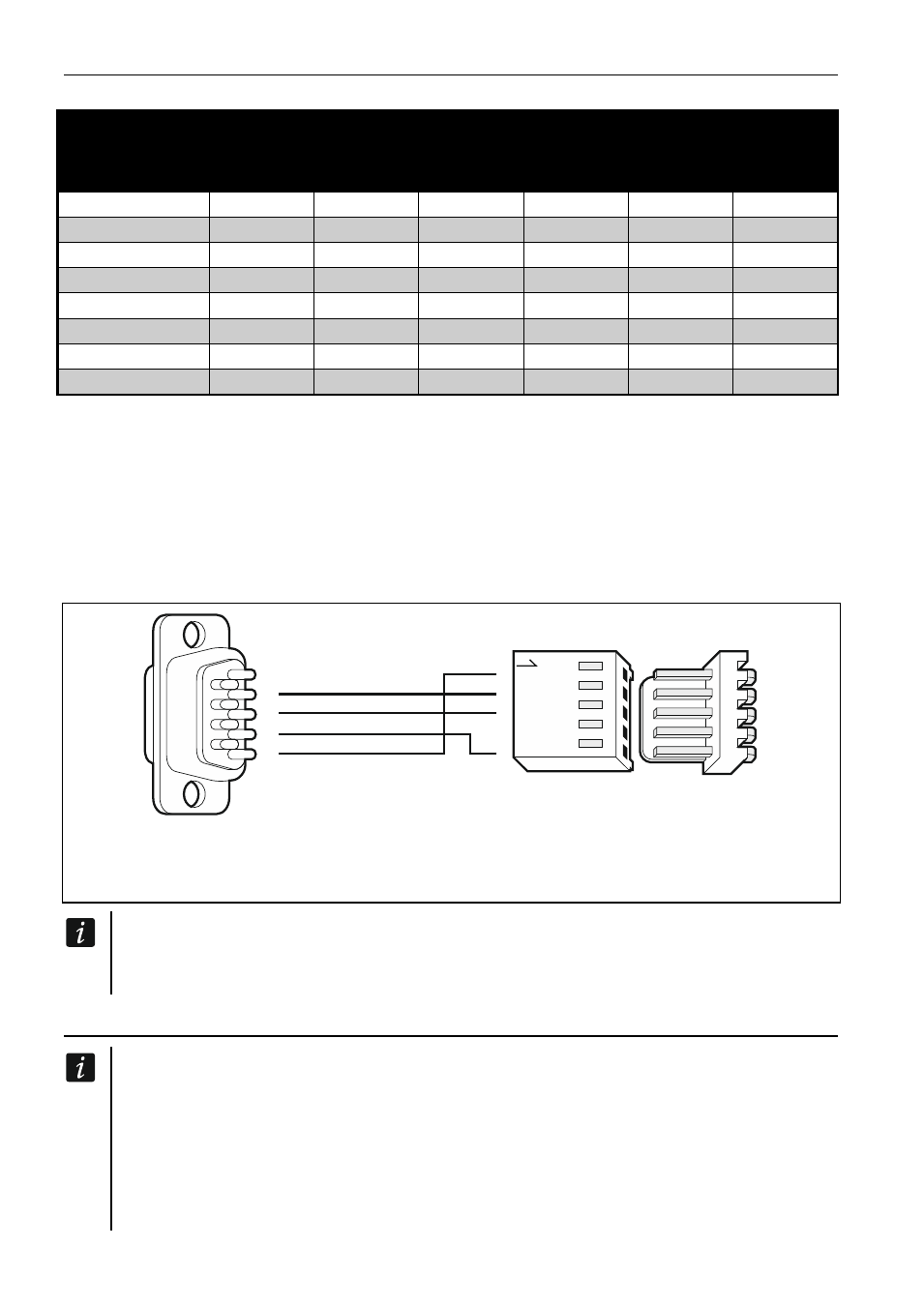

Рис. 5. Способ подключения компьютера к порту RS-232 клавиатуры. С правой стороны
–
вид разъема клавиатуры. С левой стороны – разъем DB-9 «типа мама» со стороны
точек пайки.
В клавиатурах, к которым подключен компьютер с программой G
UARD
X,
следует включить опцию С
ВЯЗЬ
RS.
В момент запуска программы G
UARD
X
обмен данными начнется автоматически.
5.6
Подключение устройств к шине модулей расширения
Провода шины должны подводиться в одном кабеле.
Общая длина шины модулей расширения не должна превышать 1000
м.
Питание модуля может осуществляться прямо от ПКП, если расстояние
между ПКП и модулем не превышает 300 м. В случае больших расстояний
питание модуля должно осуществляться от другого источника питания (блок
питания или модуль расширения с блоком питания).
