SATEL
INTEGRA Plus
21
Такое подключение позволяет ПКП перехватить телефонную линию на время звонка
и исключает возможность заблокировать передачу сообщения, например в результате
снятия трубки на параллельном аппарате (такая ситуация возможна, если ПКП
подключен к телефонной линии за телефоном).
Если на объекте, на котором установлен прибор, используется услуга ADSL, то ПКП
следует подключить за фильтром ADSL, а остальные устройства, использующие
аналоговую телефонную линию – к ПКП.
Чтобы защитить модуль автодозвона от перенапряжений, подключите клемму
к цепи защитного заземления (PE). Клемму
нельзя подключать к нейтральному
проводу (N).

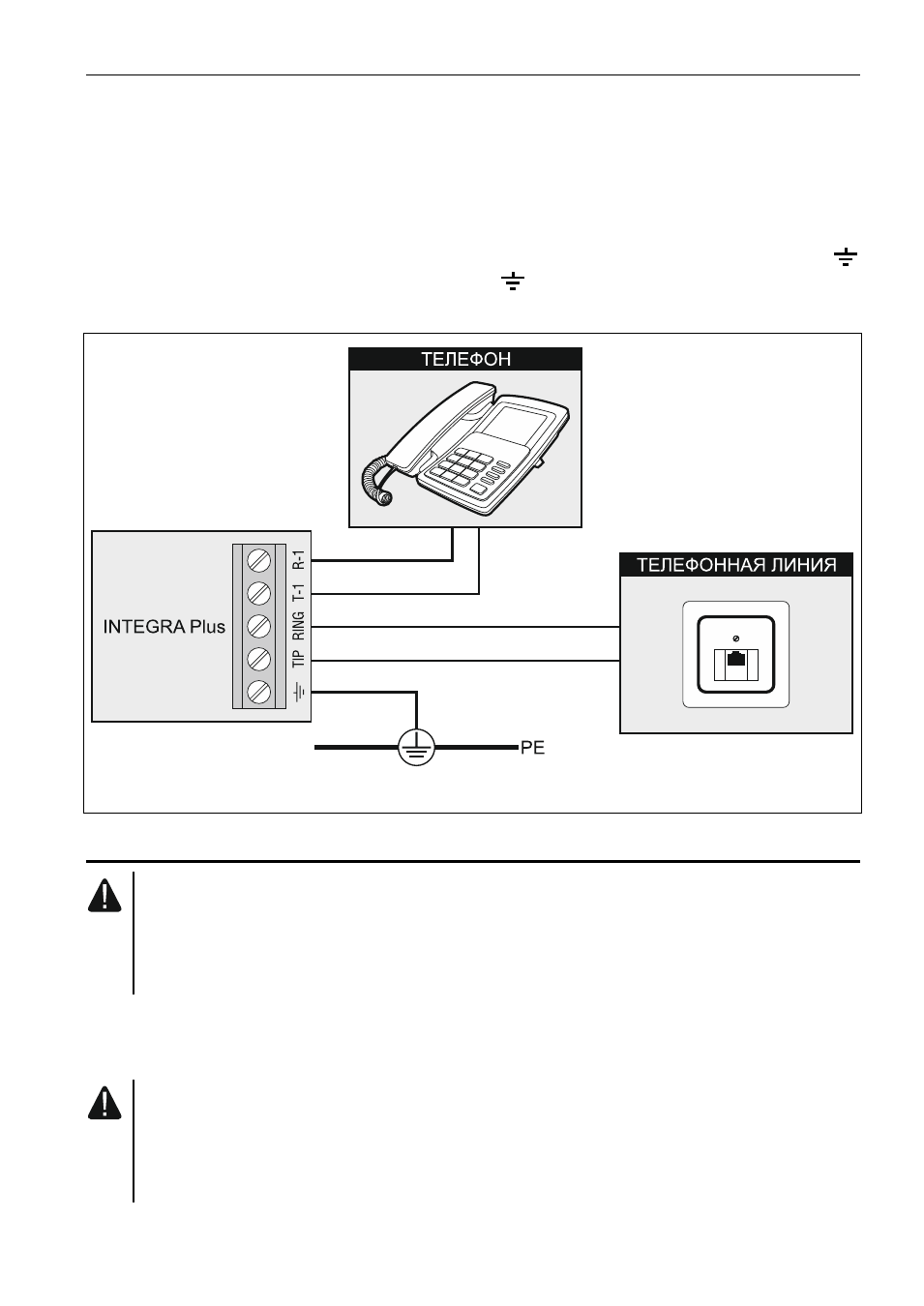

Рис. 10. Способ подключения аналоговой телефонной линии к ПКП.
5.10
Подключение питания
До подключения питания следует завершить установку системы и все
работы по подключению устройств к шине связи, к входам и к выходам.
До подключения питания следует установить в разъем, на главной плате,
батарею, поддерживающую работу часов и памяти RAM.
5.10.1
Основное питание
ПКП INTEGRA Plus должны питаться от переменного напряжения 20 В (±10%).
Рекомендуется использовать трансформатор мощностью не менее 75 ВA.
Нельзя подключать к одному трансформатору два устройства с блоком
питания.
Перед подключением трансформатора к цепи, от которой он будет
питаться, выключите в этой цепи напряжение.
