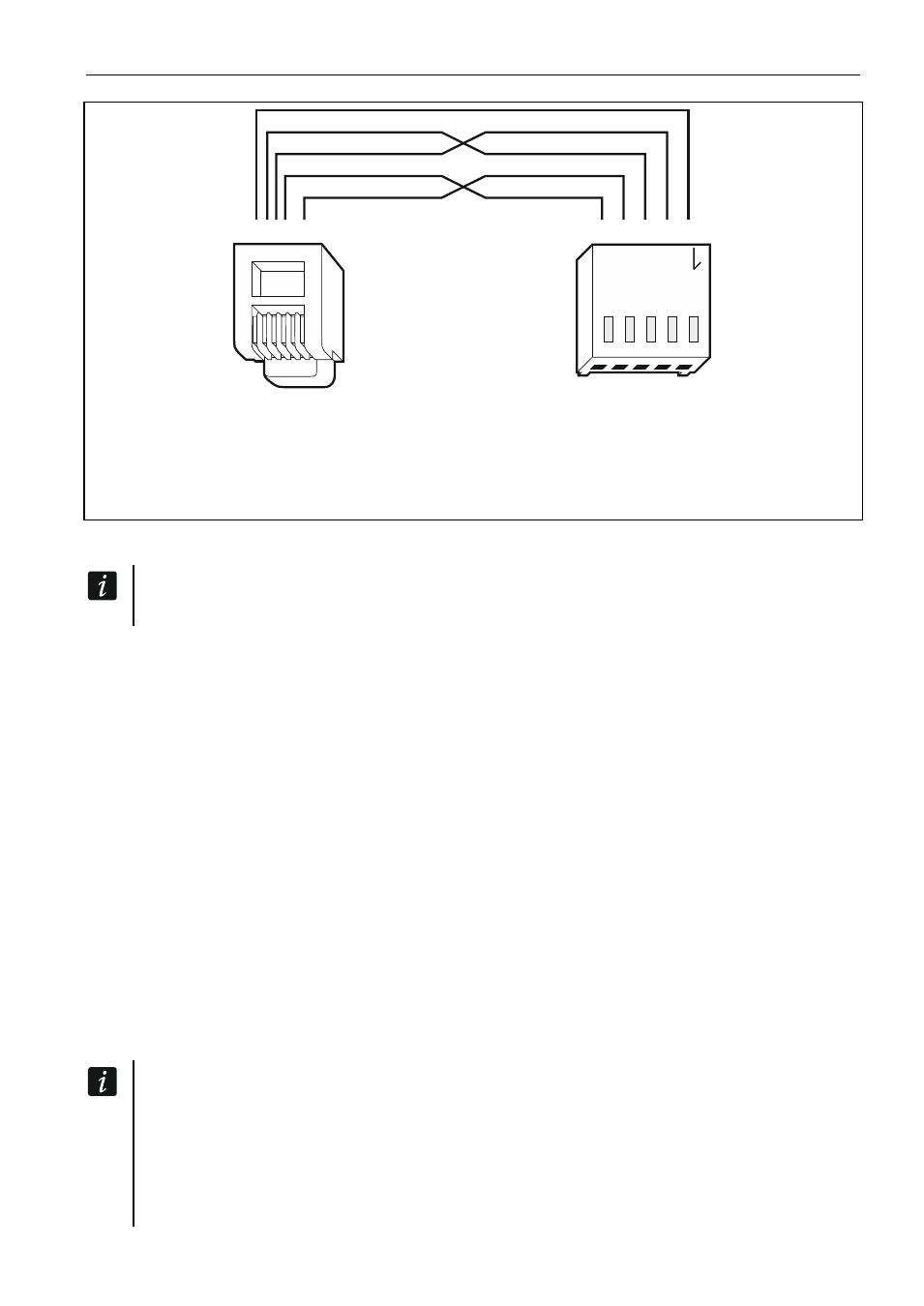

Рис. 15. Способ подключения порта RS-232 ПКП к порту внешнего модема с разъемом
PIN5 (
аналогично подключаются модуль ETHM-1 / ETHM-1 Plus и модуль GSM
компании SATEL). С левой стороны – штекер RJ, подключаемый к разъему на главной
плате ПКП. С правой стороны – штекер PIN5. Готовый кабель выпускается компанией
SATEL (RJ/PIN5).
5.14.1
Настройка модема, подключенного к ПКП
Выпускаемые компанией SATEL модемы MDM56 и MDM56 BO не требуют
настройки. Их заводская настройка обеспечивает правильную работу с ПКП.
Модем перед подключением к ПКП следует подключить к компьютеру и установить
соответствующий режим его работы с помощью программы типа Terminal.
1.
Введите команду at – модем должен ответить OK. Если этого не произошло,
впишите ate1. Если модем не ответит, проверьте подключение модуля
к компьютеру, а в установках программы типа Terminal проверьте, выбран
ли правильный COM-порт.
2.
Введите команду at&v. Модем должен предоставить список программируемых
параметров (см.: пример на рисунке 16). В блоке параметров, сохраненных в памяти
как «profil 0» (на рисунке 16 „STORED PROFILE 0”), должны находиться E1 Q0 V1 X4
&D2 &S0
и S00:000. В таком случае модем готов к работе с ПКП.
3.
Если какой-либо параметр установлен по-другому, необходимо изменить его
установку. Команда на установку параметра состоит из постоянного префикса AT
и требуемой настройки параметра (напр., если в профиле имеется E0 V0, то
правильная установка – это: ate1v1, после которой модем должен ответить OK).
4.
Введите команду at&w0, чтобы записать установки в «profil 0».
5.
Введите команду atz, затем at&v, чтобы проверить, что все параметры были
записаны правильно. Установки в ACTIVE PROFILE должны соответствовать
установкам в STORED PROILE 0 (внимание: часто в блоке STORED PROIFILE
количество параметров меньше чем в ACTIVE PROFILE – это нормальная ситуация).
Регистр S0 модема задается командой ats0=0 (на рисунке 16 модем
показывает установку регистра в несколько другом виде S00:000).
При перезапуске модема ПКП выдает команду ATZ, на настройку согласно
параметрам, сохраненным в «profil 0». По этому поводу не имеет значения
текущая установка параметров, описанных в пункте 2 («ACTIVE PROFILE»),
но важно, чтобы параметры были заданы правильно в «profil 0».
