26
Руководство по установке
SATEL
1
5
6 43
4
5
2
RXD
COM
RTS
TXD
3
DSR
6
7

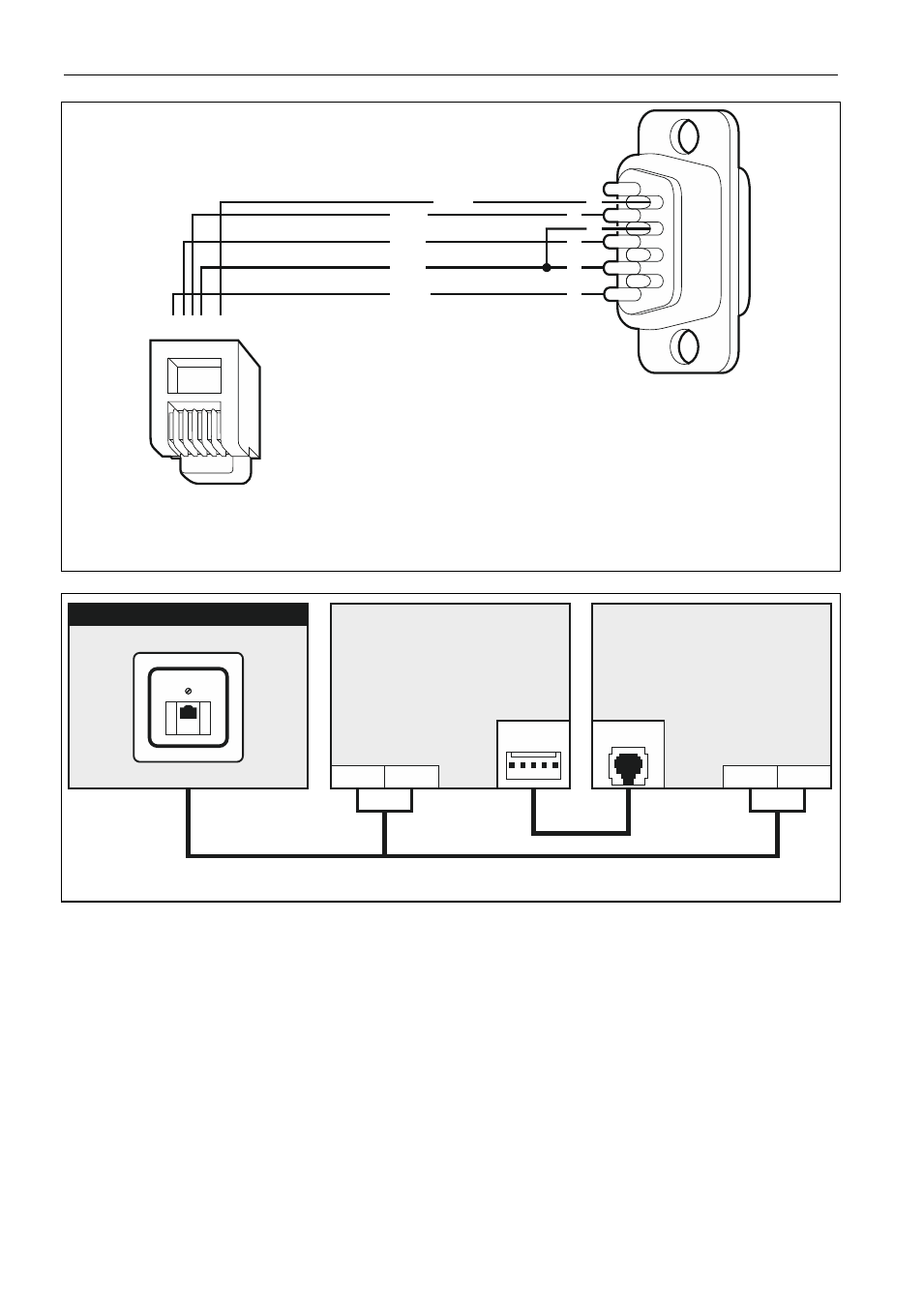

Рис. 13. Способ подключения порта RS-232 ПКП к порту модема, оборудованному
разъемом DB-9. С левой стороны – штекер RJ, подключаемый к разъему на главной
плате ПКП. С правой стороны – штекер DB-9 типа «папа» со стороны точек пайки.
RS-232
INTEGRA Plus
TIP RING
RS-232
MDM56 BO
TIP RING
ТЕЛЕФОННАЯ ЛИНИЯ
Рис. 14. Схема подключения модема MDM56 BO к ПКП.
