Yaesu FT-857 - Инструкция (Страница 7)

Радиостанция Vertex Standard FT – 857
ООО «Компас + Радио» (095) 956-13-94
7

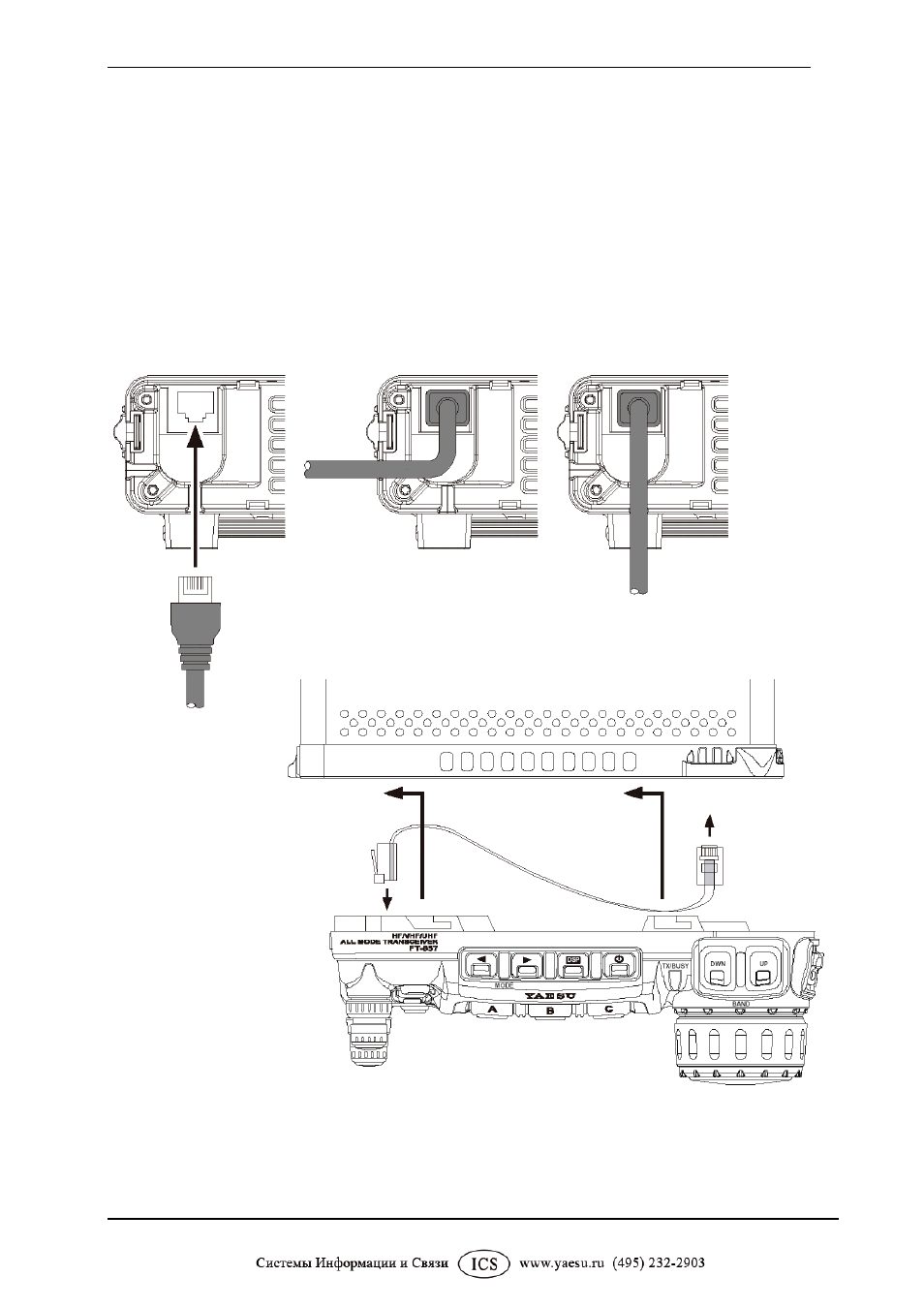

Установка микрофона и передней панели.
1. Вставьте разъем микрофона в соответствующий разъем радиостанции, как
показано на рисунке.
2. Для удобства пользования предусмотрены два направления вывода микрофонного
кабеля из панели радиостанции. Проложите кабель в желаемую сторону, как
показано на рисунке.
3. Соедините панель с радиостанцией при помощи кабеля управления.
4. Установите панель радиостанции как показано на рисунке. Когда панель встанет на
место, Вы услышите щелчок.
5. Чтобы снять переднюю панель, большим пальцем левой руки нажмите (не сильно)
на защелку с левой стороны панели, а затем сдвиньте панель вправо и на себя.
