Инструкция по эксплуатации Yaesu FT-857
Страница 19
Радиостанция Vertex Standard FT – 857
ООО «Компас + Радио» (095) 956-13-94
19

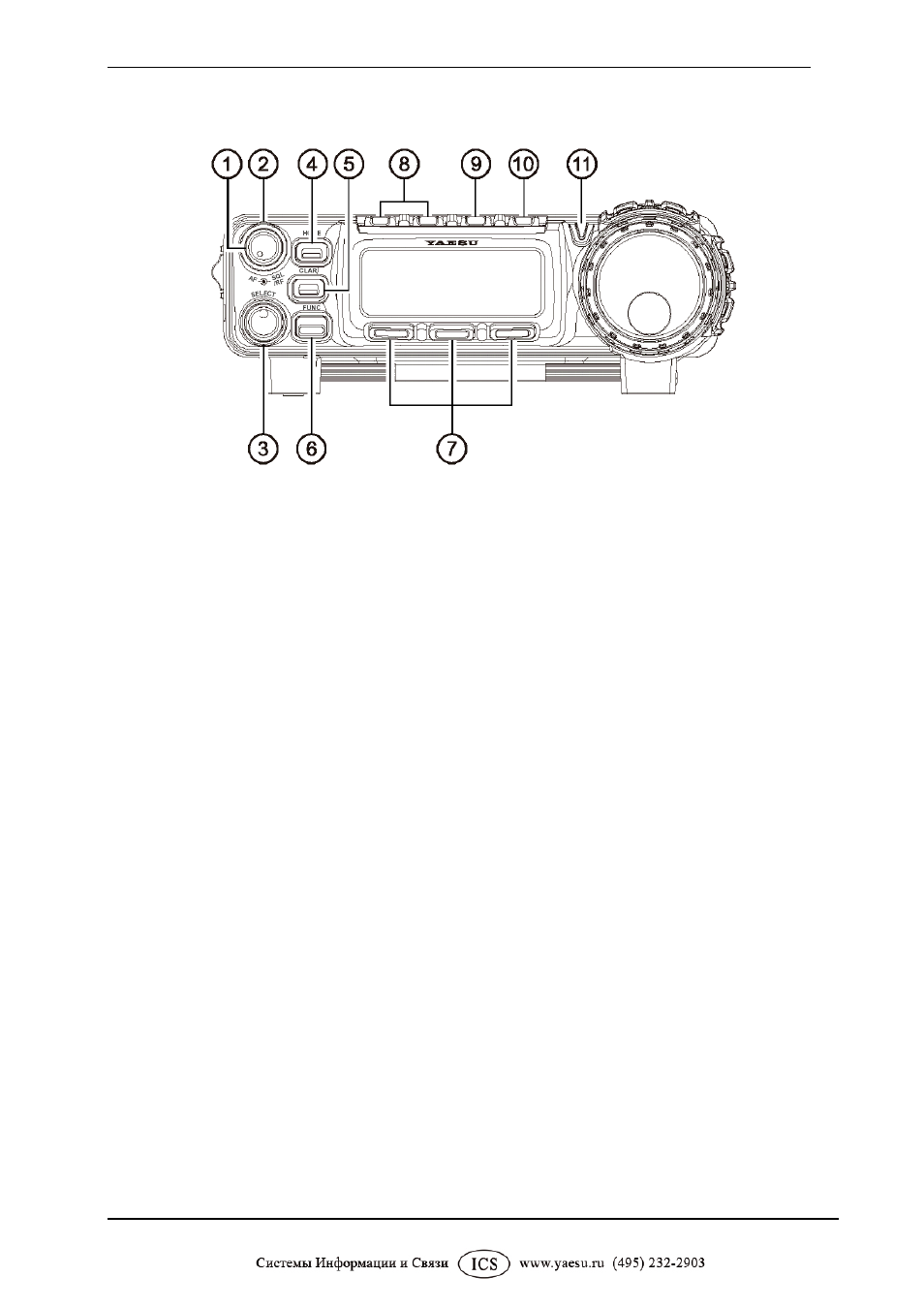

ОРГАНЫ КОНТРОЛЯ И УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
1
Ручка AF
Ручка VOL (внутренняя) служит для регулировки уровня громкости внутреннего или
внешнего громкоговорителя. Вращение по часовой стрелке увеличивает уровень
громкости.
2
Ручка SQL/RF
В американской версии радиостанции ручка SQL/RF (внешняя) регулирует усиление РЧ и
ПЧ каскадов приемника. При помощи пункта меню номер 080 [SQL/RF GAIN] можно
изменить функцию этой ручки на регулировку уровня шумоподавителя, который
используется для подавления нежелательных сигналов в отсутствие полезного.
3
Ручка SELECT
Этот поворотный переключатель используется для VFO(прямой) подстройки частоты,
выбора из памяти, и выбора функций кнопок [A], [B], [C].
4
Кнопка HOME
При нажатии этой кнопки, из памяти автоматически вызывается домашний канал.
5
Кнопка CLAR
При нажатии этой кнопки активируется функция Подавления Помех Приемника. Когда
эта функция активирована, ручка SELECT используется для установки отстройки до
±9.99 кГц. При этом частота передатчика не отстраивается.
Нажмите и удерживайте эту кнопку более одной секунды для активации функции сдвига
ПЧ, которая позволяет Вам использовать ручку SELECT для подстройки центральной
частоты полосы пропускания фильтров ПЧ.
