Радиостанция Vertex Standard FT – 857
ООО «Компас + Радио» (095) 956-13-94
33

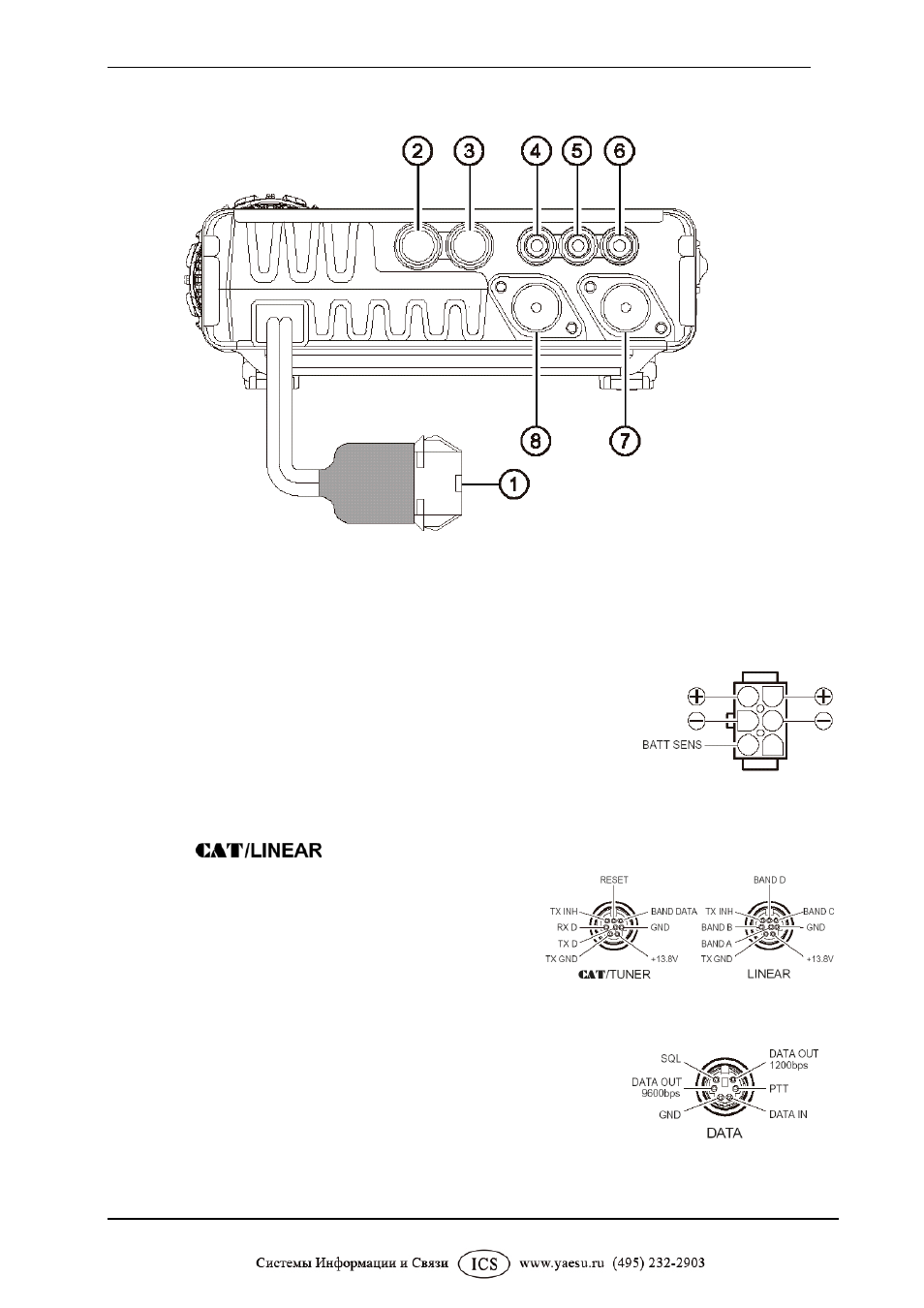

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ РАДИОСТАНЦИИ.
1 Разъем INPUT/ПИТАНИЕ
Этот разъем служит для подключения питания к радиостанции. Подключите к этому
разъему входящий в комплект поставки кабель питания. С другой стороны подключите
кабель к автомобильной аккумуляторной батарее, или другому источнику постоянного
напряжения, поддерживающему ток не менее 22 А при
постоянном напряжении 13,8 В. Убедитесь, что красный провод
присоединен к Положительной (+) клеме источника питания, а
черный к Отрицательной (-) клеме. Этим разъемом также
обеспечивается
управление выходной мощностью
радиостанции. Если заземлить третий контакт разъема (BAT
SENS),
радиостанция автоматически переключится на
мощность 20 Вт (на 430 МГц 10 Вт).
2 Разъем (Антенный тюнер/Линейный усилитель)
Этот 8-контактный мини-DIN разъем используется
для подключения внешнего автоматического
антенного тюнера FC-30. Он также служит для
подключения персонального компьютера для
контроля работы CAT системы, и для подключения
линейного усилителя VL-1000.
3
Разъем DATA/ДАННЫЕ
Этот 6-контактный мини-DIN разъем для AFSK сигналов от
Контроллера Оконечного Узла (TNC). В этот разъем также
выведены следующие сигналы: Принимаемый Аудио Сигнал
фиксированного уровня, РТТ, Состояние Шумоподавителя, и
Заземление.
