Радиостанция Vertex Standard FT – 857
ООО «Компас + Радио» (095) 956-13-94
119
ДОПОЛНИТЕЛЬНЫЙ БЛОК ЦИФРОВОГО СИГНАЛЬНОГО
ПРОЦЕССОРА DSP-2
DSP-2 – высокоэффективная технология фильтрации, которая значительно
улучшает процессы приема и передачи.
1. Выключите радиостанцию, путем нажатия и удерживания кнопки POWER в
течение секунды, затем отключите DC кабель от разъема питания на задней панели
радиостанции.

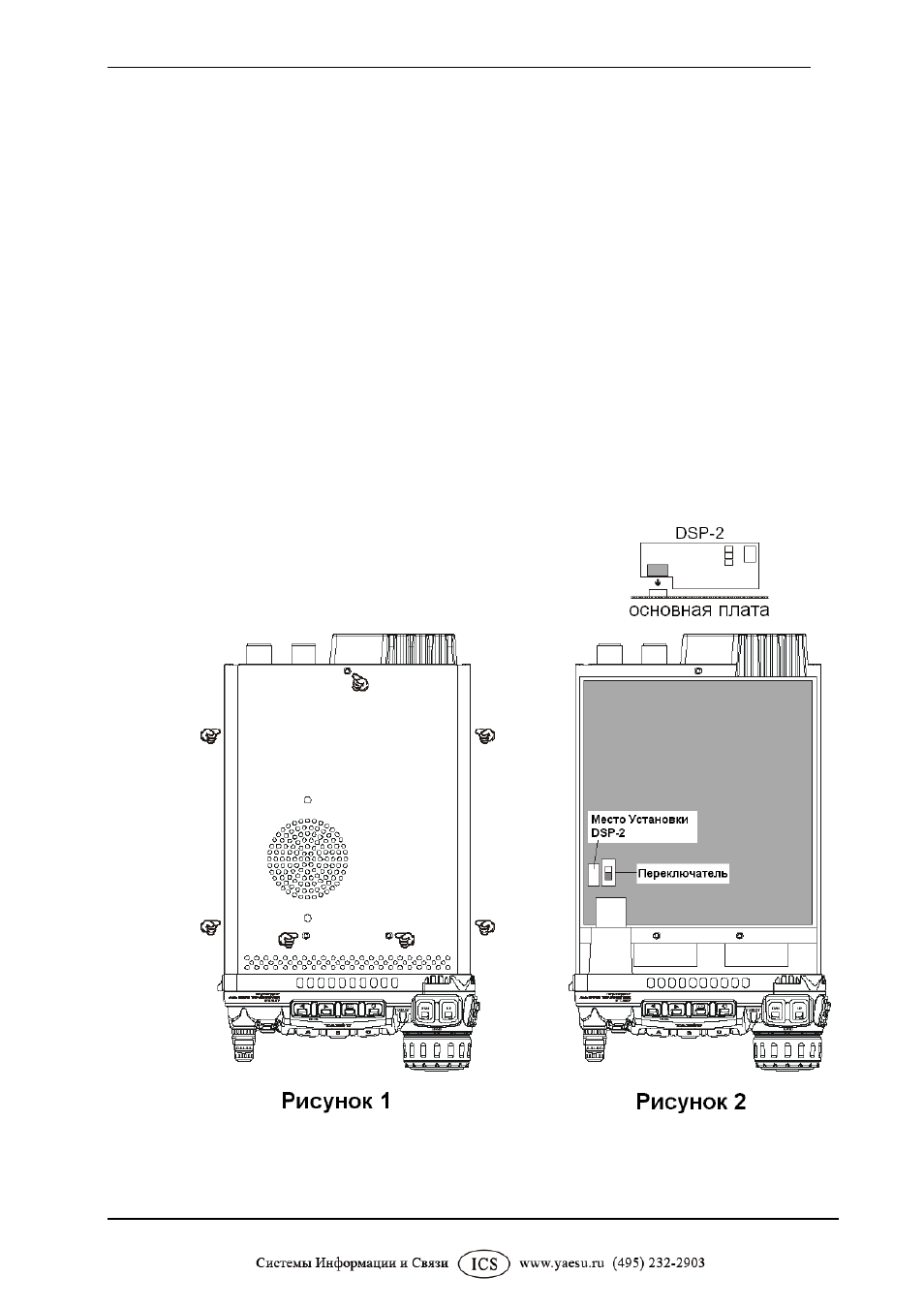

2. В соответствии с Рисунком 1, снимите верхнюю крышку радиостанции, удалив
семь винтов, и отсоедините провод громкоговорителя от главной платы
радиостанции.
3. В соответствии с Рисунком 2, найдите пустой 16-контактный разъем, и подключите
к нему модуль DSP-2.
4. Передвиньте маленький переключатель, расположенный рядом с 16-контактным
разъемом в положение «D».
5. Установите обратно верхнюю крышку (не забудьте подключить громкоговоритель)
и закрутите семь винтов.
6. Теперь установка DSP-2 полностью закончена. Подключите обратно DC кабель к
разъему питания.
