Радиостанция Vertex Standard FT – 857
ООО «Компас + Радио» (095) 956-13-94
121
ДОПОЛНИТЕЛЬНЫЙ ВЫСОКОСТАБИЛЬНЫЙ ОПОРНЫЙ ГЕНЕРАТОР
ТСХО-9
Генератор ТСХО-9 обеспечивает высокую стабильность в широком диапазоне
температур, что повышает качество работы в цифровых режимах.
1. Выключите радиостанцию, путем нажатия и удерживания кнопки POWER в
течение секунды, затем отключите DC кабель от разъема питания на задней панели
радиостанции.

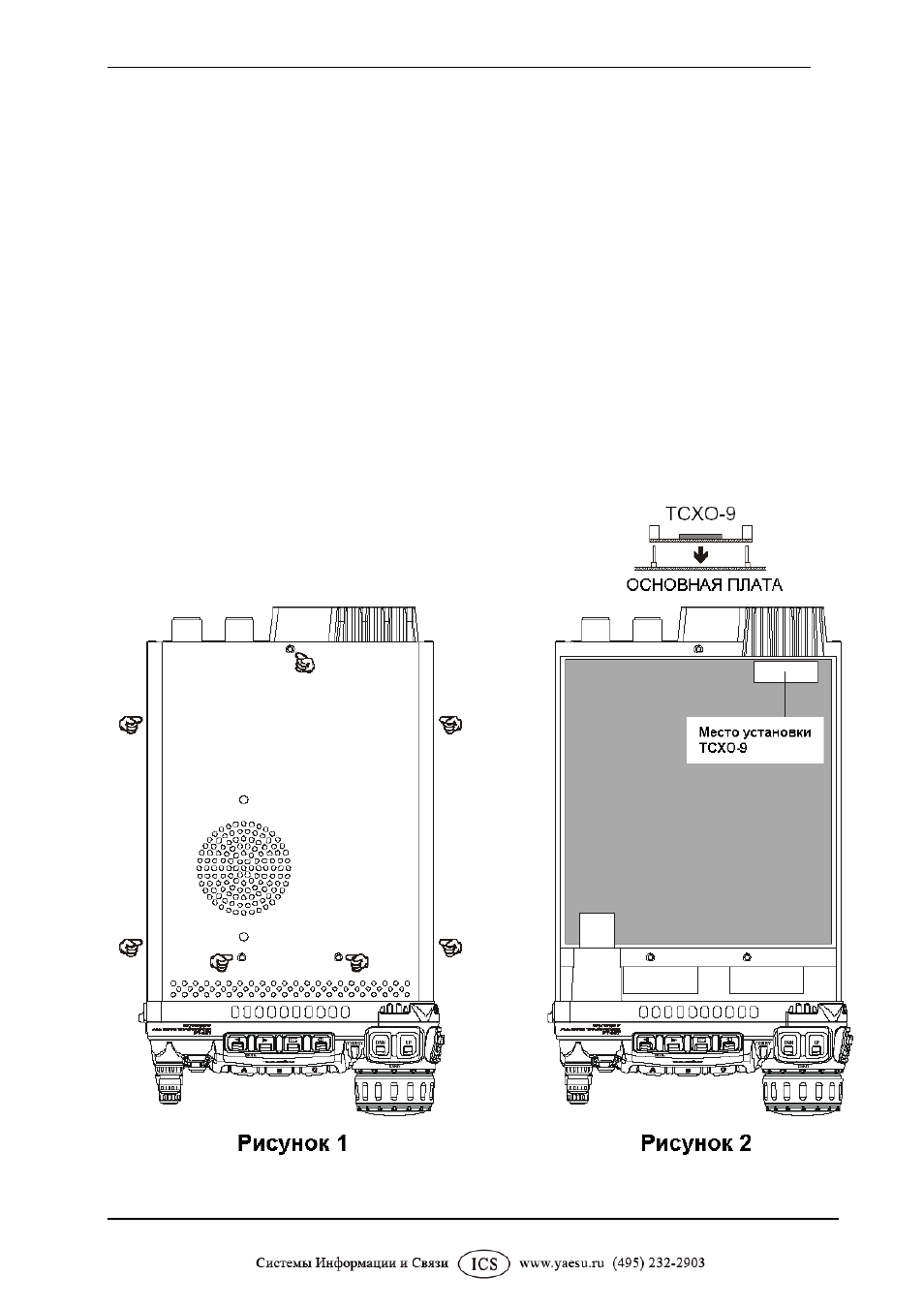

2. В соответствии с Рисунком 1, снимите верхнюю крышку радиостанции, удалив
семь винтов, и отсоедините провод громкоговорителя от главной платы
радиостанции.
3. В соответствии с Рисунком 2, найдите на главной плате установленный в
радиостанцию блок опорного генератора REF UNIT. Удалите REF UNIT с платы.
Разместите ТСХО-9 так, чтобы его разъемы совпали с соответствующими
разъемами на плате, и, надавив, установите его.
4. Установите обратно верхнюю крышку (не забудьте подключить громкоговоритель)
и закрутите семь винтов.
5. Теперь установка генератора ТСХО-9 полностью закончена. Подключите обратно
DC кабель к разъему питания.
