Радиостанция Vertex Standard FT – 857
ООО «Компас + Радио» (095) 956-13-94
16
Подключение линейного усилителя
Радиостанция FT-857 имеет линии контроля и управления для простого
подключения к большинству из доступных усилителей мощности:
- антенные разъемы («HF/50 МHz» и «144/430 МHz»);
- контроль T/R (на Прием – разомкнуто от земли, на Передачу - замкнуто на землю);
- разъем регулировки уровня сигнала (управляющее напряжение от 0В до –4В DC);

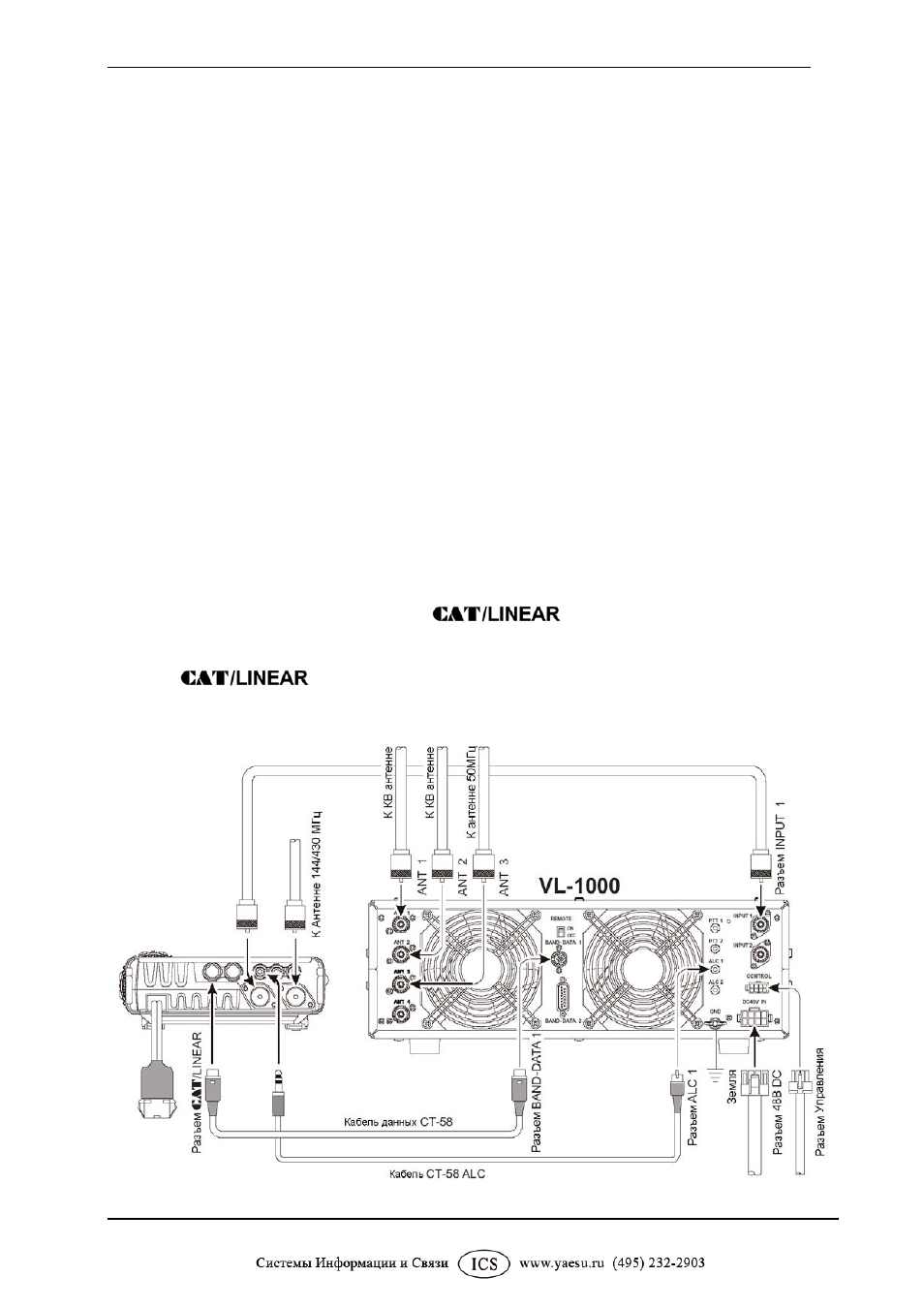

- при подключении к 1КВт линейному усилителю VL-1000, опциональный СТ-58
интерфейсный кабель обеспечит простое соединение (необходимо только в режиме
меню 020 [CAT/LIN/TUN] установить значение «LINEAR»).
На задней панели радиостанции находится 8-пиновый разъем CAT/LINEAR (тип
разъема - миниатюрный DIN). Контакт «TX GND» обеспечивает при передаче замыкание
на землю, для T/R контроля Вашего линейного усилителя. АСС разъем типа
миниатюрного стерео разъема, с возможностью подключения внешнего ALC.
Центральная площадка – обратная земля. Кольцевая схема АСС разъема, при замыкании
на землю, переводит FT-857 в режим передачи с посылом постоянной CW несущей, для
возможной подстройки усилителя (или антенного тюнера).
Заметьте, что некоторые усилители, особенно УКВ или УВЧ усилители,
поддерживают два способа переключения Т/R: приложенное напряжение +13В, или
замыкание на землю.
Удостоверьтесь в том, что Ваш усилитель сконфигурирован на переключение через
замыкание на землю, как разъем (контакт «TX GND») Вашей
радиостанции. Многие усилители используют для смены состояния чувствительность по
РЧ. В этом случае Вы можете использовать сигнал управления T/R от контакта «TX GND»
разъема
для управления КВ усилителем, и чувствительность по РЧ для
УКВ или УВЧ усилителя.
