УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ АКСЕССУАРОВ
ДОПОЛНИТЕЛЬНЫЕ ФИЛЬТРЫ: YF-122S, YF-122C, И YF-122CN
1. Выключите радиостанцию, путем нажатия и удерживания кнопки POWER в
течение секунды, затем отключите DC кабель от разъема питания на задней панели
радиостанции.

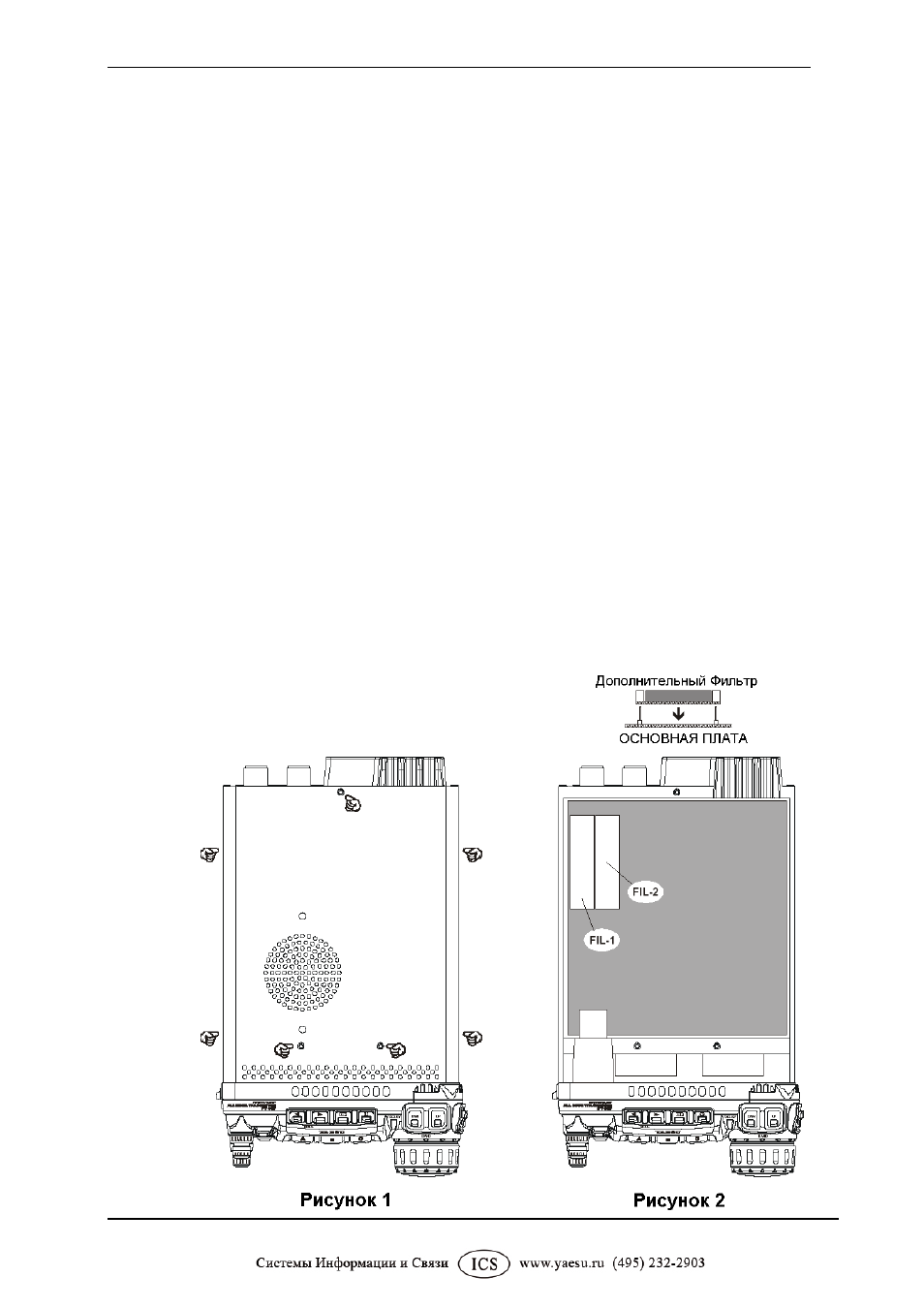

2. В соответствии с Рисунком 1, снимите верхнюю крышку радиостанции, удалив
семь винтов, и отсоедините провод громкоговорителя от главной платы
радиостанции.
3. В соответствии с Рисунком 2, найдите место для установки дополнительных
фильтров. Расположите фильтр так, чтобы его разъемы совпали с
соответствующими разъемами на плате, и, надавив, установите его. Разъем на
плате является универсальным для любого фильтра.
4. Установите обратно верхнюю крышку (не забудьте подключить громкоговоритель)
и закрутите семь винтов.
5. Теперь установка фильтра полностью закончена. Подключите обратно DC кабель к
разъему питания.
Для использования дополнительного фильтра нажмите кнопку [B](2.3, 500, или
300) (в ряде Мультифункций «n»), для активирования дополнительного фильтра,
установленного в слот «FIL1». Нажмите кнопку [С](2.3, 500, или 300) (в ряде
Мультифункций «n»), для активирования дополнительного фильтра, установленного в
слот «FIL2».
Примечание: Если Вы хотите использовать дополнительный фильтр для передачи в
режиме SSB, измените установки в Меню 086 [TX IF FILTER] на «FIL1» или «FIL2»
(слот, в который Вы установили дополнительный фильтр YF-122S).
