Радиостанция Vertex Standard FT – 857
ООО «Компас + Радио» (095) 956-13-94
114

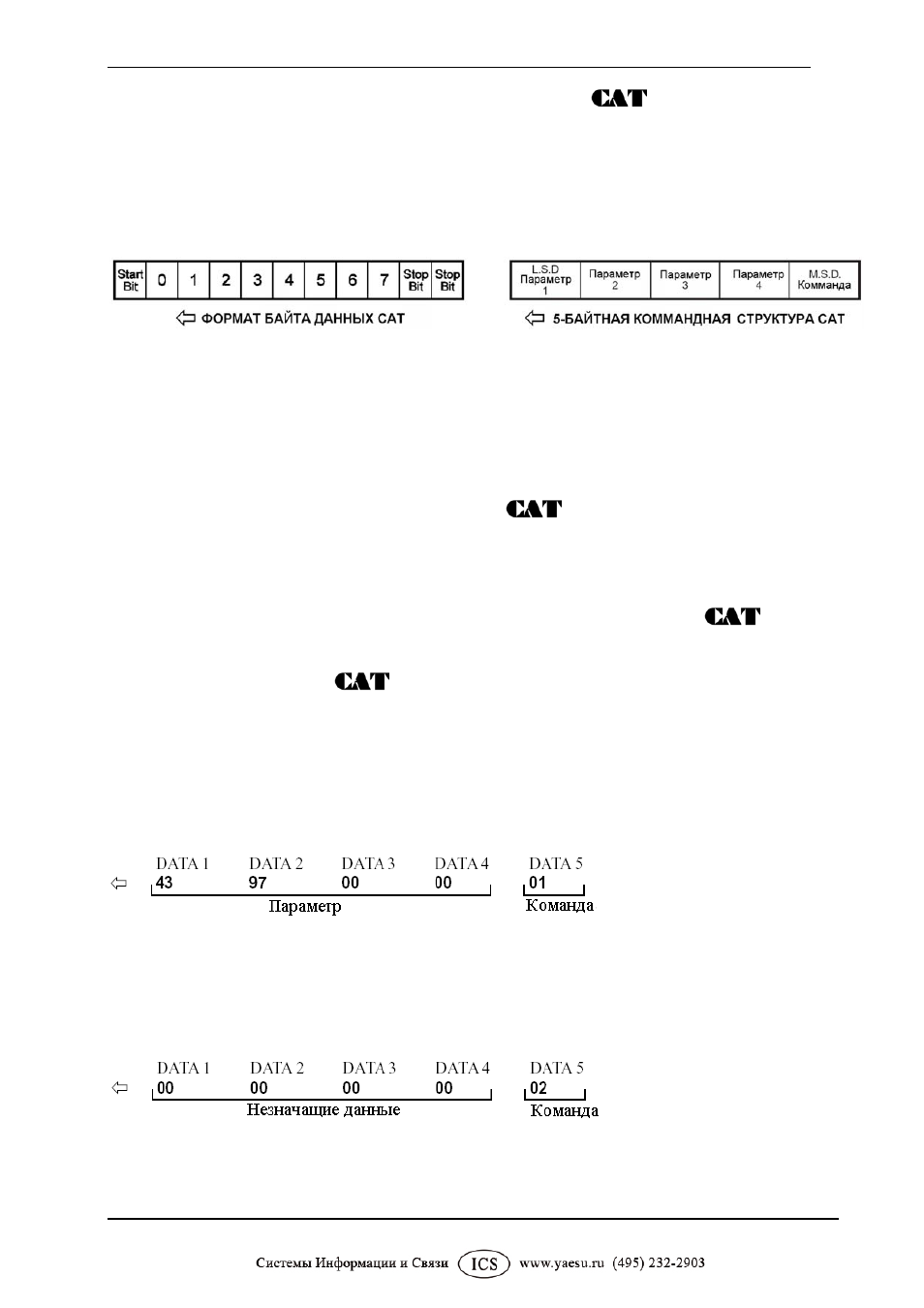

Протокол обмена данными
Все команды, посылаемые компьютером на радиостанцию, содержат пятибайтные
блоки с интервалом до 200 мс между каждым байтом. Последний байт в каждом блоке
является операционным кодом инструкции, тогда как первые четыре байта – аргументом
(или параметрами этой инструкции, или незначащими значениями, дополняющими блок
до пяти байт). Каждый байт состоит из первого стартового бита, 8 бит данных, бита
проверки четности, и двух стоповых битов.
17 операционных кодов для радиостанции FT-857 показаны в таблице на
следующей странице. Большинство из этих операционных кодов являются командами
Вкл./Выкл. различных операций (к примеру «PTT ON» и «PTT OFF»). Большинство из
команд требуют также установки значения параметров. В независимости от
присутствующих параметров, каждый посылаемый Блок Команды должен состоять из
пяти байт.
Поэтому, любая, управляющая системой программа, должна формировать
пятибайтные блоки в соответствии с операционном кодом инструкции, формировать
необходимые параметры, и добавлять незначащие байты аргумента до длины в пять байт
(незначащие байты могут содержать любые значения). Составленная пятибайтная
посылка (операционный код инструкции посылается последним) передается с компьютера
на ЦП радиостанции FT-857 через последовательный порт, посредством
/LINEAR
разъема радиостанции.
Все данные системы представляются в шестнадцатеричном формате.
Составление и передача САТ команд
Пример №1: Установка частоты VFO 439.70 МГц
В соответствии с перечнем команд САТ, операционный код «Установки частоты»
01.
Записываем операционный код в положение 5-го бита данных, затем записываем частоту
в первые четыре бита данных:
Посылаем полученные пять байт в последовательности, описанной выше.
Пример №2: Включение режима работы на разнесенных частотах.
В соответствии с перечнем команд САТ, операционный код «Вкл. Разнесенный
режим» 02. Записываем операционный код в положение 5-го бита данных, добавляем
незначащие биты во все другие блоки данных.
