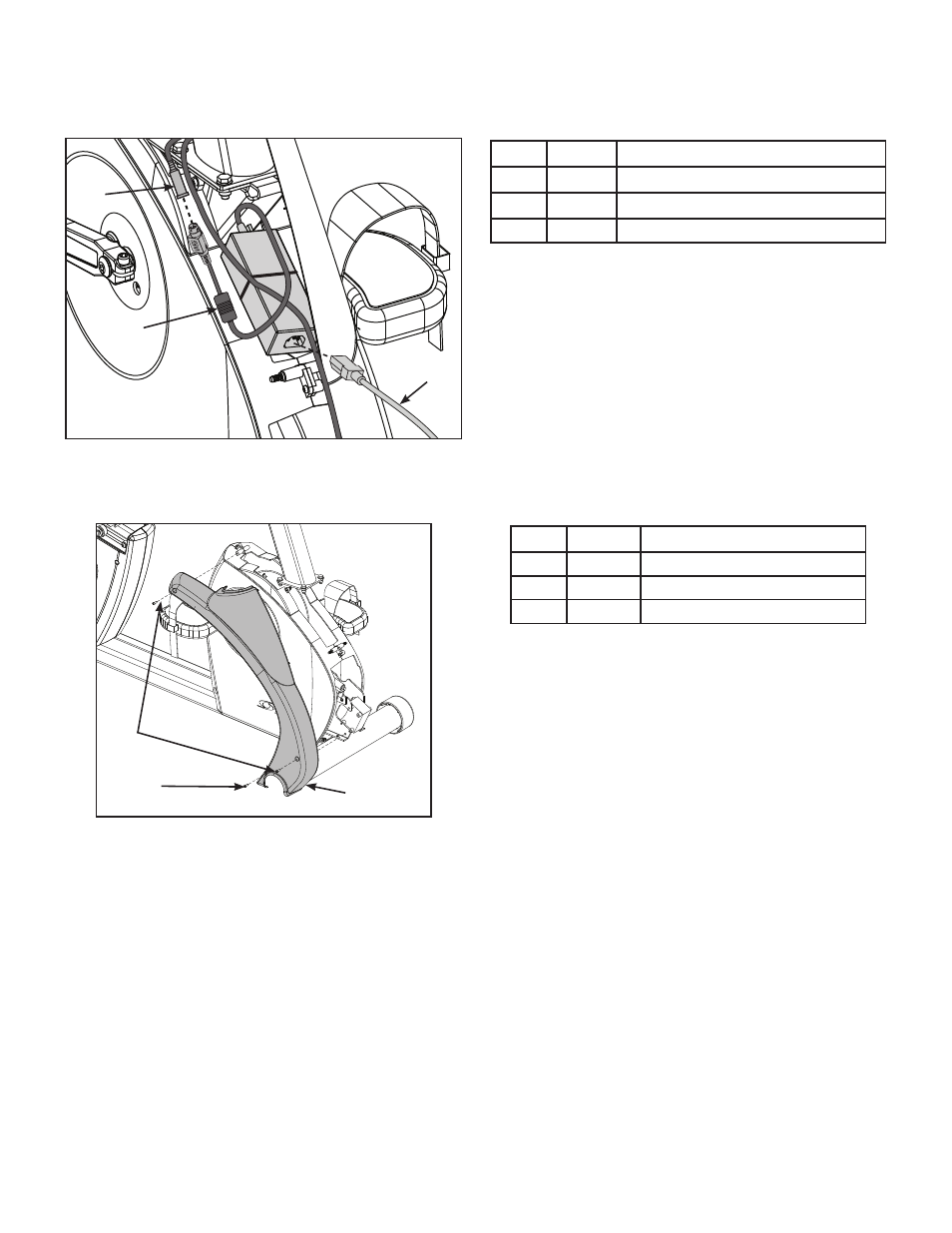

8. Подключите разъем DIN для кабеля консоли к выходу источника питания . Убедитесь, что оба разъема
надежно закреплены и не могут быть разъединены, если не тянуть за муфту .
3
1
2
Деталь Описание
1
Выход источника питания
2
Разъем DIN для кабеля консоли
3
11
Сетевой шнур
Монтаж передних крышек.
1. Установите переднюю правую крышку, зафиксировав тремя винтами с помощью крестообразной отвертки .
1
3
2
Деталь Описание
1
15
Винт, 8-16 x 0,50 дюйм . (3)
2
16
Винт, 8-16 x 0,75 дюйм . (1)
3
4
Передняя правая крышка
Помимо трех крепежных винтов для каждой из передних крышек в комплект входят пять пластиковых фиксаторов,
предназначенных для скрепления передних крышек . Убедитесь в том, что все четыре пластиковых фиксатора
надлежащим образом вставлены в каждую из передних крышек .
