Инструкция по эксплуатации Cybex 770C Cycle Bike
Страница 23
Руководство пользователя Cybex
23

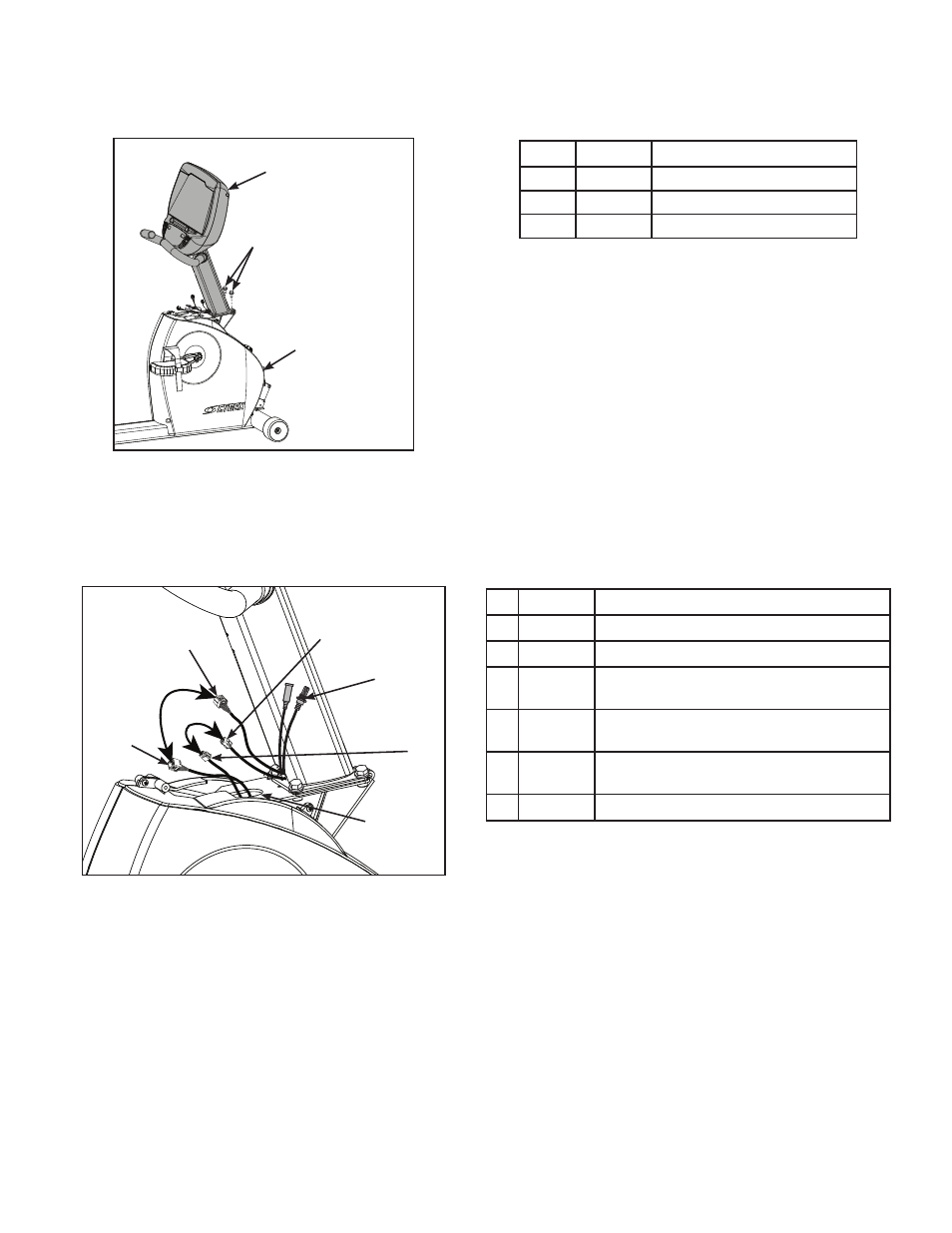

2. Разместите консоль в правильном положении на основании, вставив ее в предусмотренное место и
зафиксировав двумя крепежными винтами .
2
3
1
Деталь Описание
1
2
Консоль в сборе
2
13
Винты (2)
3
1
Основание в сборе
3. Вручную закрутите два других винта .
4. Надежно затяните четыре винта с помощью торцевого гаечного ключа на 1,27 см (1/2 дюйм .) .
5. Вставьте разъем верхнего кабеля дисплея в разъем нижнего . Убедитесь в том, что разъемы защелкнулись
и надежно соединены .
1
3
6
4
2
5
Деталь Описание
1
Верхний разъем дисплея
2
Нижний разъем дисплея
3
Верхний разъем кабеля для
измерения частоты пульса
4
Кабели для аудио-/видео
оборудования (дополнительные)
5
Нижний разъем кабеля для измерения
частоты пульса
6
Верхнее отверстие на раме
6. Вставьте верхний разъем кабеля для измерения частоты пульса в нижний .
7. Спрячьте каждый из кабельных разъемов в верхнем отверстии на раме . Будьте осторожны, чтобы не
зажать и не повредить кабели в процессе сборки .
