Руководство пользователя Cybex
16

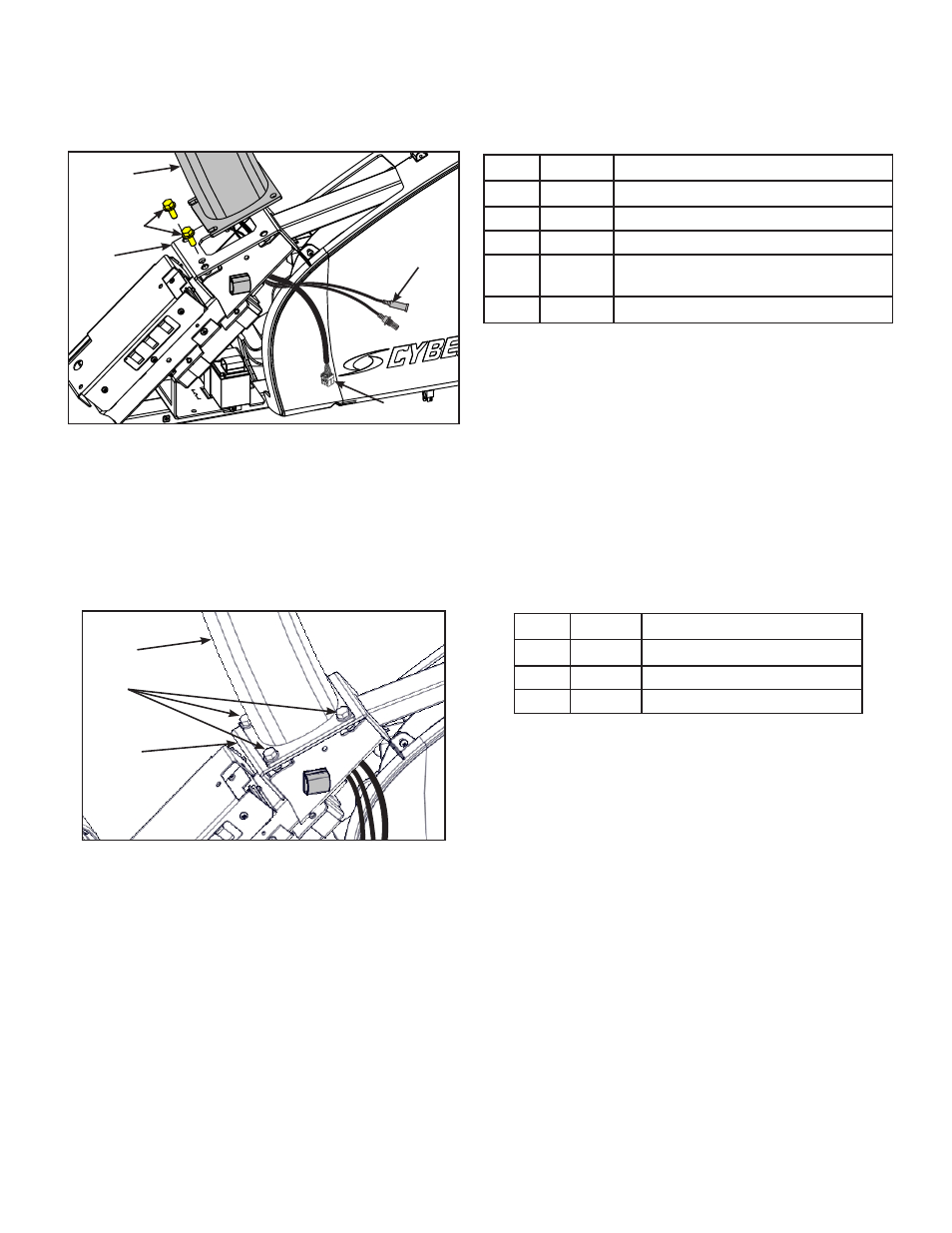

Монтаж консоли к основанию.
1. Вручную закрутите в основание два винта .
1
2
3
4
5
Деталь Описание
1 Консоль в сборе
2 13 Винты (2)
3 1 Основание в сборе
4 Дополнительный кабель аудио-/
видеооборудования
5 Кабель дисплея
При выполнении шагов 2–5 консоль необходимо поддерживать .
2. Пропустите кабель дисплея и дополнительный кабель аудио-/видеооборудования через раму с левой
стороны . Будьте осторожны, чтобы не зажать и не повредить кабели в процессе сборки .
3. Разместите консоль в правильном положении на основании, вставив ее в предусмотренное место и
зафиксировав двумя крепежными винтами .
4. Вручную закрутите два других винта .
2
3
1
Деталь Описание
1 Консоль в сборе
2 13 Винты (2)
3 1 Основание в сборе
5. Надежно затяните четыре винта с помощью торцевого гаечного ключа на 1,27 см (1/2 дюйм .) .
