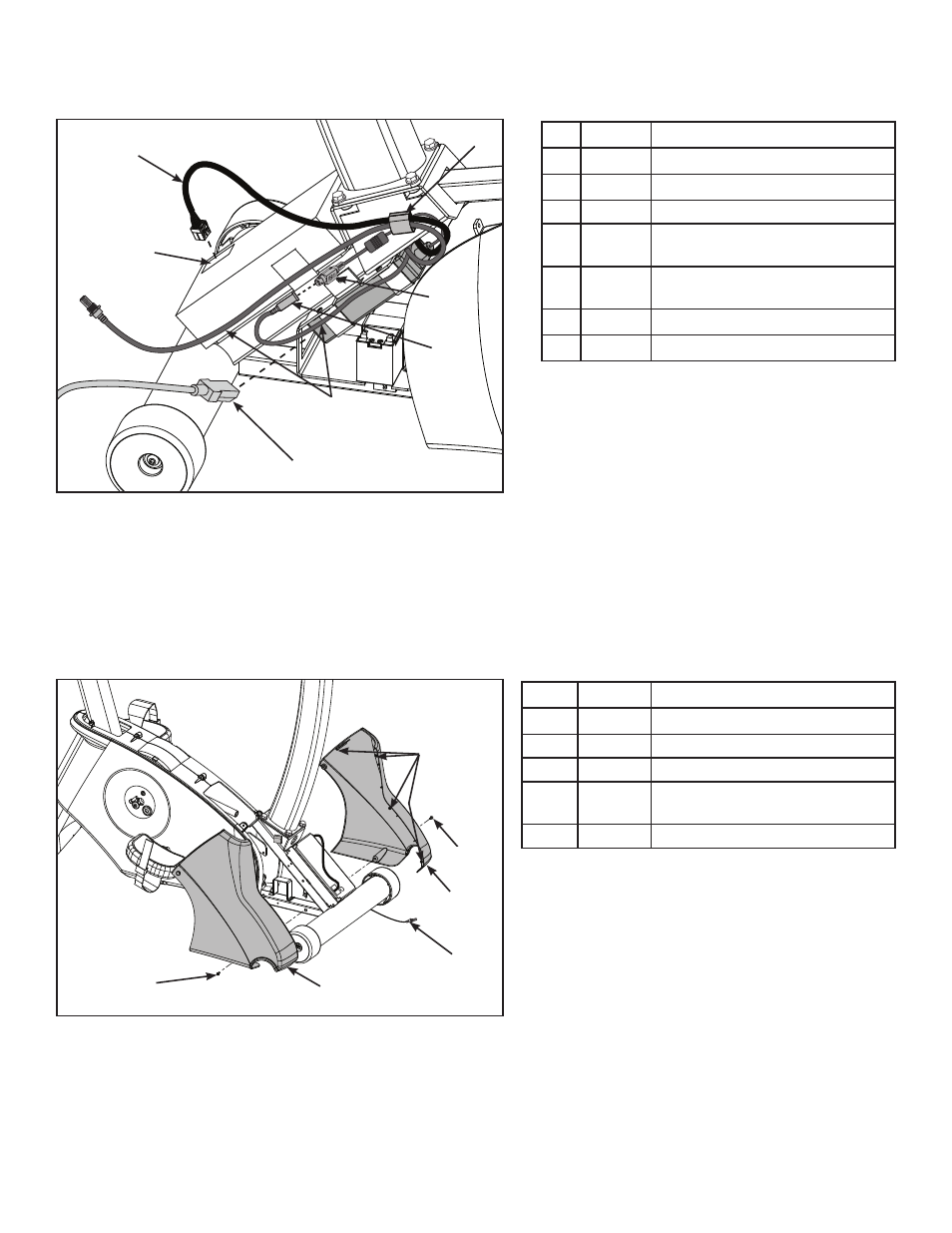

6. Пропустите кабели через серый зажим на контроллере .
2
7
3
6
5
1
4
Деталь Описание
1
Кабель дисплея
2
Разъем для кабеля дисплея
3
11
Сетевой шнур
4
Дополнительные кабели
аудио-/видеооборудования
5
Разъем DIN для кабеля
консоли
6
Выход источника питания
7
Серый зажим
7. Подключите кабель дисплея к соответствующему разъему на нижнем распределительном щите . Убедитесь
в надежности соединения разъемов кабелей .
8. Подключите разъем DIN для кабеля консоли к выходу источника питания . Убедитесь, что оба разъема
надежно закреплены и не могут быть разъединены, если не тянуть за муфту .
Монтаж передних крышек.
1. Установите переднюю левую крышку, зафиксировав одним винтом с помощью крестообразной отвертки .
2
5
4
3
2
1
Деталь Описание
1
Пластиковые фиксаторы
2
14
Винт
3
4
Передняя левая крышка
4
Дополнительные кабели
аудио-/видеооборудования
5
5
Передняя правая крышка
2. Пропустите дополнительные кабели аудио-/видеооборудования через передние крышки в сторону
передней части тренажера . Будьте осторожны, чтобы не зажать и не повредить кабели в процессе сборки .
