Установка и сборка
Стр. 2-13
Тренажер Cybex Arc Trainer 750A/750AT - Руководство пользователя
Правая
рукоять в
сборе

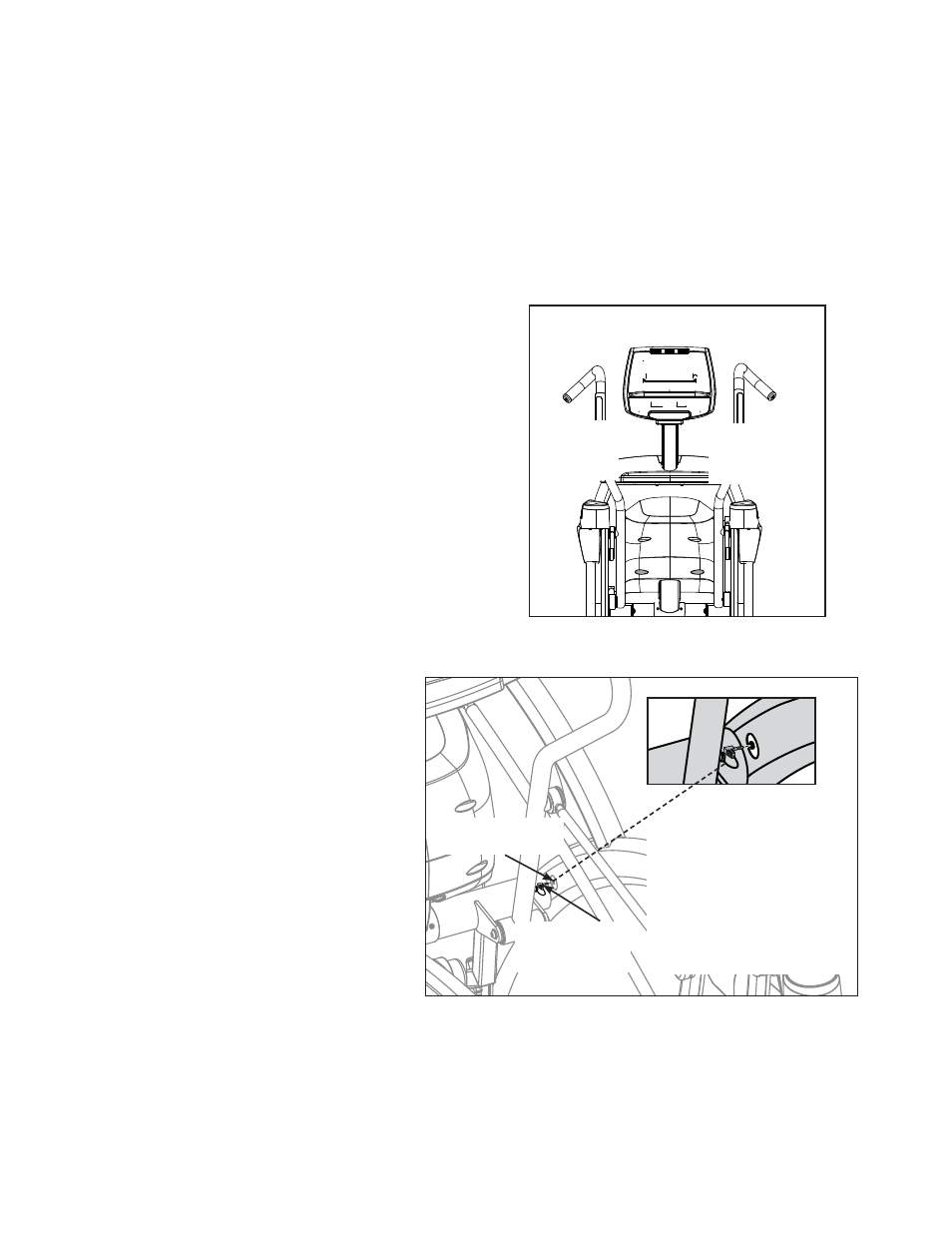

Рисунок 12 (750AT)
Правильное положение
Левая
рукоять в
сборе
С помощью 3/16-дюймового шестигранного торцевого гаечного ключа (#7) закрепите шатун на G.
узле рукояти с помощью крышки шатуна 2,00 НД (#20), фланцевой прокладки (#17), винта SHCS (с
шестигранным отверстием в головке) 0,250-20 UNC-3A из нерж. стали (#19) и плоской шайбы 0,281 ВД
x 0,500 НД x 0,062 T (#18), как показано на Рисунке 11. ПРИМЕЧАНИЕ: Винт SHCS (с шестигранным
отверстием в головке) 0,250-20 UNC-3A из нерж. стали (#19) должен быть затянут не менее чем до
90 дюйм-фунтов (10,2 Нм).
16. Установите узел правой рукояти.
Установите узел правой рукояти в правильном положении на правой стороне, откуда был снят узел A.
левой рукояти при выполнении шага 14Е. См. Рисунки 10 и 11.
Рисунок 13 (750AT)
Провод для
измерения
частоты пульса
Розетка на
основной раме
ПРИМЕЧАНИЕ: Расположите
штекер таким
образом,
чтобы
рукоять не
соприкасалась
с кабелем
в процессе
эксплуатации.
Нанесите локтайт (#16) на резьбу внутри рычага B.
и на винты, которые были извлечены при
выполнении шага 14B. См. Рисунок 11.
Установите на место узел правой рукояти и C.
вставьте обратно ось шарнира. См. Рисунок 10.
Закрепите узел рукояти с помощью винтов и D.
шайб, которые были извлечены при выполнении
шага 14B. См. Рисунок 10.
Приготовьте правый шатун, узел правой рукояти, E.
крышку шатуна 2,00 НД (#20), фланцевую
прокладку (#17), винт SHCS (с шестигранным
отверстием в головке) 0,250-20 UNC-3A из нерж.
стали (#19) и плоскую шайбу 0,281 ВД x 0,500 НД
x 0,062 T (#18). См. Рисунок 11.
Нанесите каплю локтайта (#16) на каждый из F.
винтов SHCS (с шестигранным отверстием в
головке) 0,250-20 UNC-3A
из нерж. стали (#19), и еще
одну каплю – на внутреннюю
поверхность оси, в которую
будет вкручиваться винт SHCS
(#19).
Закрепите шатун на узле G.
рукояти с помощью крышки
шатуна 2,00 НД (#20),
фланцевой прокладки (#17),
винта SHCS (с шестигранным
отверстием в головке) 0,250-
20 UNC-3A из нерж. стали
(#19) и плоской шайбы 0,281
ВД x 0,500 НД x 0,062 T (#18),
как показано на Рисунке 11.
ПРИМЕЧАНИЕ: Винт SHCS
(с шестигранным отверстием
в головке) 0,250-20 UNC-3A из
нерж. стали (#19) должен быть
затянут не менее чем до
90 дюйм-фунтов (10,2 Нм).
Убедитесь в том, что узлы H.
рукоятей установлены в
правильном положении,
как показано на Рисунке 12.
