Установка и сборка
Стр. 2-11
Тренажер Cybex Arc Trainer 750A/750AT - Руководство пользователя

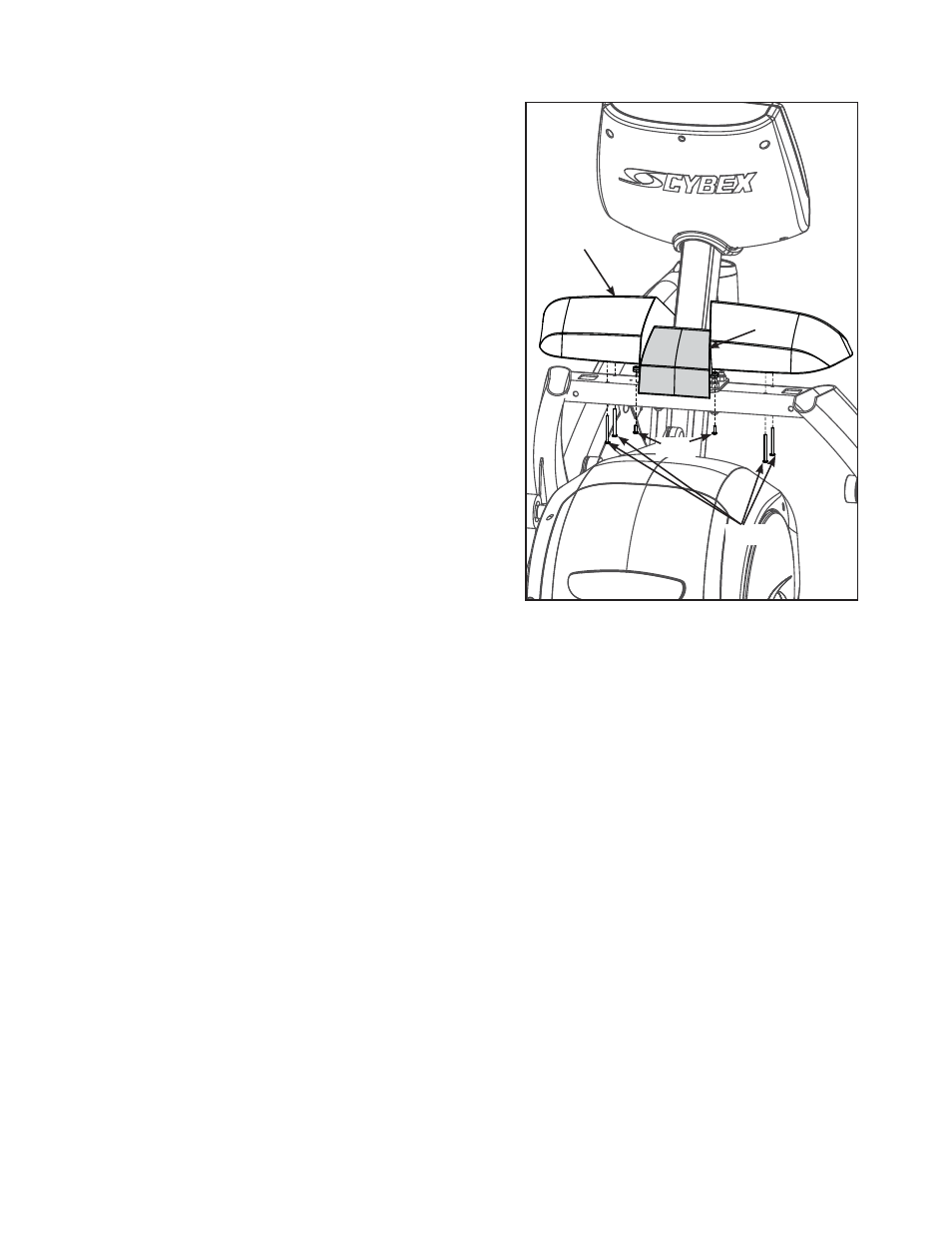

Рисунок 8
#4
#5
#11
#14
12. Установите основную часть подставки.
Приготовьте основную часть подставки (#4) и
A.
четыре нарезных винта 10-12 x 2,00, Тип A, с
плоско-скругленной головкой и крестообразным
шлицем (#11).
Разместите основную часть подставки (#4) в
B.
правильном положении на основной раме и
установите вручную четыре нарезных винта
10-12 x 2,00, Тип A, с плоско-скругленной
головкой и крестообразным шлицем (#11).
См. Рисунок 8.
С помощью крестообразной отвертки надежно
C.
затяните четыре нарезных винта 10-12 x 2,00,
Тип A, с плоско-скругленной головкой и
крестообразным шлицем (#11).
13. Установите вставную часть подставки.
Приготовьте вставную часть подставки (#5) и
A.
два самонарезных винта с плоско-скругленной
головкой и крестообразным шлицем, 8-16 x 0,50,
Тип WB (#14).
Разместите вставную часть подставки в
B.
правильном положении на основной раме и
установите вручную два самонарезных винта с
плоско-скругленной головкой и крестообразным
шлицем, 8-16 x 0,50, Тип WB (#14).
См. Рисунок 8.
С помощью крестообразной отвертки надежно
C.
затяните два самонарезных винта с плоско-
скругленной головкой и крестообразным
шлицем, 8-16 x 0,50, Тип WB (#14).
ПРИМЕЧАНИЕ: В случае со сборкой тренажера 750A,
сразу перейдите к шагу 18.
