Установка и сборка
Стр. 2-10
Тренажер Cybex Arc Trainer 750A/750AT - Руководство пользователя
Натяните резиновые чехлы, чтобы закрыть соединения рукоятей с рамой.
G.
ПРИМЕЧАНИЕ: В случае со сборкой тренажера 750A, сразу перейдите к шагу 12.
11. Установите консоль тренажера 750AT.
Приготовьте консоль (#2a), четыре нейлоновые контргайки 0,375-16 (#12) и четыре винта BHSCS (с
A.
круглой головкой под торцевой ключ) 0,375-16 x 2,25 (#13).
Найдите верхний кабель дисплея и подключите его к нижнему кабелю дисплея. См. Рисунок 7.
B.
Найдите кабель для отображения частоты пульса и подключите его к панели системы измерения пульса.
C.
См. Рисунок 7.
Найдите кабель для измерения частоты пульса и подключите его к панели системы измерения пульса.
D.
Затяните стяжку для кабеля.
Вставьте (с нижней стороны) четыре винта BHSCS (с круглой головкой под торцевой ключ) 0,375-16 x
E.
2,25 (#13). Наверните вручную четыре нейлоновые контргайки 0,375-16 (#12). См. Рисунок 7.
ПРИМЕЧАНИЕ: Опуская консоль, убедитесь в том, что ни один из кабелей не зажат.
Для закрепления консоли удерживайте в зафиксированном положении каждый из четырех винтов
F.
BHSCS (с круглой головкой под торцевой ключ) 0,375-16 x 2,25 (#13) с помощью 7/32-дюймового
шестигранного торцевого гаечного ключа (#15), одновременно затягивая его с помощью 9/16-дюймового
гаечного ключа с открытым зевом. См. Рисунок 7.

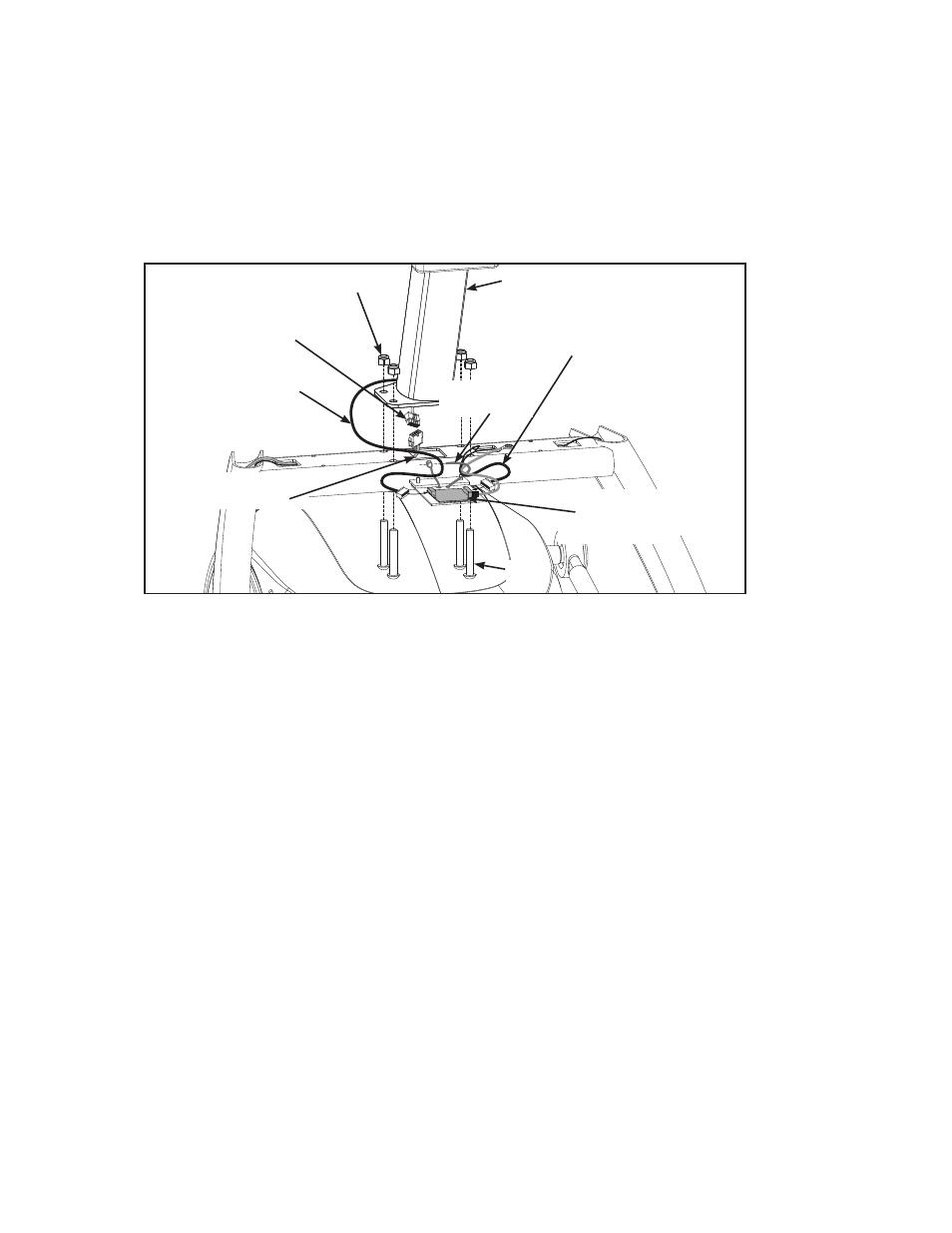

Рисунок 7 (750AT)
Кабель для
отображения
частоты пульса
Верхний кабель
дисплея
Кабель для
измерения
частоты
пульса
Нижний кабель
дисплея
#2a
#13
#12
Стяжка для
кабеля
Панель системы
измерения
пульса
