Установка и сборка
Стр. 2-12

Тренажер Cybex Arc Trainer 750A/750AT - Руководство пользователя

14. Снимите узлы левой и правой рукоятей.

ПРИМЕЧАНИЕ: Узлы левой и правой рукоятей

транспортируются в положении
«наоборот». Для правильной
установки и сборки после извлечения
узлы рукоятей следует поменять
местами. См. Рисунок 9.

Найдите винты и шайбы, с помощью которых

A.

каждый из узлов рукоятей крепится к основной
раме. См. Рисунок 10.

С помощью 7/32-дюймового шестигранного

B.

торцевого ключа (#15) извлеките винты
и шайбы из узла правой рукояти.
См. Рисунок 10. ПРИМЕЧАНИЕ: Узел правой
рукояти монтируется на левой стороне.
См. Рисунок 9.

Вытяните и извлеките ось шарнира, снимите

C.

узел правой рукояти и отложите его в сторону.

С помощью 7/32-дюймового шестигранного

D.

торцевого ключа (#15) извлеките винты
и шайбы из узла левой рукояти.
См. Рисунок 10. ПРИМЕЧАНИЕ: Узел левой
рукояти монтируется на левой стороне.
См. Рисунок 9.

Вытяните и извлеките ось шарнира, снимите

E.

узел левой рукояти и отложите его в сторону.

15. Установите узел левой рукояти.

Установите узел левой рукояти в правильном

A.

положении на левой стороне, откуда был снят
узел правой рукояти при выполнении шага 14C.
См. Рисунок 10.

Нанесите локтайт (#16) на резьбу внутри рычага

B.

и на оба винта, которые были извлечены при
выполнении шага 14B. См. Рисунок 11.

Установите на место узел левой рукояти и

C.

вставьте обратно ось шарнира. См. Рисунок 10.

Закрепите узел рукояти с помощью винтов и

D.

шайб, которые были извлечены при выполнении
шага 14B. См. Рисунок 10.

Приготовьте левый шатун, узел левой рукояти,

E.

крышку шатуна 2,00 НД (#20), фланцевую
прокладку (#17), винт SHCS (с шестигранным
отверстием в головке) 0,250-20 UNC-3A из нерж.
стали (#19) и плоскую шайбу 0,281 ВД x 0,500
НД x 0,062 T (#18). См. Рисунок 11.

Нанесите каплю локтайта (#16) на каждый из

F.

винтов SHCS (с шестигранным отверстием в
головке) 0,250-20 UNC-3A из нерж. стали (#19),
и еще одну каплю локтайта – на внутреннюю
поверхность оси, в которую будет вкручиваться
винт SHCS (#19).

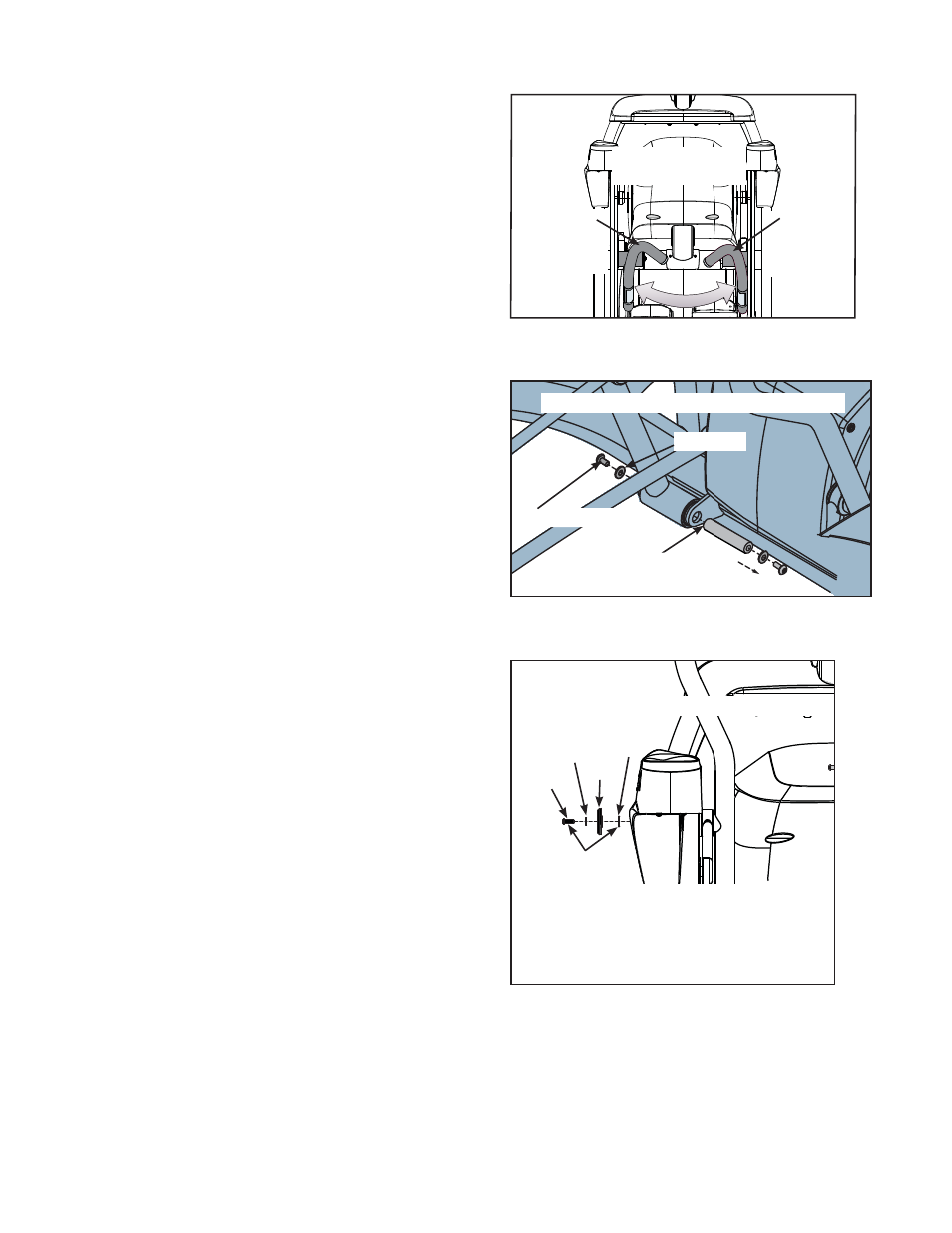

Рисунок 11 (750AT)

(С обеих сторон – показана левая сторона)

#20

#17

#18

#19

Локтайт

(#16)

Винт / Локтайт

Шайба

Рисунок 10 (750AT)

Рисунок 9 (750AT)

Положение при

транспортировке

Правая

рукоять в

сборе

Левая

рукоять в

сборе

Ось

шарнира

ПРИМЕЧАНИЕ: Винт SHCS (с шестигранным

отверстием в головке) 0,250-
20 UNC-3A из нерж. стали
(#19) должен быть затянут
не менее чем до 90 дюйм-
фунтов (10,2 Нм).

#21

(С обеих сторон – показана левая сторона)
