Установка и сборка

Стр. 2-9

Тренажер Cybex Arc Trainer 750A/750AT - Руководство пользователя

9. Соедините кабели тренажера 750A.

Найдите верхний кабель дисплея и подключите его к нижнему кабелю дисплея. См. Рисунок 5.

A.

Рисунок 6 (750A)

Найдите кабель для измерения частоты пульса и подключите его к панели системы измерения пульса.

B.

См. Рисунок 5.

Подключите кабель для отображения частоты пульса (протянутый через монтажную опору консоли при

C.

выполнении шага 8C) к панели системы измерения пульса. ПРИМЕЧАНИЕ: Убедитесь в том, что
разъемы кабелей надежно соединены.
Затяните стяжку для кабеля. См. Рисунок 5.

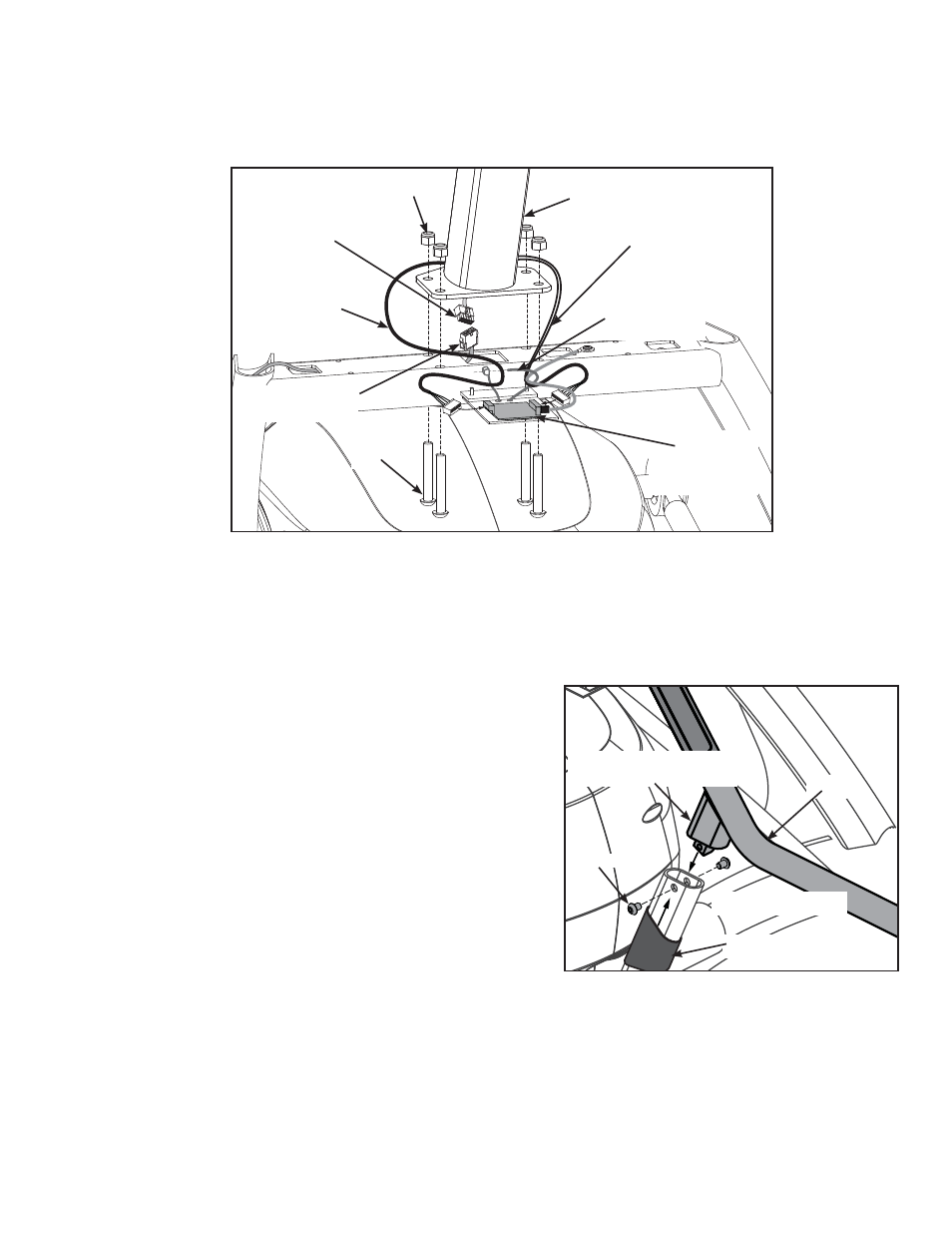

Рисунок 5 (750A)

Кабель для

отображения

частоты

пульса

Верхний

кабель

дисплея

Нижний кабель

дисплея

Стяжка для

кабеля

Кабель для

измерения

частоты пульса

Панель

системы

измерения

пульса

#12

#13

#2a

10. Закрепите консоль и узел поручней тренажера 750A.

Приготовьте четыре нейлоновые контргайки (#12) и четыре

A.

винта BHSCS (с круглой головкой под торцевой ключ)
0,375-16 x 2,25 (#13). См. Рисунок 5.

С помощью ассистента разместите консоль (#2a) и узел

B.

поручней (#2b) в правильном положении на основной раме.

ПРИМЕЧАНИЕ: Опуская консоль, убедитесь в том, что ни один

из кабелей не зажат.

Вставьте (с нижней стороны) четыре винта BHSCS (с

C.

круглой головкой под торцевой ключ) 0,375-16 x 2,25 (#13).
Наверните вручную четыре нейлоновые контргайки 0,375-
16 (#12). См. Рисунок 5. Не затягивайте их на данном этапе.

Нанесите локтайт (#16) на четыре винта BHSCS (с круглой

D.

головкой под торцевой ключ) 0,375-16 x 0,50 из нерж. стали
(#14d) и вставьте их, как показано на Рисунке 6.
Не затягивайте их на данном этапе.

#14d

#2b

Для закрепления консоли удерживайте в зафиксированном положении каждый из четырех винтов BHSCS

E.

(с круглой головкой под торцевой ключ) 0,375-16 x 2,25 (#13) с помощью 7/32-дюймового шестигранного
торцевого гаечного ключа (#15), одновременно затягивая его с помощью 9/16-дюймового гаечного ключа с
открытым зевом.

Для закрепления узла рукоятей затяните четыре винта BHCS (с круглой головкой под торцевой ключ)

F.

(#14d) с помощью 7/32-дюймового шестигранного торцевого гаечного ключа. См. Рисунок 6.

(с обеих сторон)

Резиновый чехол

Соединение рукояти с

рамой
