17.4 Аналоговый вывод для температуры и влажности (опция)
Эта опция представляет собой аналоговый вывод температуры и влажности 4-20 мА. Он может
быть использован для передачи данных к внешней системе или устройству регистрации данных.
Подключение проводится к разъему DIN (6)с обратной стороны камеры справа.
АНАЛОГОВЫЙ ВЫВОД для температуры 4-20 мА постоянного тока
PIN 1: Температура –
PIN 2: Температура +
PIN 3: Влажность –
PIN 4: Влажность +
Влажность: 0 % r.H. до 100 % r.H.
Температура: -10 °C до +100 °C
Ответный разъем DIN включен в поставку.

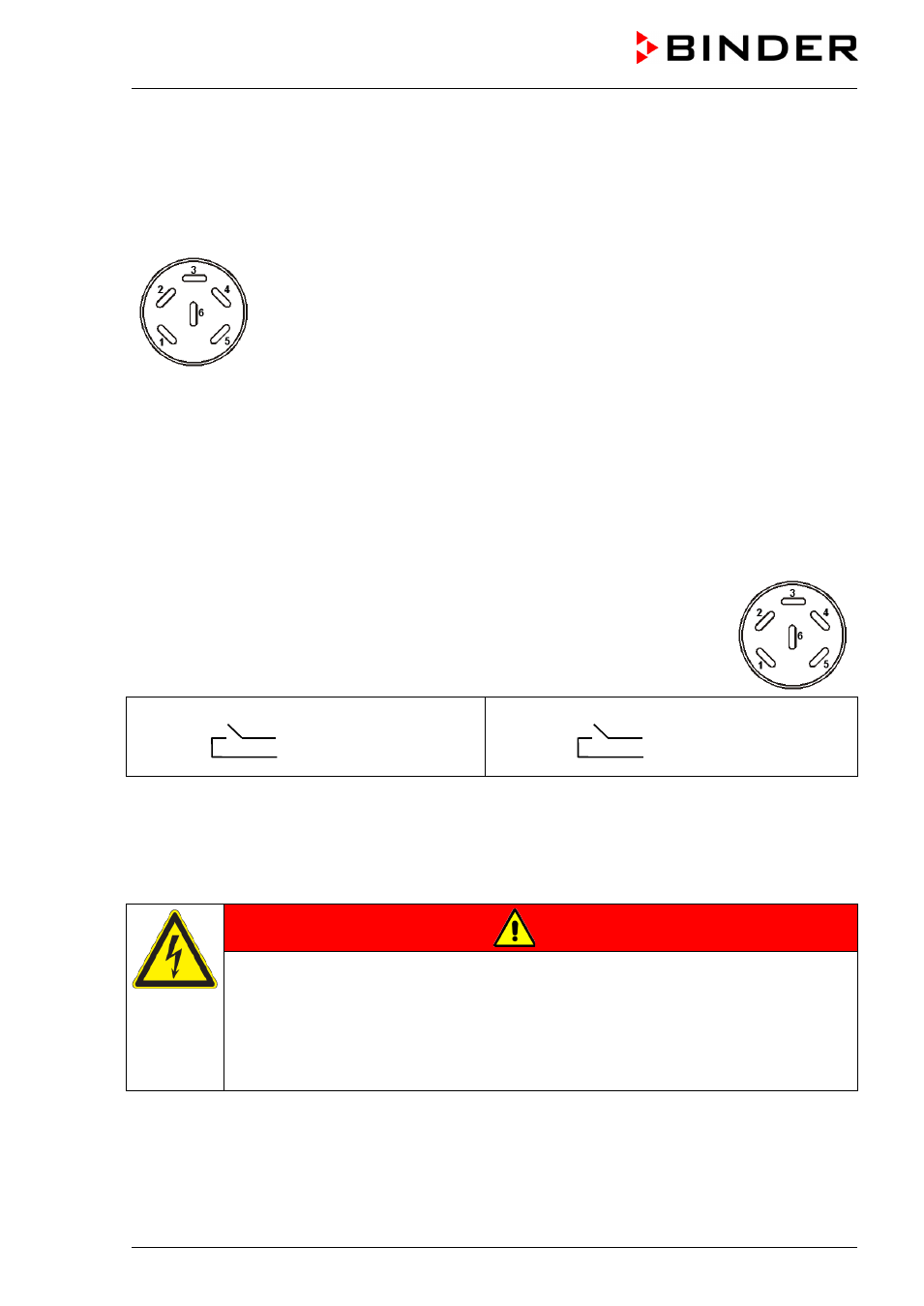

Рисунок 30: Разъем DIN (6) для опционального аналогового разъема
17.5 Разъёмы низкого напряжения для контактных реле (опция)
Камера оснащена реле нулевого напряжения для температуры и влажности
(опция) и позволяет передавать сообщения тревоги к центральной системе.
Подключение через разъем DIN.
Рисунок 31: PIN конфигурация контактов разъемов DIN
Температура
Влажность
Pin 1: Pol
Pin 2: Есть
Pin 3: Pol
Pin 4: Есть
В случае температурной тревоги pin 1 и 2 открыты; при тревоги системы влажности pin 3 и 4
открыты. Это случается одновременно с сигнальным сообщением,на дисплее.
В случае перебоя в питании оба контакта открыты.
Максимальная нагрузка на контакты не должна превышать 2,5 А при напряжении 24 В
постоянного тока
ОПАСНО
Опасность поражения электрическим током.
Опасность для жизни.
Неверное использование может вывести из строя устройство.
∅
НЕ превышать напряжение 24V AC/DC – 2.5 Amp.
∅
НЕ подключать устройства с более высоким напряжением.
В случае срабатывания тревоги температуры и тревоги влажности, сигнальное сообщение на
дисплее остается во время передачи сигнала через реле нулевого напряжения.
Как только причина тревоги исправлена, можно сбросит сигнал через реле нулевого напряжения
вместе с сигнальным сообщением на дисплее, нажатием RESET.
