KBF LQC (E5.2) 07/2013 стр 78/114
16. Характеристики оптических датчиков
Датчики могут быть подключены во внутренней камере, что позволяет легко извлечь их для
калибровки или замены.
Интенсивность освещения [люкс] и интенсивность УФ-A [Вт/м
2 ] измеряется оптическими датчиками
во внутренней камере приборов с помощью устройства освещения ICH (индикация текущего
значения) и с временной интеграцией (индикация дозы).
16.1 Датчик освещенности (люкс)
Спектральная чувствительность и диапазон длины волн автоматически устанавливается с
помощью модуля люкс. При относительной спектральной чувствительности речь идет о диапазоне
для дневного зрения V-λ согласно спектральной чувствительности человеческого глаза.
•
Индикация текущего значения в клк.
• При индикации дозы значение 1 соответствует интеграции интенсивности освещения в 1 Млк-
час. При наличии четырехзначной индикации (0-999,9) это позволяет отображать значения от 0
до 999,9 Млк-часов. При этом значение 1,.2 на контроллере соответствует 1,.2 млн. люкс-часов.
Таким образом, например, при 11 клк требуется около 9 часов для увеличения индикации дозы
на 0,1.
16.2 Датчик УФ-А
Датчики УФ-А должны учитывать диапазон длины волн от 320 до 400 нм, определенный
нормативом ICH Q1B, часть 2.
•
Индикация текущего значения в Вт/м²
• При индикации дозы значение 1 соответствует интегрированной интенсивности освещения в 1
Втч/м² (соответствует 0,36 Дж/см 2 ). При наличии четырехзначной индикации (0-999,9) это
позволяет отображать значения от 0 до 999.9 Втч/м². При этом значение 200.0 на контроллере
соответствует 200,0 Втч/м². Таким образом, например при 7 Вт/м² требуется около 8,6 минут для
увеличения значения на 0,1.

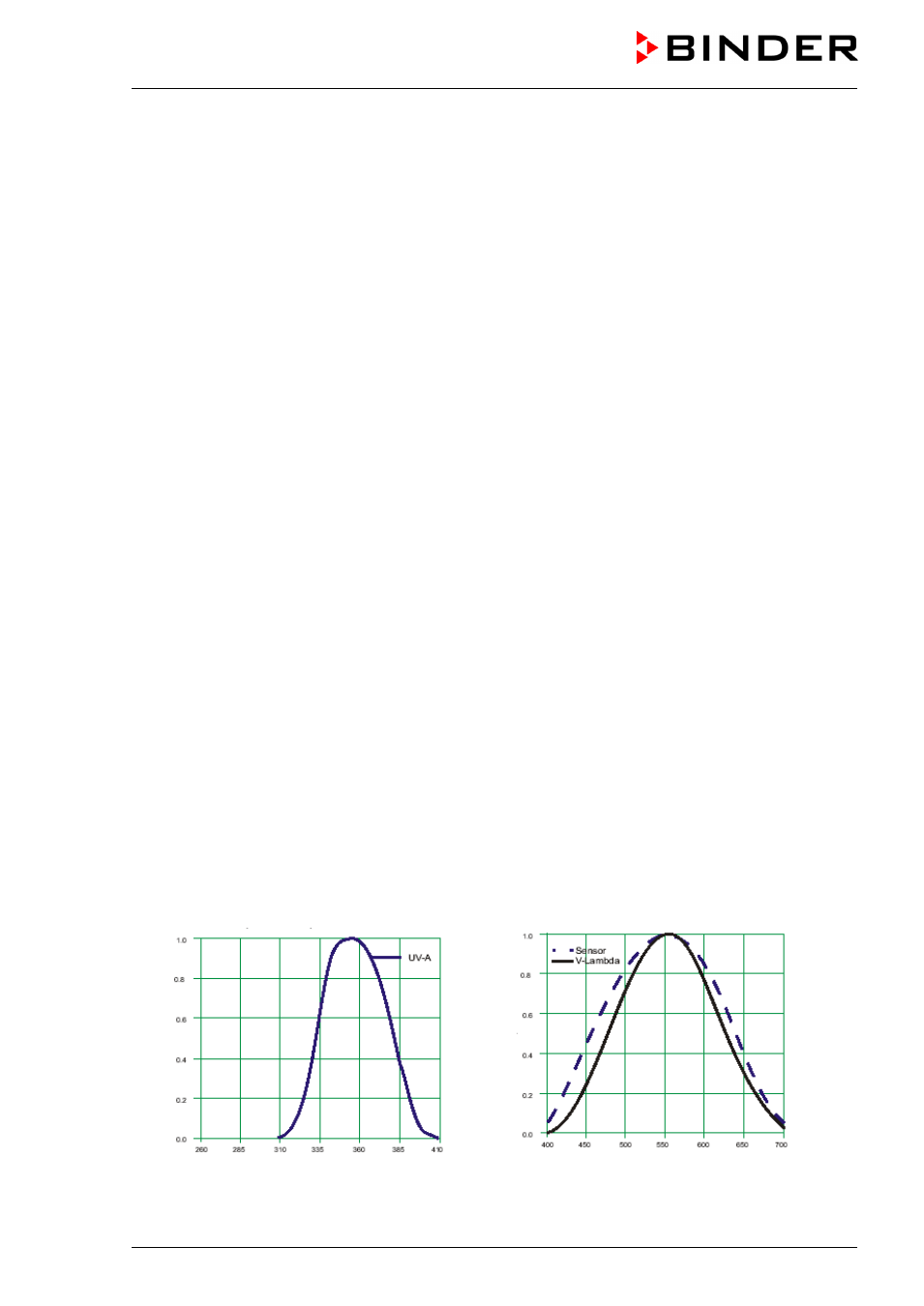

16.3 Спектральный диапазон
Спектральная чувствительность обоих датчиков согласована со спектральными диапазонами,
указанными в нормативе ICH Q1B, части 2.
О
тн
ос
ит
ел
ьн
ая
чув
ств
ите
ль
но
сть
О
тн
ос
ит
ел
ьн
ая
чув
ств
ите
ль
но
сть
Длина волны в нм Длина волны в нм
Рисунок 27: Относительная спектральная чувствительность
