KBF LQC (E5.2) 07/2013 стр 28/114
4.2 Подключение к водопроводной магистрали
Подсоедините шланг через штуцер для выхода воды «OUT» (15) в основании камеры (14 мм).
Обратите внимание на следующее:
•
Для слива можно использовать шланг из комплекта поставки. При использовании иных шлангов
необходимо, чтобы он был устойчив при температуре 95 °C
• Максимальная длина шланга для слива воды – 3 м, расположение по высоте: подъем максимум
на 1 м.
• Подключение должно быть защищено хомутом для крепления рукава к патрубку.
Использованная вода собирается в коллекторе, расположенном внутри камеры, объем
которого около 0,5 литров. Вынимается по необходимости – при полном наполнении.
(15)
(18) (17)
(15) Кабель питания
(16) не применяется
(17) Штуцер входа “IN” воды с резьбой ¾
дюйма для шланга ½ дюйма
(18) Штуцер ½ дюйма выхода воды “OUT”

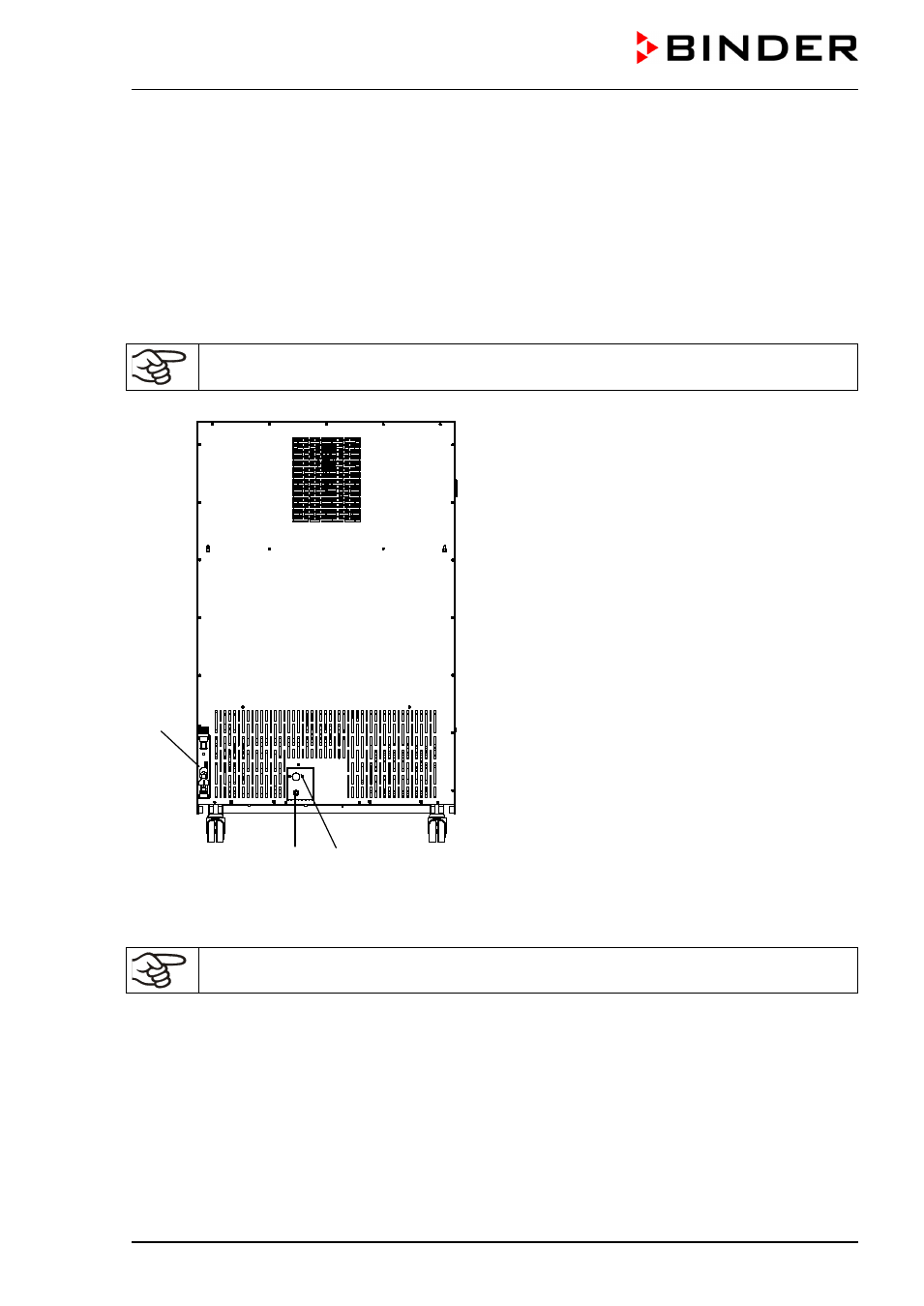

Рисунок 11: Вид сзади камеры KBF LQC для подсоединения воды
Шланг обязательно закрепляется на штуцере с помощью одного или двух хомутов.
