KBF LQC (E5.2) 07/2013 стр 21/114
2.2 Задняя контрольная панель, правая сторона
(3)
(4)
(5)
(6)
(9)
(7)
(8)

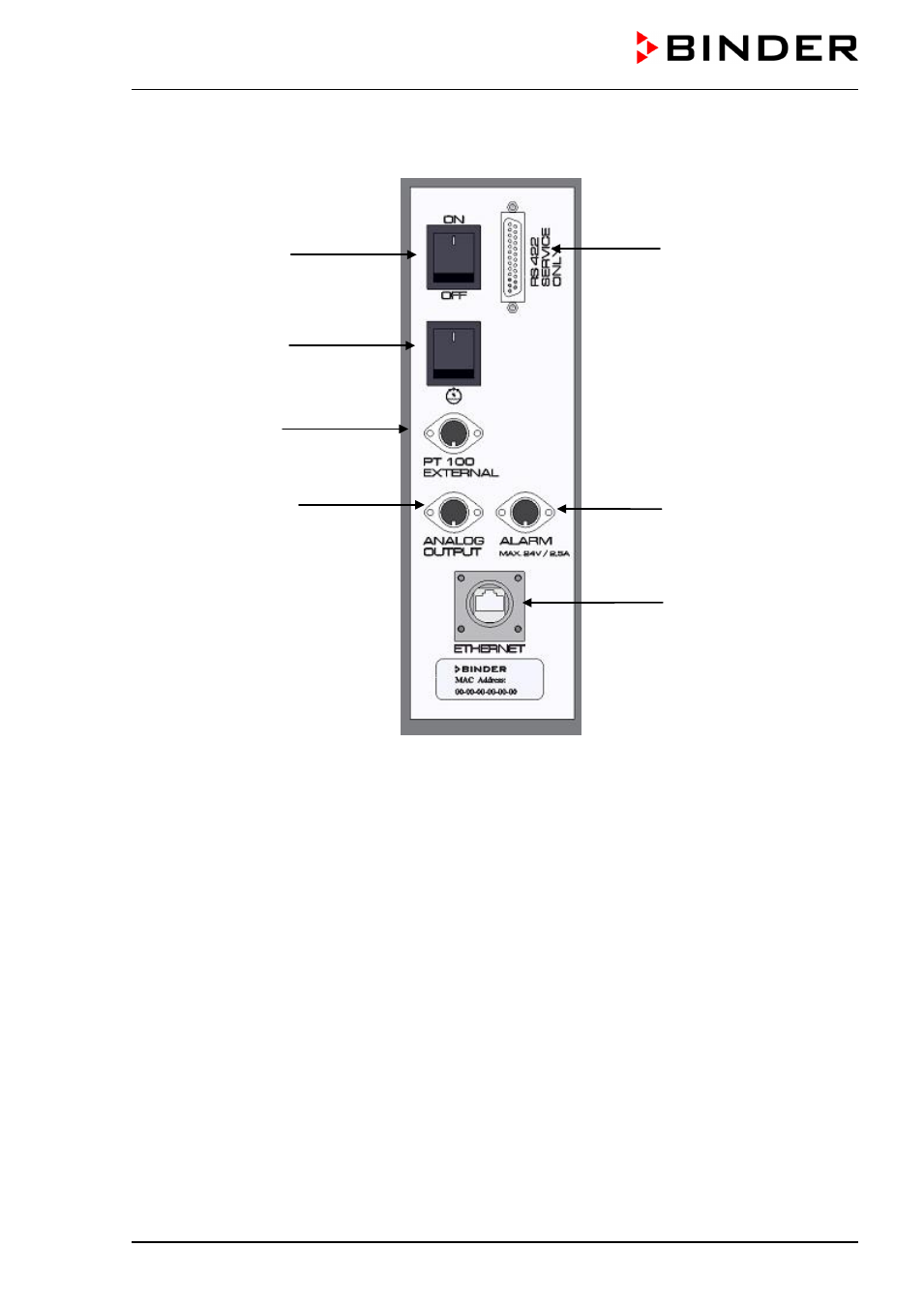

Рисунок 6: Задняя контрольная панель KBF LQC справа от модуля увлажнения с опциональным
аналоговым выводом, реле сигнализации и дополнительный сенсор Pt 100
(3) Главный выключатель ON/OFF
(4) Выключатель системы увлажнения ON/OFF
(5) Разъем DIN - дополнительный температурный сенсор Pt100 (опция)
(6) Аналоновый вывод, разъем DIN (опция)
(7) Реле сигнализации, разъем DIN (опция)
(8) Интерфейс Ethernet с индикацией MAC адреса
(9) Интерфейс RS 422 (только для сервисного обслуживания)
