Инструкция по эксплуатации BINDER KBF LQC 240
Страница 42
KBF LQC (E5.2) 07/2013
стр 42/114
7.

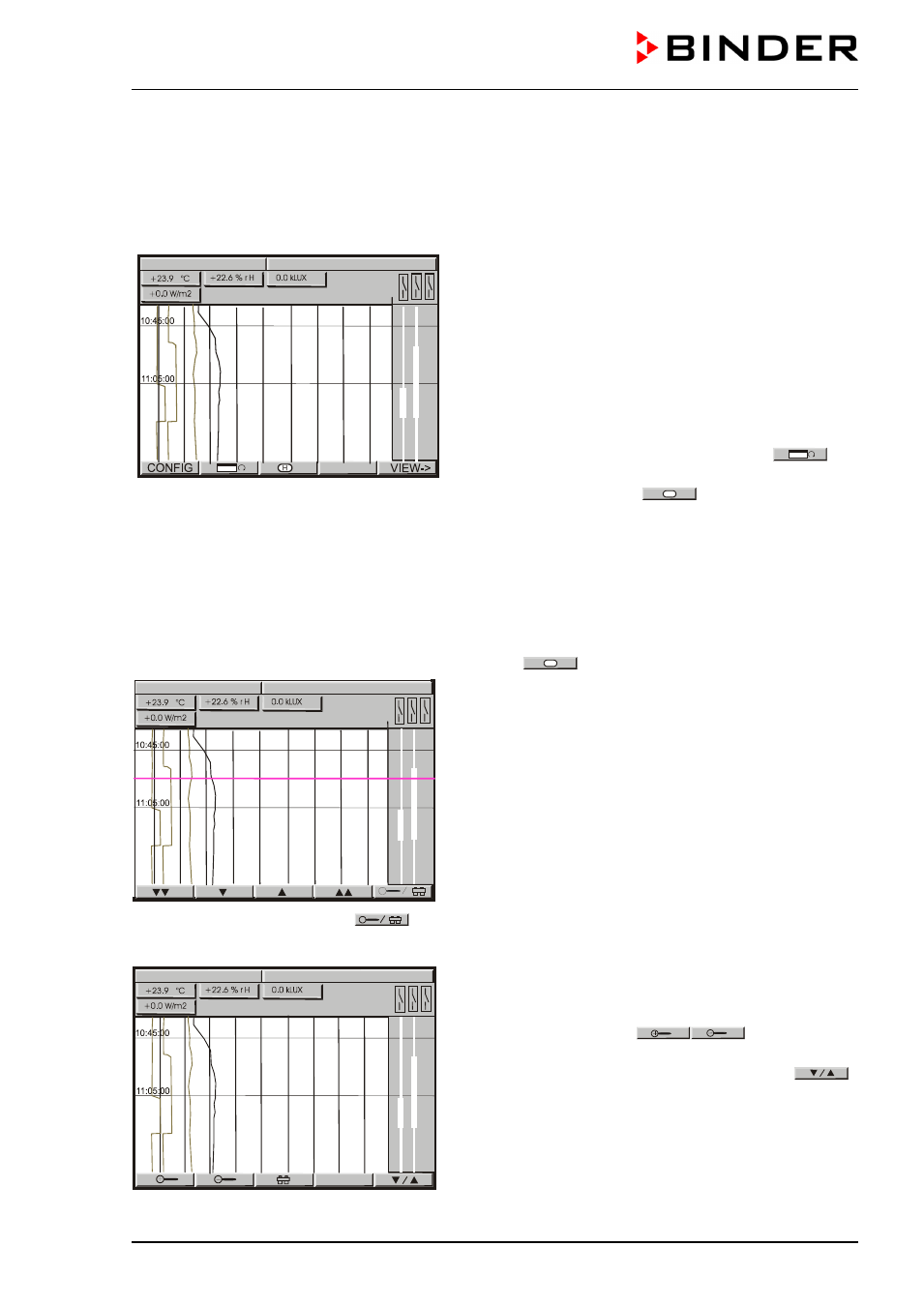

Графическое представление измерений (функция самописца)
Этот способ представления данных подобен диаграммному самописцу и позволяет выбирать
любой набор измеренных данных в любой момент времени из зарегистрированного периода
Обычный вид экрана:
В верхнем левом углу экрана, отображается
фактическая дата и время отображена.
Текущие величины температуры [
о
C],влажность
[%],видимого диапазона [kLUX] и УФ-A [W/m
2
]
показываются ниже.
Шкала:
Температуры: –10 °C до +100 °C
Влажность: 0 % r.H. до 100 % r.H.
Видимого диапазона (VIS): 0 клк (kLUX) до 50 клк (kLUX)
УФ-A (UVA): 0 Вт/м
2
(W/m
2
) до 50 Вт/м
2
(W/m
2
)
Переключение между различным видом представлений
информации возможно при нажатии кнопки
.
Взависимоти от устанволенного вида
изображения,кнопки типа
H
могут оставаться
невидимыми.
Строки, отображаемые в правом углу, информируют об освещенности:
Левая строка показывает состояние холодного света люминесцентных ламп. Расширенная строка
= Лампы холодного белого света включены.
Правая строка показывает состояние на пике свет люминесцентных ламп. Расширенная строка =
Лампы дневного синергического света включены
Экран хронологии событий :
Нажмите
H
=Хронология. Появится розовая
линия. Можно перезаписать данные определенного
промежутка.
В левой части экрана: теперь отображается дата и
время соответствующая положению курсора
Ниже: текущие величины температуры и влажности в
числовом и графическом виде
Перемещение курсора с помощью стрелок.
Кнопка сострелочкой:точная настройка
Двойное нажатие стрелочек: верх/низ страницы
Используя инструмент "лупа" (
) можно увеличить или уменьшить масштаб отображения:
Хронология-функции "лупы":
Увеличивающие кнопки
: Увеличить и
уменьшить ( относится и к периодам событий).
Возврат к обратному дисплею через нажатие
.
11:32:19 15.12.09
11:32:14 15.12.09
11:32:14 15.12.
09
