Излучение в диапазоне от +/- 100° в районе 90° перпендикуляра в точке падения луча оценивается
в значительной мере равномерно с коэффициентом от 1,0 до 0,9. Лишь при больших размерах
угла оценка излучения снижается по техническим причинам вследствие влияния опоры датчика.
Сравнение различных типов датчиков
Планарный датчик
Сферический датчик
(Опора датчика при 270°)
Идеальная сферическая
характеристика чувствительности

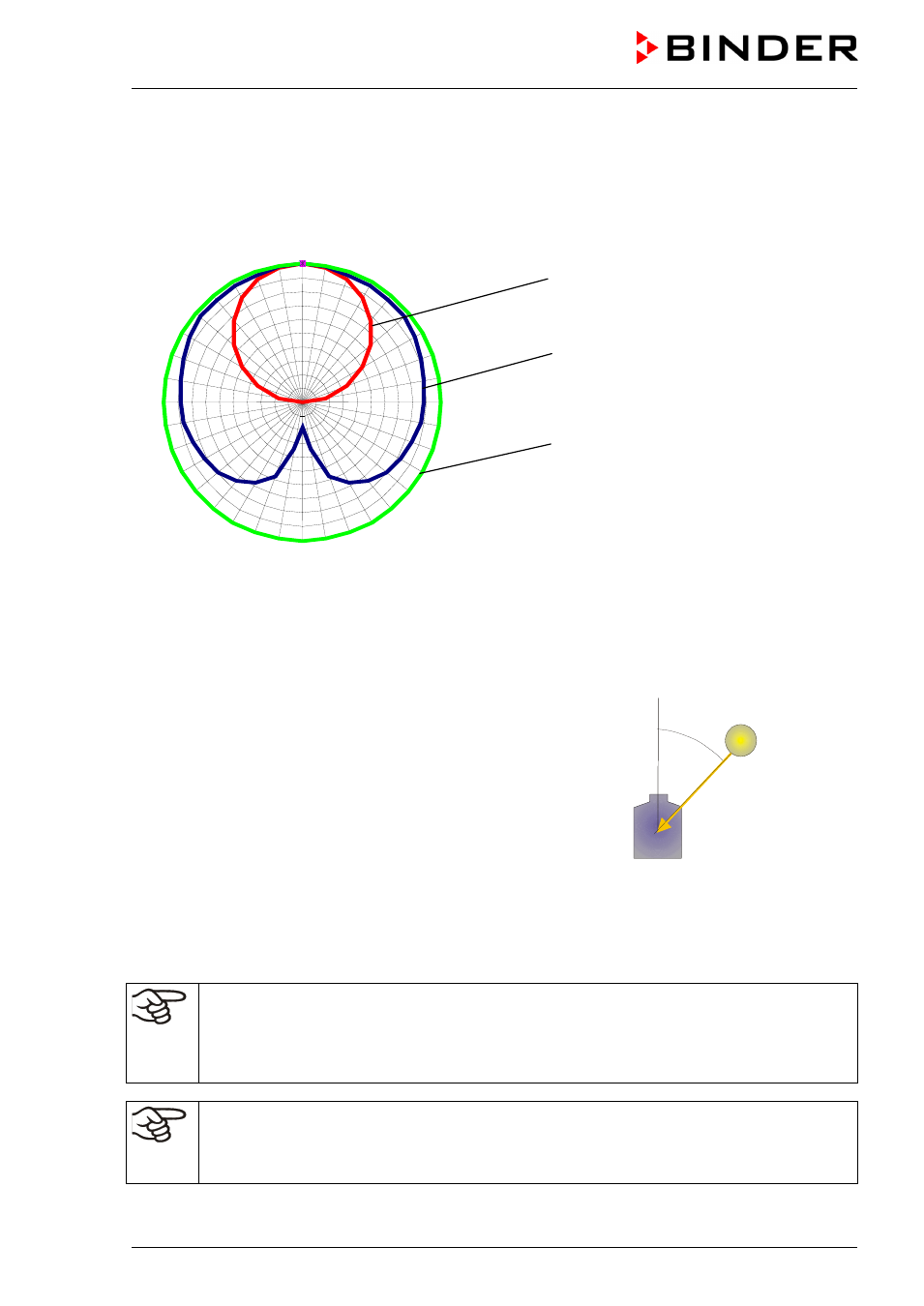

Рисунок 29: Сравнение пространственной характеристики чувствительности
планарных и сферических датчиков
Если проба подвергается облучению светом под углом падения
45°, то при использовании сферического датчика количество до-
стигающей световой энергии считается равным по величине
коли-честву световой энергии, достигающей при вертикальном
облуче-нии (коэффициент 1). Так как это действительно для
испытываемого объекта с пространственным распределением,
погрешность в данном случае равна нулю.
В то же время планарный датчик учитывает косинус угла
падения: cos 45 = 0,71. Хотя на самом деле вследствие
пространственного распределения пробы нет необходимости в
корректировке. Таким образом, планарный датчик вычисляет
количество световой энергии, попадающей на пробу, на фактор
0,71 ниже количества световой энергии, которая достигла бы
датчика при вертикальном облучении. Таким образом,
учитывается лишь 71% света, действительно до-стигающего
поверхности.
Отклонение от
перпендикуляра: 0°
Источник
света
При использовании полностью плоского испытываемого материала без
пространственного распределения (например, размазываемых проб, пленок) возможна
завышенная оценка действительного количества света, попадающего на плоскую
поверхность. Просьба обращаться в отдел обслуживания клиентов фирмы BINDER для
получения решения в рамках сервиса BINDER Individual.
Если для прямого сравнения интенсивности света используется независимый опорный
измерительный инструмент, то он должен обладать той же пространственной
характеристикой чувствительности (сферической), что и датчики, используемые в
системе BINDER.
